信号在传输线中的传输可以用麦克斯韦方程组精确描述的，但复杂抽象的数学表达式无助于直观的理解，用另外一种方式更容易形成直觉：
想象我们向平静的水面投下一颗石子，石子落入水面的瞬间，水的局部被压缩，石子的动能传递给被压缩的水体，被压缩的水松弛，能量被释放并压缩周边水体，周边的水体重复这一过程。最终我们看到的是水在垂直方向上起落波动，这一过程向外扩散形成波纹。投入的石子仅仅是这一波动过程的激励源。
数字信号的传输和这一过程非常类似，驱动器输出的信号是变化的电压（或电流）。当变化的电压（或电流）施加到传输线上的瞬间，构成传输线的两个导体之间形成变化的电场和磁场，以电磁波的形式向前传播。在传输线的各个局部位置出现电场和磁场的变化，并伴随着电荷积聚（压缩）和流动，将产生变化的电压和电流。这一过程沿传输线的“行进”速度是构成传输线的介质中的电磁波速度（介质中的光速），可以把传输线各点电压电流变化看成是电磁波传播的外在表现。

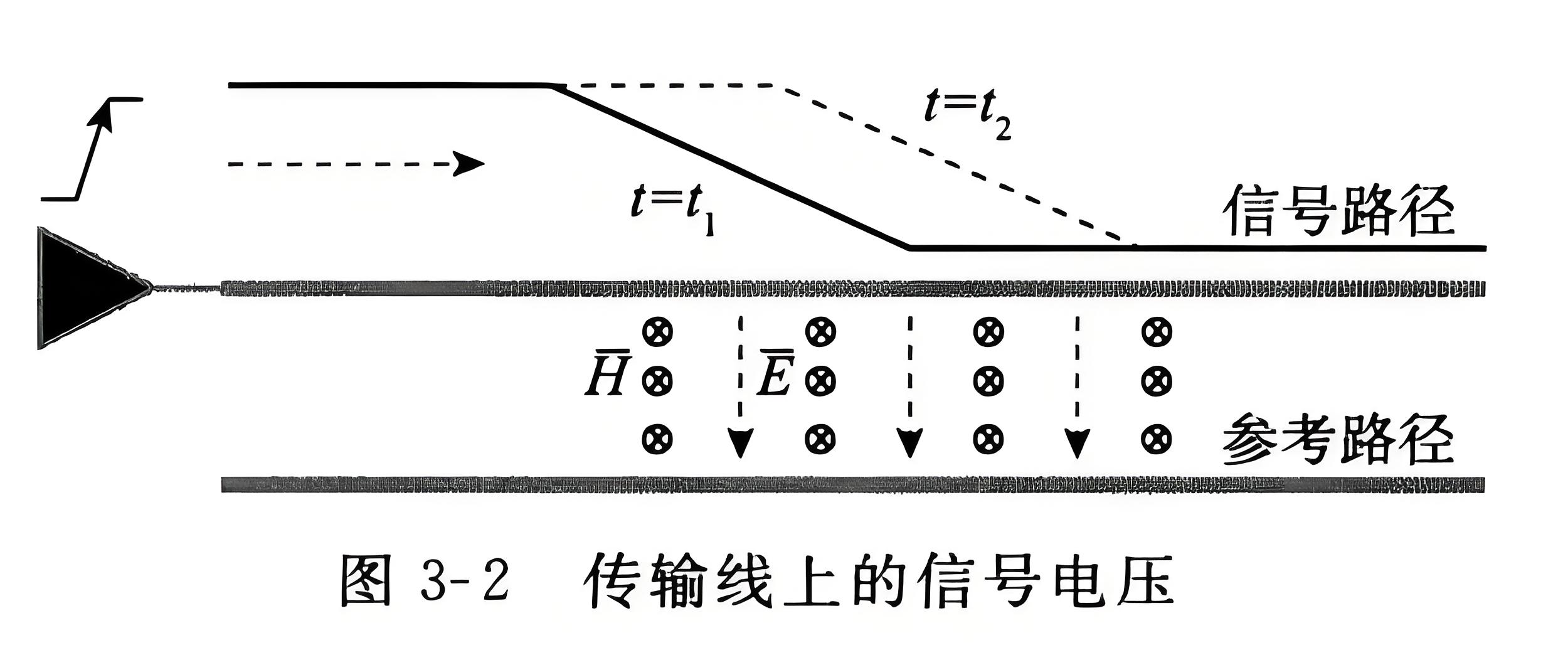

传输线上的信号电压就像是“浪头”一样，以介质中的光速快速向前传播。在信号传输的某一瞬间，传输线上只有某一区域内存在电压变化，随着时间的推移这一区域也向前推进。传输线上信号的传输是一个瞬态的过程，每一个瞬间信号电压的“浪头”所在位置不同，感受到的“环境”也可能不同。因此，传输线局部环境变化（如阻抗变化）会影响信号的行为，并最终反映到信号的电压波形中。
制造PCB的常用板材介电常数通常在4左右，比如，普通的FR4类板材介电常数介于4～5，高速板材介电常数介于3～4，这样可以得到一个很有用的近似估计，PCB上信号的传播速度约为：

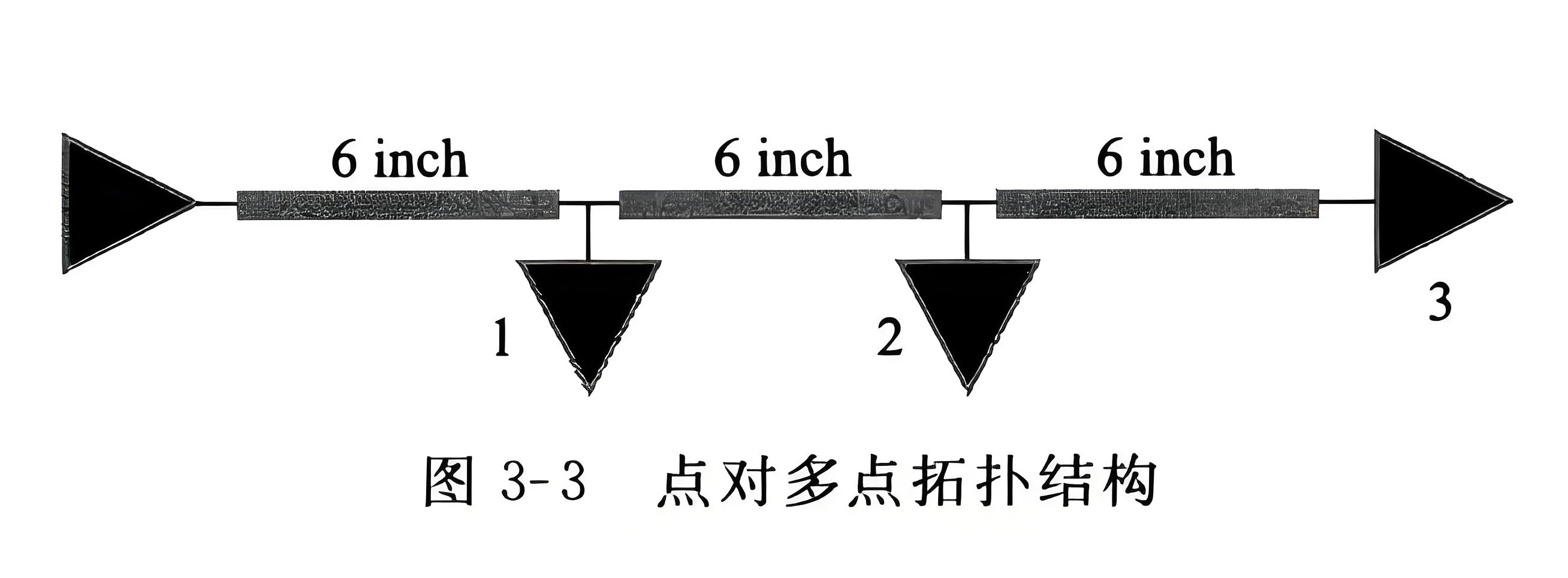

如果传输线有18inch长，那么信号需要3ns才能传输到末端。图3-3所示的互连结构中，每隔6 inch有一个接收端，驱动器发出信号后，经过1 ns信号传输到接收器1，此时接收器2和3感觉不到信号的存在，经过2 ns接收器2才收到信号，而末端的接收器3仍然感觉不到信号的存在。所以信号的传输是一个“动态”的过程，本例中每隔1 ns，信号才和一个接收器发生相互作用，只有搞清楚信号传输的每一个瞬间发生了什么，才能了解信号互连中的各种问题。
