0基础 | Proteus | 中断 | 点阵

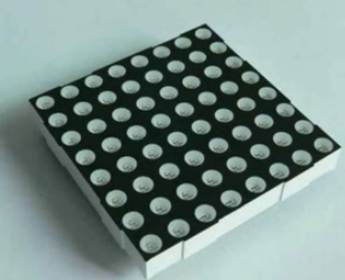

点阵实物图

点阵内部原理图

0-9的点阵数值:

unsigned char code tab[]={

→

};(高电平有效)

0x00,0x7E,oxFF,0xC3,0xC3,0xFF,0x7E,0x00, //0

0x00,0x00,0x43,0xFF,0xFF,0x03,0x00,0x00, //1

0x00,0x63,0xC7,0xCF,0xDB,0xF3,0x63,0x00, //2

0x00,0x42,0xDB,0xDB,0xDB,0xFF,0x66,0x00, //3

0x00,0x3E,0x46,0xFF,0xFF,0x06,0x06,0x00, //4

0x00,0xF6,0xF7,0xD3,0xD3,0xDF,0xDE,0x00, //5

0x00,0x7E,0xFF,0xDB,0xDB,0xDF,0x4E,0x00, //6

0x00,0xC0,0xC0,0xC7,0xFF,0xF8,0xC0,0x00, //7

0x00,0xFF,0xFF,0xDB,0xDB,0xFF,0xFF,0x00, //8

0x00,0x72,0xFB,0xDB,0xDB,0xFF,0x7E,0x00, //9

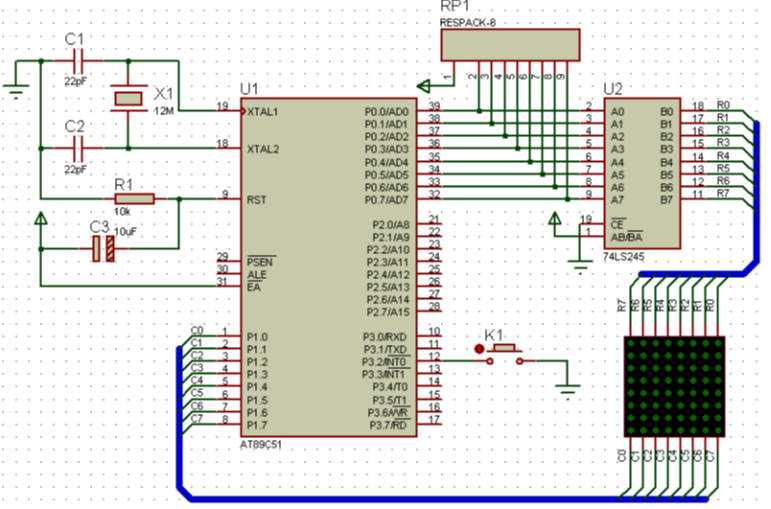

8X8LED 点阵显示数字电路仿真

时钟电路：由 12M 晶振（X1）和两个 22pF 电容（C1、C2）构成，为单片机提供工作时钟。

复位电路：10k 电阻（R1）和 10μF 电容（C3）组成上电复位电路，确保单片机初始化。

总线驱动：P0 口通过排阻（RP1）连接到 74LS245（U2），74LS245 用于增强驱动能力，其 \(\overline{CE}\) 接地、\(AB/ \overline{BA}\) 接地，使数据从 A 端流向 B 端。

点阵模块：74LS245 输出连接到 LED 点阵，P3.0 - P3.7（标为 C0 - C7）也连接到点阵，共同实现对点阵的控制。

该电路通过 AT89C51 单片机，借助 74LS245 驱动 LED 点阵，晶振与复位电路保障单片机正常运行。

8X8LED 点阵显示数字1

#include<reg51.h>

#include<intrins.h>

#define uchar unsigned char

#define uint unsigned int

uchar code Table_of_Digits[]={上面};

uchar i=0,t=0,Num_Index;

//主程序

void main()

{

P3=0x80;

Num_Index=0; //从0 开始显示

TMOD=0x00; //T0 方式0

TH0=(8192-2000)/32; //2ms 定时

TL0=(8192-2000)%32;

IE=0x82;

TR0=1; //启动T0

while(1);

}

//T0 中断函数

void LED_Screen_Display() interrupt 1

{

TH0=(8192-2000)/32; //恢复初值

TL0=(8192-2000)%32;

P0=0xff; //输出位码和段码

P0=~Table_of_Digits[Num_Index*8+i];

P3=_crol_(P3,1);

if(++i==8) i=0; //每屏一个数字由8 个字节构成

if(++t==250) //每个数字刷新显示一段时间

{

t=0;

if(++Num_Index==10) Num_Index=0; //显示下一个数字

}

}

8X8LED 点阵显示数字2

说明：每次按下K1 时，会使8X8LED点阵屏循环显示不同图形。

本例同时使用外部中断和定时中断。

#include<reg51.h>

#include<intrins.h>

#define uchar unsigned char

#define uint unsigned int

//待显示图形编码

uchar code M[][8]=

{{0x00,0x7e,0x7e,0x7e,0x7e,0x7e,0x7e,0x00}, //图1

{0x00,0x38,0x44,0x54,0x44,0x38,0x00,0x00}, //图2

{0x00,0x20,0x30,0x38,0x3c,0x3e,0x00,0x00} //图3};

uchar i,j;

//主程序

void main()

{P0=0xff;

P1=0xff;

TMOD=0x01; //T0 方式1

TH0=(65536-2000)/256; //2ms 定时

TL0=(65536-2000)%256;

IT0=1; //下降沿触发

IE=0x83; //允许定时器0、外部0 中断

i=0xff; //i的初值设为0xff，加1 后将从0 开始

while(1);}

//T0 中断控制点阵屏显示

void Show_Dot_Matrix() interrupt 1

{TH0=(65536-2000)/256; //恢复初值

TL0=(65536-2000)%256;

P0=0xff; //输出位码和段码

P0=~M[i][j];

P1=_crol_(P1,1);

j=(j+1)%8;}

//INT0 中断（定时器由键盘中断启动）

void Key_Down() interrupt 0

{P0=0xff;

P1=0x80;

j=0;

i=(i+1)%3; //i在0，1，2 中取值，因为只要3 个图形

TR0=1;}
