基于 HT 数字孪生智慧交通可视化系统

news 2025/4/26 16:19:00

在当今智能交通蓬勃发展的时代，图扑软件的 HT 技术凭借其基于 WebGL 和 Canvas 的强大功能，为智慧交通可视化系统的构建提供了全面且高效的解决方案。以下将从多个关键部分详细阐述基于 HT 技术实现智慧交通可视化系统的技术步骤。

一、系统搭建基础

（一）HT 技术集成

HT 作为前端插件，首先要在项目开发环境中进行集成。通过在 HTML 文件中引入 HT 相关的库文件，确保项目能够调用 HT 的功能。利用 JavaScript 脚本，开发者可以访问 HT 提供的丰富 API，为后续的可视化开发奠定基础。例如，使用 ht.js 库文件，在项目的 <script> 标签中进行引用，使项目具备 HT 技术的支持。

数据接入

用 HT 前端插件，通过 WebSocket、HTTP 接口对接智慧交通数据源。传感器数据可经 WebSocket 实时接收或 HTTP 周期请求；ETC 门架与收费站交易数据能用 HTTP 批量获或 WebSocket 实时监控；服务区与隧道设备数据按实时性选 WebSocket 或 HTTP 对接。

二、各场景可视化实现步骤

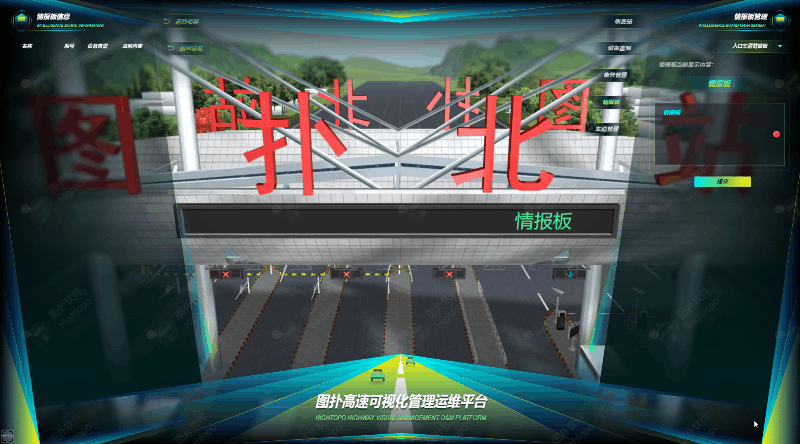

（一）高速公路可视化

GIS 地图融合：利用 HT for Web GIS 技术，加载地图瓦片服务数据，如高德地图、百度地图的瓦片数据。通过 JavaScript 调用 HT 的地图加载 API，将高速公路的地理信息以可视化的形式呈现出来。设置地图的中心点、缩放级别等参数，确保沈海高速厦门至泉州段的地图区域准确显示，并实现地图的交互功能，如缩放、平移等。

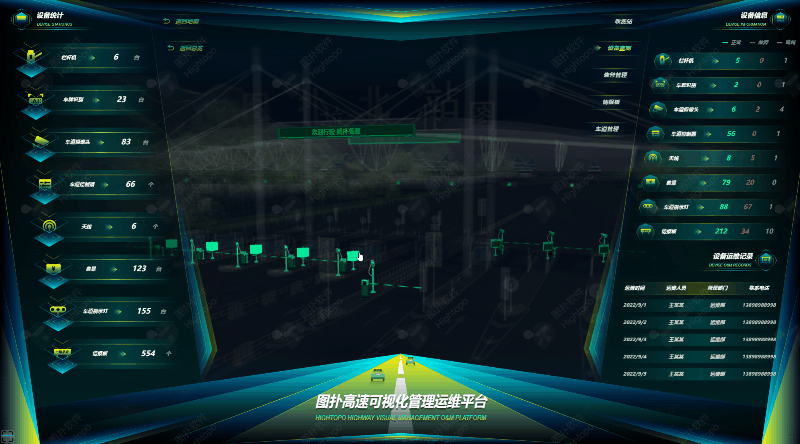

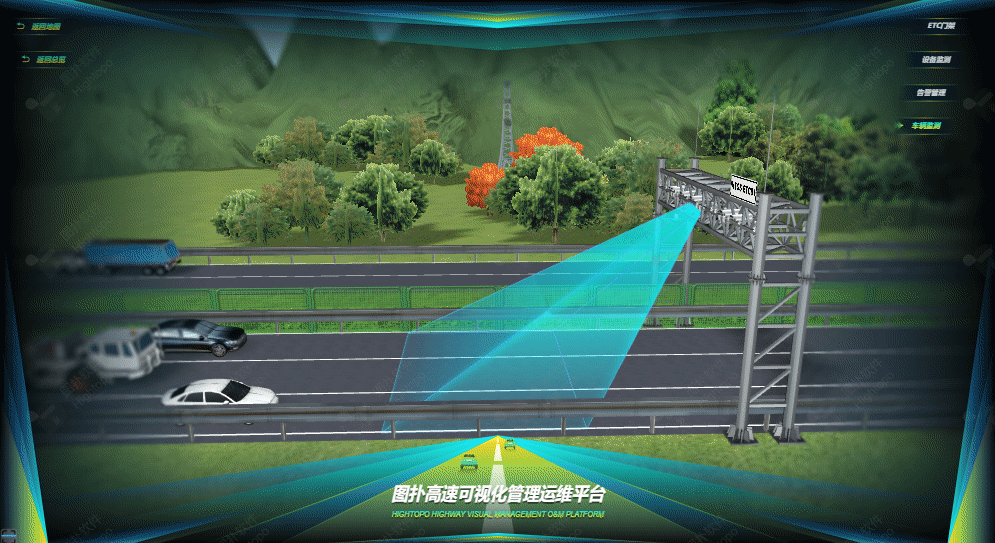

设备状态可视化：对于 ETC 门架、收费站、服务区、隧道机房等设备，根据设备的类型和位置，在地图上添加相应的图标或模型。通过实时获取设备的运行数据，如 ETC 门架的车辆通行数据、收费站的收费信息、机房的设备状态数据等，利用 HT 的图形渲染功能，对设备图标进行动态更新。当 ETC 门架检测到车辆通过时，通过 JavaScript 脚本更新门架图标的颜色或添加动画效果，直观展示设备的运行状态。

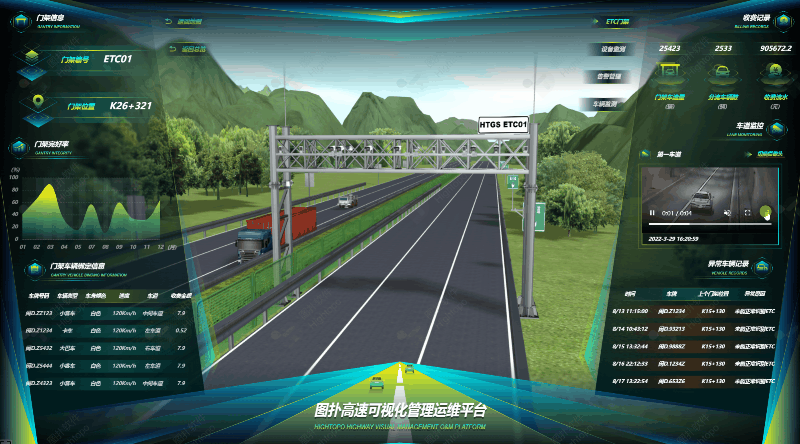

数据面板展示：在可视化大屏的左右两侧，使用 HT 的 2D 可视化面板功能，展示各类详细数据。通过 JavaScript 获取并解析设备数据，将数据填充到对应的面板元素中。从数据库中查询收费站的车辆通行数量、收费金额等数据，利用 HT 的 API，将数据显示在收费站数据面板的表格或图表中。

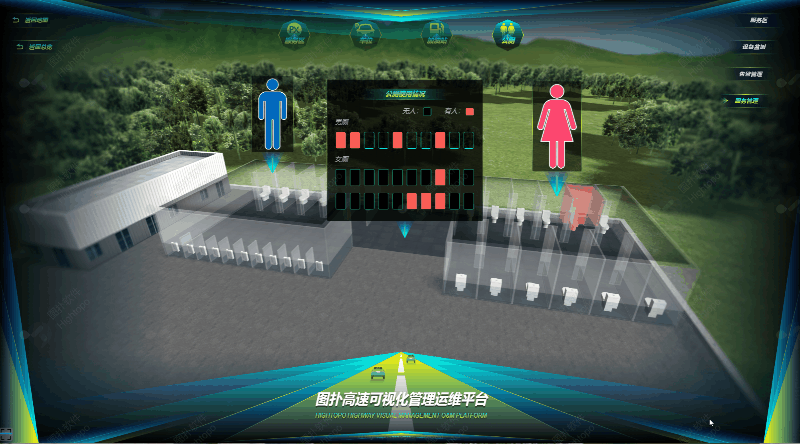

（二）服务区可视化

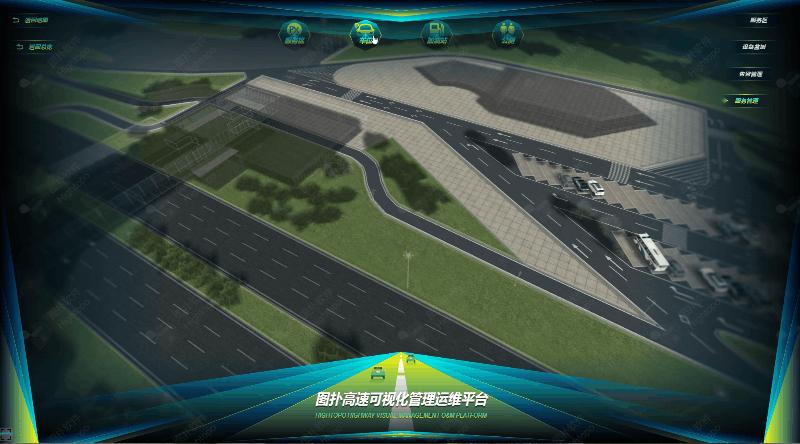

三维建模与场景还原：运用 HT 的三维技术，根据实际的建筑图纸和场地布局，进行场景搭建。在 3D 建模软件中创建模型，并导出为 HT 支持的格式，如 OBJ 、FBX、 GLTF/GLB。通过 HT 的模型加载 API，将三维模型导入到可视化场景中，并进行合理的布局和摆放，实现服务区场景的高度还原。

数据关联与实时展示：将服务区内的各类数据，如车位使用情况、充电桩状态、人流量数据等，与对应的三维模型进行关联。利用物联网技术获取实时数据，通过 JavaScript 脚本更新模型的属性或添加动态效果。当车位被占用时，通过修改车位模型的颜色来表示；实时监测充电桩的充电状态，以线条流动效果动画模拟充电过程。

智能分析与预警：基于 HT 的数据分析功能，结合大数据算法，对服务区的人流、车流数据进行分析。设置阈值，当人流或车流量超过阈值时，通过 HT 的告警功能，在可视化界面上弹出提示框或改变相关元素的颜色，实现智能预警。通过分析历史人流数据，预测不同时间段的人流高峰，提前做好服务资源的调配准备。

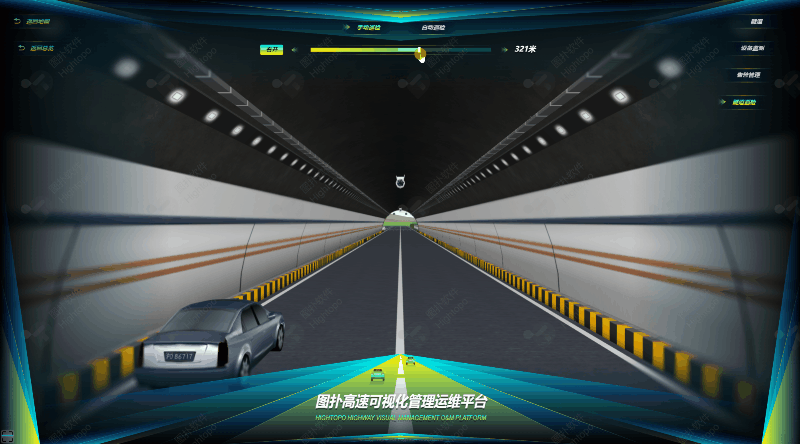

（三）隧道可视化

设备数字化监管：利用 HT 技术，对接隧道内的各类设备数据接口，采集车道摄像头、指示灯、情报板、风机等设备的运行状态数据。通过 JavaScript 脚本，将设备数据与隧道的三维模型进行关联，实现设备状态的可视化展示。当指示灯发生故障时，通过修改指示灯模型的颜色或添加闪烁效果，提醒运维人员进行维修。

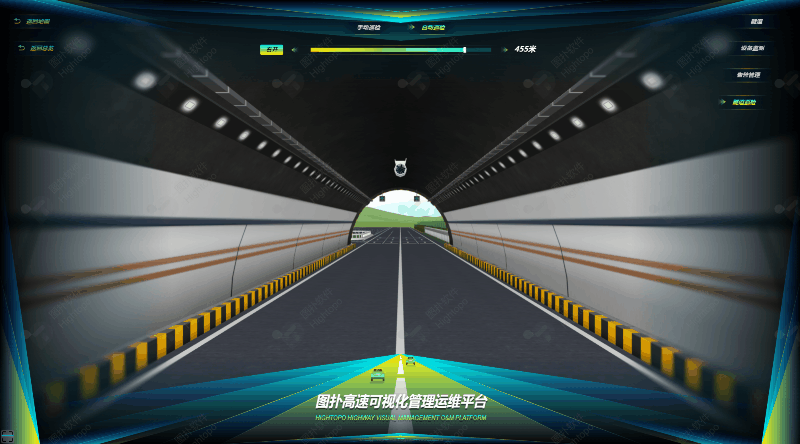

巡检功能实现：为隧道设置手动巡检和自动巡检模式。在手动巡检模式下，利用 HT 的交互功能，通过拖动进度条，使视角快速定位到隧道的对应位置，方便运维人员查看设备状态。自动巡检模式则通过编写 JavaScript 脚本，设置固定的巡检路线和自由视角，实现对隧道场景的自动漫游。在巡检过程中，实时采集设备数据，对发现的问题进行记录和告警。

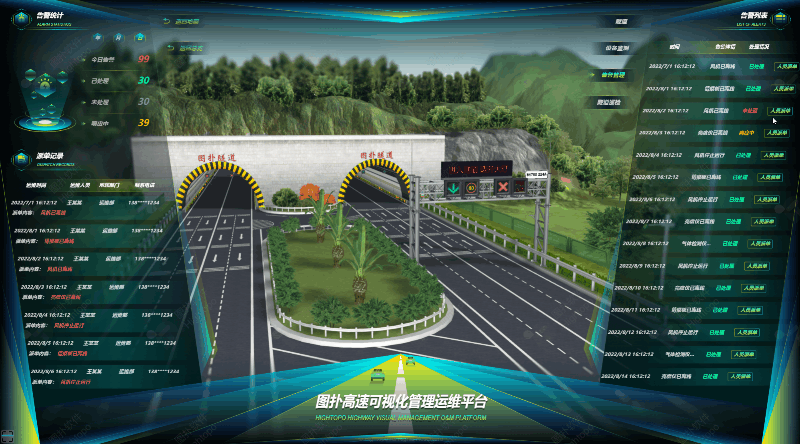

告警管理与工单派发：对接后台的告警数据接口，当隧道内设备发生异常时，HT 系统及时获取告警信息，并在可视化界面上进行展示。通过工单派发功能，将告警信息推送给相应的运维人员，并记录工单的处理状态。利用消息推送机制，通过短信或系统通知的方式，确保运维人员及时收到告警信息，提高故障处理效率。

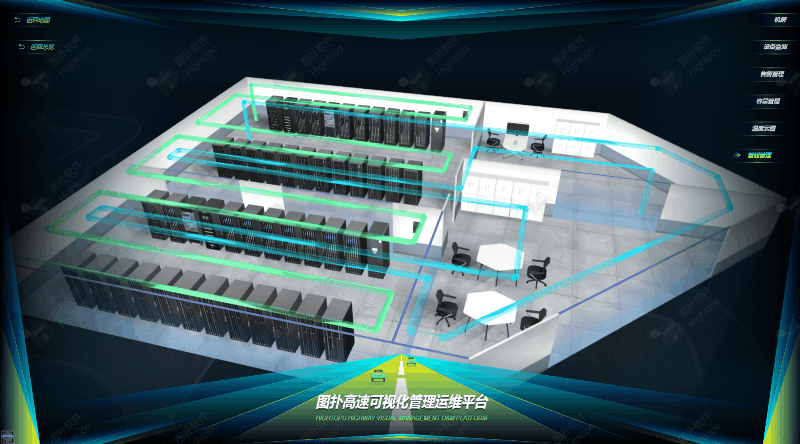

（四）机房可视化

数据中心搭建：借助 HT 打造轻量化数据中心 3D 机房数字孪生方案。采集机房设备、环境、容量、管线等数据，前端经 WebSocket 和 HTTP 接口对接，运用 HT API 将数据呈现于对应面板。

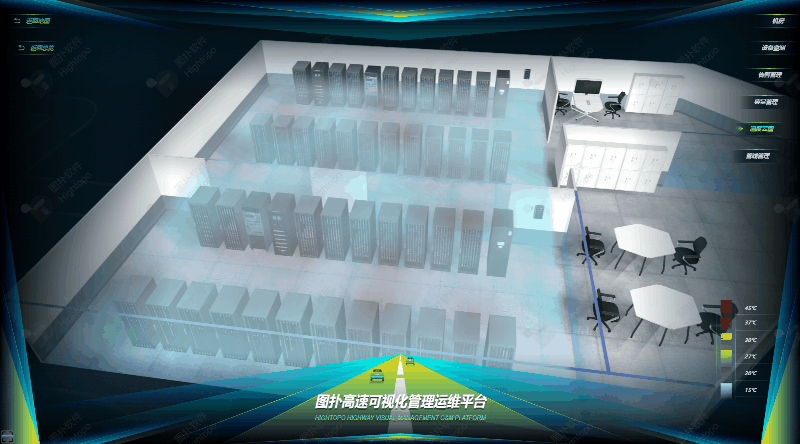

环境与安防监控：接入机房的温度、湿度、照明、门禁、通风等环境和安防数据，通过 HT 的 2D 面板实时显示相关信息。利用 HT 的图表，将温度、湿度数据以折线图或柱状图的形式展示出来，方便运维人员查看数据变化趋势。当温度或湿度超出正常范围时，通过 HT 的告警功能进行提醒，保障机房设备的安全运行。

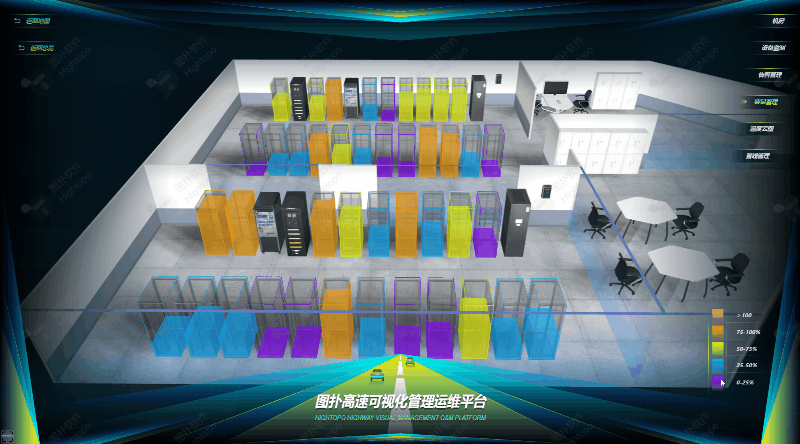

容量管理与可视化：通过 HT 的可视化效果，对机房的电力负载、机柜剩余空间、机房各区域承重情况以及存储容量等进行展示。利用不同颜色的图形或图表，直观地呈现容量信息。用绿色表示容量充足，黄色表示容量接近饱和，红色表示容量不足。通过这种方式，运维人员可以清晰地掌握机房的容量情况，合理规划资源，确保机房的稳定运行。
