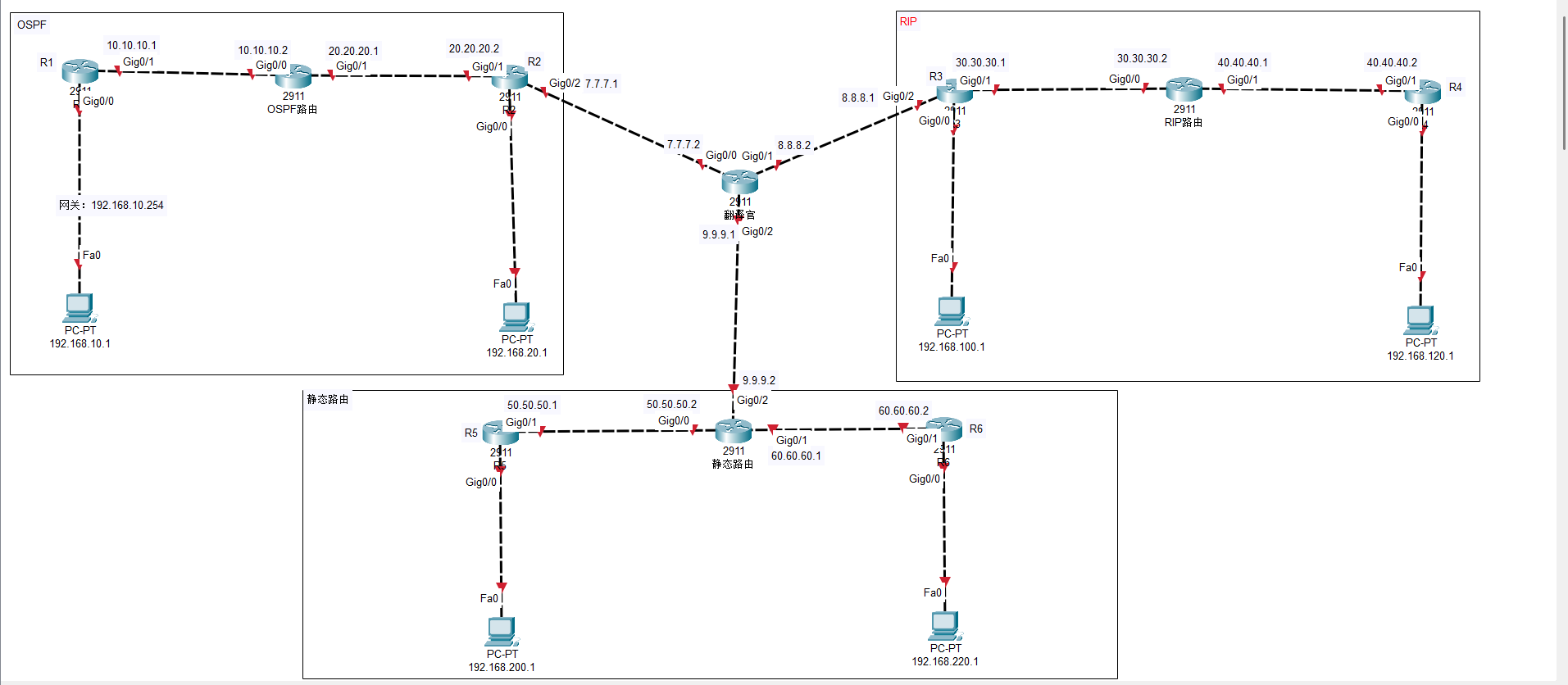

思科路由器重分发（静态路由+OSPF动态路由+RIP动态路由）

路由器重分发（静态路由+OSPF动态路由+RIP动态路由）

开通端口并配置IP地址

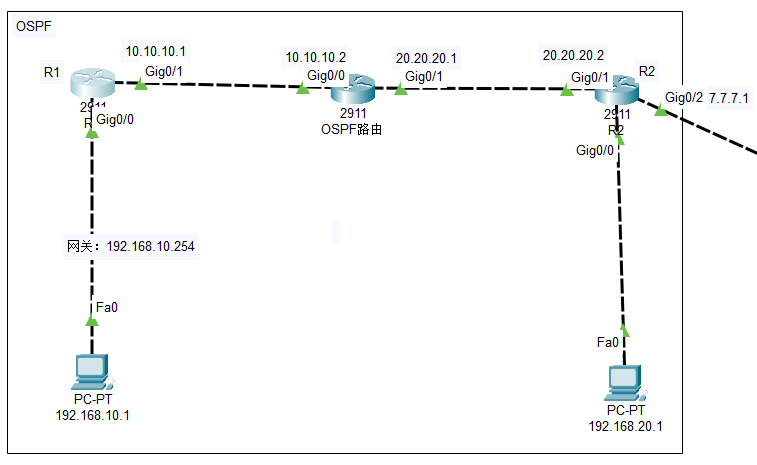

OSPF路由

• R1

Router>en
Router#conf t
Router(config)#int g0/0
Router(config-if)#no shut
Router(config-if)#no shutdown
Router(config-if)#ip add 192.168.10.254 255.255.255.0
Router(config-if)#ex
Router(config)#int g0/1
Router(config-if)#no shutdown
Router(config-if)#ip add 10.10.10.1 255.255.255.0
Router(config-if)#ex

• OSPF路由

Router>en
Router#conf t
Router(config)#int g0/0
Router(config-if)#no shutdown
Router(config-if)#ip add 10.10.10.2 255.255.255.0
Router(config-if)#ex
Router(config)#int g0/1
Router(config-if)#no shut
Router(config-if)#ip add 20.20.20.1 255.255.255.0

• R2

Router>en
Router#conf t
Router(config)#int g0/0
Router(config-if)#no shut
Router(config-if)#ip add 192.168.20.254 255.255.255.0
Router(config-if)#ex
Router(config)#int g0/1
Router(config-if)#no shutdown
Router(config-if)#ip add 20.20.20.2 255.255.255.0
Router(config-if)#ex
Router(config)#int g0/2
Router(config-if)#no shutdown
Router(config-if)#ip add 7.7.7.1 255.255.255.0
Router(config-if)#ex

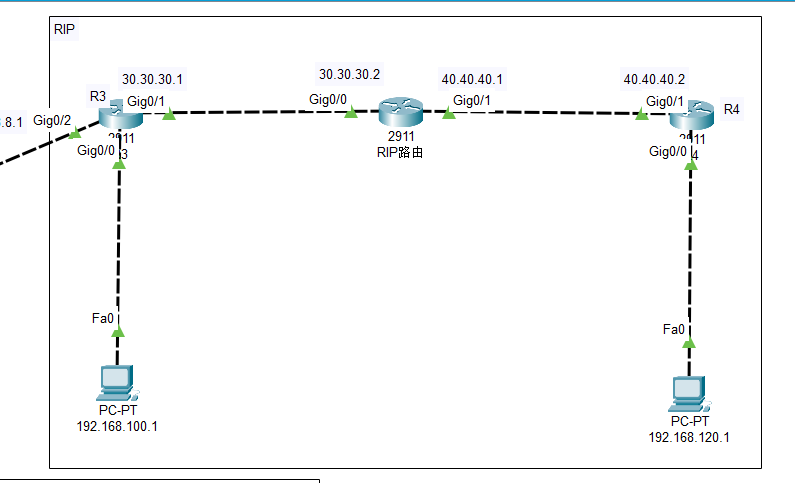

RIP动态路由

• R3

Router>en
Router#conf t
Router(config)#int g0/0
Router(config-if)#no shutdown
Router(config-if)#ip add 192.168.100.254 255.255.255.0
Router(config-if)#ex
Router(config)#int g0/1
Router(config-if)#no shutdown
Router(config-if)#ip add 30.30.30.1 255.255.255.0
Router(config-if)#ex
Router(config)#int g0/2
Router(config-if)#no shutdown
Router(config-if)#ip add 8.8.8.1 255.255.255.0

• RIP路由

Router>en
Router#conf t
Router(config)#int g0/0
Router(config-if)#no shutdown
Router(config-if)#ip add 30.30.30.2 255.255.255.0
Router(config-if)#ex
Router(config)#int g0/1
Router(config-if)#no shutdown
Router(config-if)#ip add 40.40.40.1 255.255.255.0

• R4

Router>en
Router#conf t
Router(config)#int g0/1
Router(config-if)#no shutdown
Router(config-if)#ip add 40.40.40.2 255.255.255.0
Router(config-if)#ex
Router(config)#int g0/0
Router(config-if)#no shutdown
Router(config-if)#ip add 192.168.120.254 255.255.255.0

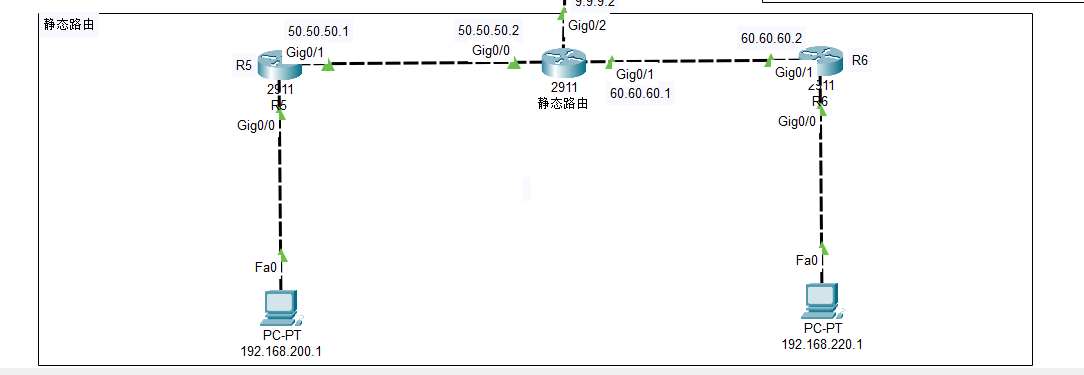

静态路由

• R5

Router>en
Router#conf t
Router(config)#int g0/1
Router(config-if)#no shutdown
Router(config-if)#ip add 50.50.50.1 255.255.255.0
Router(config-if)#ex
Router(config)#int g0/0
Router(config-if)#no shutdown
Router(config-if)#ip add 192.168.200.254 255.255.255.0

• 静态路由

Router>en
Router#conf t
Router(config)#int g0/0
Router(config-if)#no shutdown
Router(config-if)#ip add 50.50.50.2 255.255.255.0
Router(config-if)#ex
Router(config)#int g0/1
Router(config-if)#no shutdown
Router(config-if)#ip add 60.60.60.1 255.255.255.0
Router(config-if)#ex
Router(config)#int g0/2
Router(config-if)#no shutdown
Router(config-if)#ip add 9.9.9.2 255.255.255.0
Router(config-if)#

• R6

Router>en
Router#conf t
Router(config)#int g0/0
Router(config-if)#no shutdown
Router(config-if)#ip add 192.168.220.254 255.255.255.0
Router(config-if)#ex
Router(config)#int g0/1
Router(config-if)#no shutdown
Router(config-if)#ip add 60.60.60.2 255.255.255.0

• 翻译官

Router>en
Router#conf t
Router(config)#int g0/0
Router(config-if)#no shutdown
Router(config-if)#ip add 7.7.7.2 255.255.255.0
Router(config-if)#ex
Router(config)#int g0/1
Router(config-if)#no shutdown
Router(config-if)#ip add 8.8.8.2 255.255.255.0
Router(config-if)#ex
Router(config)#int g0/2
Router(config-if)#no shutdown
Router(config-if)#ip add 9.9.9.1 255.255.255.0

实现OSPF框中的OSPF动态路由

• R1

Router>en
Router>en
Router#conf t
Router(config)#router ospf 1
Router(config-router)#network 192.168.10.0 0.0.0.255 area 0
Router(config-router)#network 10.10.10.0 0.0.0.255 area 0

• OSPF路由

Router>en
Router#conf t
Router(config)#router ospf 1
Router(config-router)#network 10.10.10.0 0.0.0.255 area 0
Router(config-router)#network 20.20.20.0 0.0.0.255 area 0

• R2

Router>en
Router#conf t
Router(config)#router ospf 1
Router(config-router)#network 20.20.20.0 0.0.0.255 area 0
Router(config-router)#network 192.168.20.0 0.0.0.255 area 0
Router(config-router)#network 7.7.7.0 0.0.0.255 area 0

实现RIP框中的rip动态路由

• R3

Router>en
Router#conf t
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 8.8.8.0
Router(config-router)#network 30.30.30.0
Router(config-router)#network 192.168.100.0

• RIP路由

Router>en
Router#conf t
Router(config)#route rip
Router(config-router)#version 2
Router(config-router)#network 30.30.30.0
Router(config-router)#network 40.40.40.0

• R4

Router>en
Router#conf t
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 40.40.40.0
Router(config-router)#network 192.168.120.0

静态路由框中实现静态路由

• R5

Router>en
Router#conf t
Router(config)#ip route 192.168.220.0 255.255.255.0 50.50.50.2  //静态路由

• 静态路由**

Router>en
Router#conf t
Router(config)#ip route 192.168.200.0 255.255.255.0 9.9.9.1
Router(config)#ip route 192.168.220.0 255.255.255.0 9.9.9.1
Router(config)#ip route 192.168.220.0 255.255.255.0 60.60.60.2
Router(config)#ip route 192.168.200.0 255.255.255.0 50.50.50.1
Router(config)#ip route 0.0.0.0 0.0.0.0 9.9.9.1

• show ip route(静态路由)

S    192.168.200.0/24 [1/0] via 9.9.9.1[1/0] via 50.50.50.1
S    192.168.220.0/24 [1/0] via 60.60.60.2[1/0] via 9.9.9.1

• R6

Router>en
Router#conf t
Router(config)#ip route 192.168.200.0 255.255.255.0 60.60.60.1

• • 通过以上步骤，已经可以实现各个小框里面互通

实现翻译官

• 翻译官路由器

Router>en
Router>en
Router#conf t// 连接OSPF的端口7.7.7.0 所以要用OSPF动态路由
Router(config)#router ospf 1
Router(config-router)#net
Router(config-router)#network 7.7.7.0 0.0.0.255 area 0
Router(config-router)#ex// 连接RIP端口的用RIP动态路由
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 8.8.8.0
Router(config-router)#exRouter(config)#ip route 192.168.200.0 255.255.255.0 9.9.9.2
Router(config)#ip route 192.168.220.0 255.255.255.0 9.9.9.2

• 路由器重分发（翻译官路由器）

Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#redistribute ospf 1 metric 5
Router(config-router)#redistribute static
Router(config-router)#ex
Router(config)#
Router(config)#router ospf 1
Router(config-router)#redistribute rip subnets
Router(config-router)#redistribute static subnets
