遥控器双频天线技术及信号传输科普！

一、双频天线的技术原理

无人机遥控器的双频天线通常支持 2.4 GHz 和 5.8 GHz 两个频段，分别对应不同的通信需求。其核心设计在于通过多频段兼容实现信号的高效传输。例如，2.4 GHz 频段波长较长，穿透性强但传输距离较近，适合复杂环境；5.8 GHz 频段带宽更宽、速率更高，但易受遮挡，适合短距离高清图传。

结构设计：

双频天线的典型结构包括基板、辐射枝节和耦合单元（图1）。例如，一种设计方案中，第一辐射枝节负责高频（如5.8 GHz）信号，而低频（如2.4 GHz）信号则由第一、第二和第三辐射枝节协同完成。通过电磁耦合技术，天线在低频段共用高频段的辐射体，从而实现小型化设计，适合集成到遥控器内部。

二、天线模块的工作方式

1. 定向辐射与低剖面设计

传统天线的定向性依赖反射板或多单元阵列，但会增加体积。现代双频天线通过偶极子阵列优化相位差，实现定向辐射。例如，利用不同长度的偶极子（如2.4 GHz和5.8 GHz对应的半波长结构）对称排列，结合馈电点位置差异，形成前后方向的信号增益差异，从而抑制后向干扰，提升指向性。

2. 动态频段切换

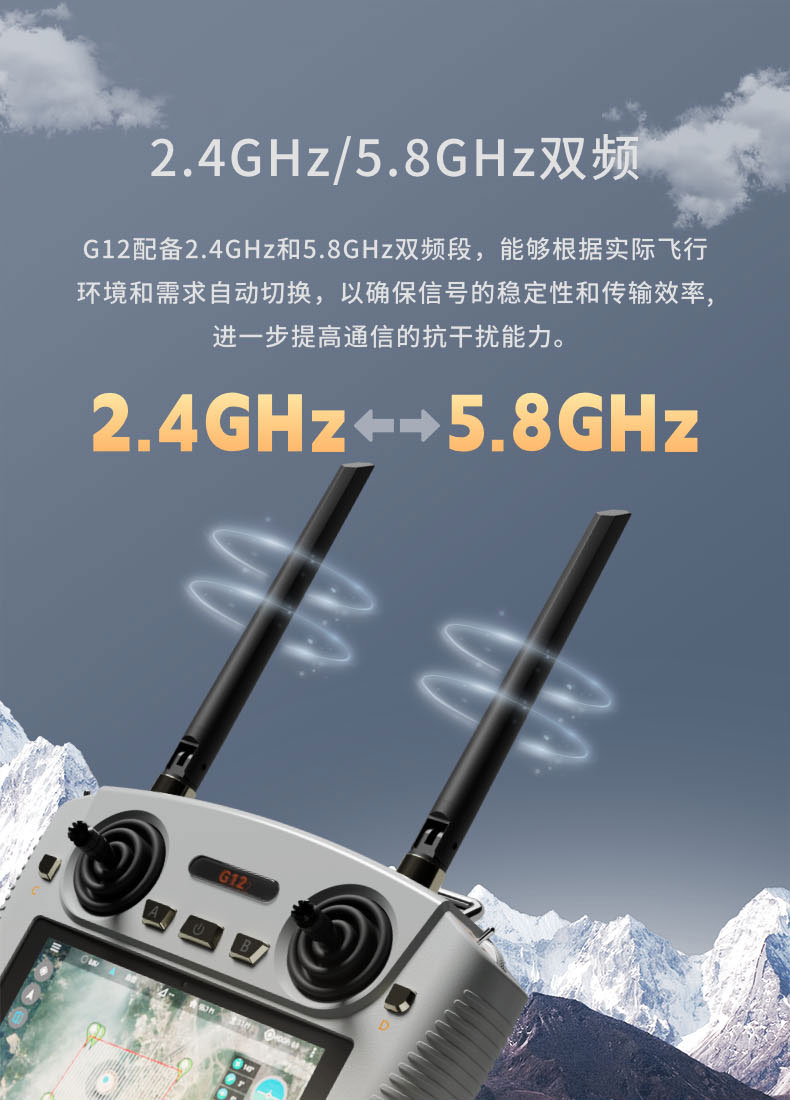

遥控器根据飞行环境自动切换频段。例如，在近距离复杂干扰场景下优先使用5.8 GHz传输高清图像，而远距离则切换至2.4 GHz以保证稳定性。部分高端系统（如Autel的ASAT）还支持双天线协同，通过实时监测信号强度动态选择最佳链路，最大图传距离可达45千米。

3. 自动角度调节

最新技术（如西安华兴启源的专利）引入电机驱动天线调节机构，结合无人机实时位置数据，自动调整天线的水平偏角和俯仰角，确保信号始终对准无人机，减少遮挡影响。

三、信号传输的核心技术

1. 双频协同与抗干扰

双频天线通过分频设计减少同频干扰。例如，抗干扰方案中采用屏蔽罩和扼流模块抑制机身电流干扰，同时通过金属支撑组件优化辐射方向图，降低后瓣电平，提升定位精度。

2. 智能跟踪与多路径优化

部分系统（如Autel ASAT）结合全向天线与定向天线：全向天线用于广域搜索，定向天线作为中继强化特定方向的信号。当无人机超出全向范围时，系统切换至定向模式，通过伺服电机调整天线角度，实现动态跟踪。

3. MIMO技术与高码率传输

多输入多输出（MIMO）技术通过多天线协同提升信道容量。例如，在5.8 GHz频段下，MIMO模式可实现最高70 Mbps的传输码率，但需在10千米内使用。

四、技术优势与应用场景

1. 优势

小型化与集成化：内置天线设计避免了外置天线的折叠需求，提升便携性。

抗干扰能力：双频切换、屏蔽结构及智能跟踪技术大幅降低环境干扰影响。

续航提升：部分系统采用双电池冗余设计，支持热替换，最长续航达15小时。

2. 应用场景

行业巡检：电力巡检、农业喷洒等需远距离稳定传输的场景。

应急救援：在复杂地形中通过动态频段切换保障通信。

消费级航拍：高清图传依赖5.8 GHz频段的高带宽特性。

五、用户使用建议

环境选择：尽量在空旷区域飞行，避免高楼或金属结构干扰。

天线调整：飞行时保持遥控器天线正对无人机，避免信号盲区。

设备升级：可加装4G增强模块，通过蜂窝网络扩展图传距离。

结语

双频天线技术通过结构优化、智能跟踪和动态频段管理，显著提升了无人机通信的可靠性和效率。未来随着5G和AI技术的融合，天线模块将进一步向智能化、自适应方向发展，推动无人机在更多领域发挥潜力。
