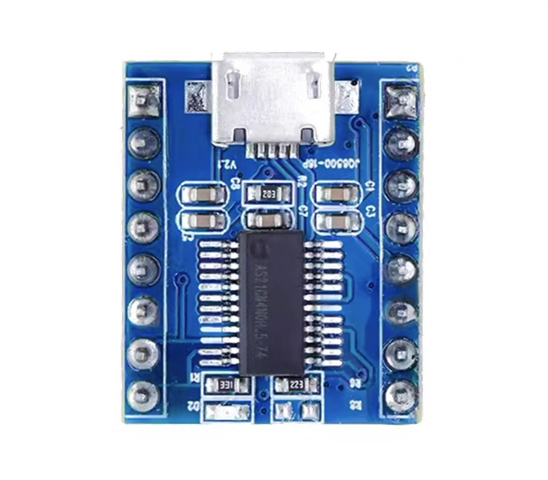

一、介绍

        JQ6500是一种支持串口驱动的语音模块，提供串口的MP3芯片，集成了MP3、WMV的硬解码。同时软件支持TF卡驱动，支持电脑直接更新SPI Flash的内容，支持FAT16、FAT32文件系统。通过简单的串口指令即可完成播放指定的音乐，以及如何播放音乐等功能，使用方便，稳定可靠。

以下是JQ6500语音模块的参数：

型号	JQ6500
工作电压	3.3~5V
额定电流	20mA
UART接口	标准串口，TTL电平，波特率可设
工作温度	-40~80℃
湿度	5%~95%

哔哩哔哩视频链接：

（资料分享见文末）

二、传感器原理

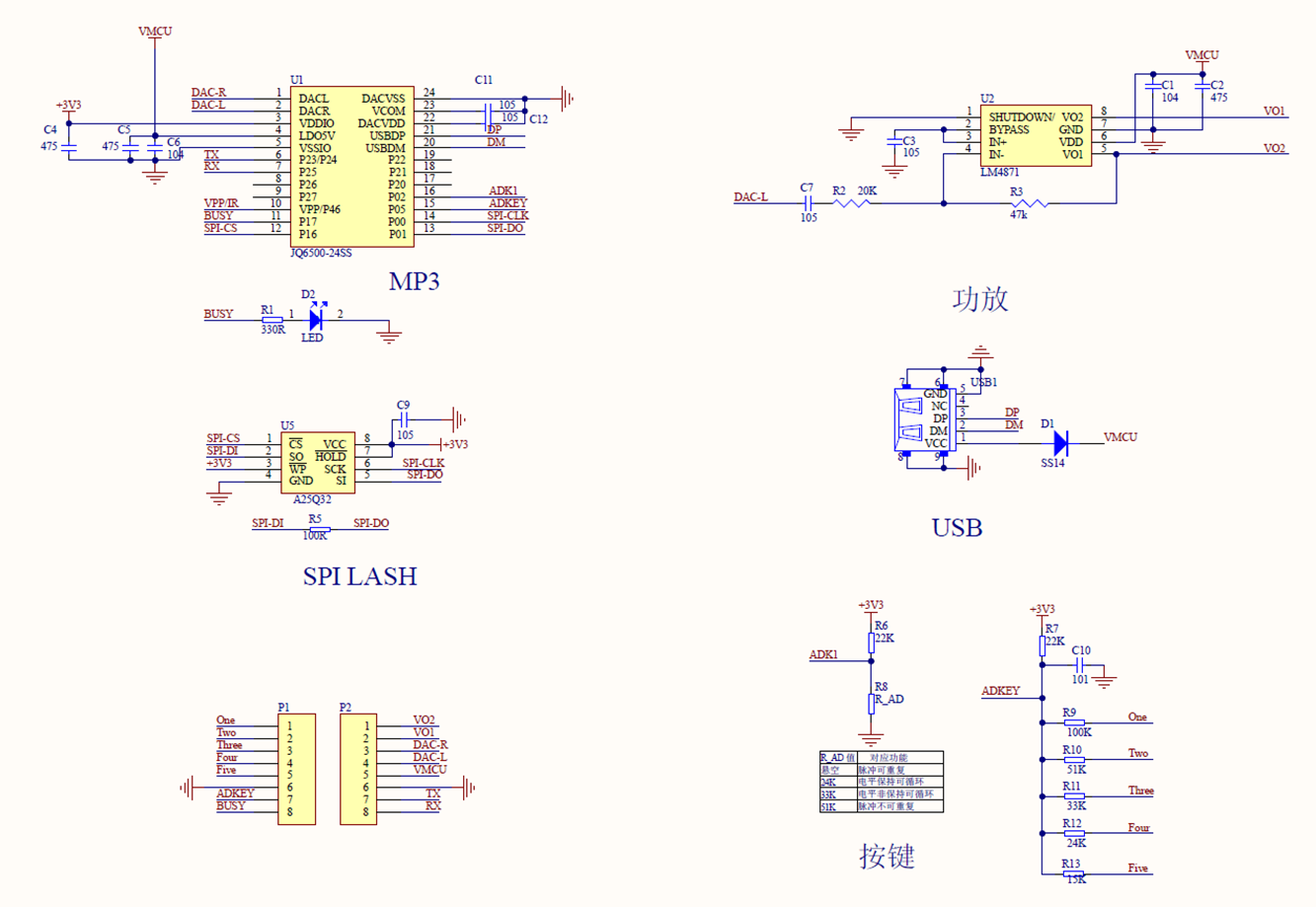

1.原理图

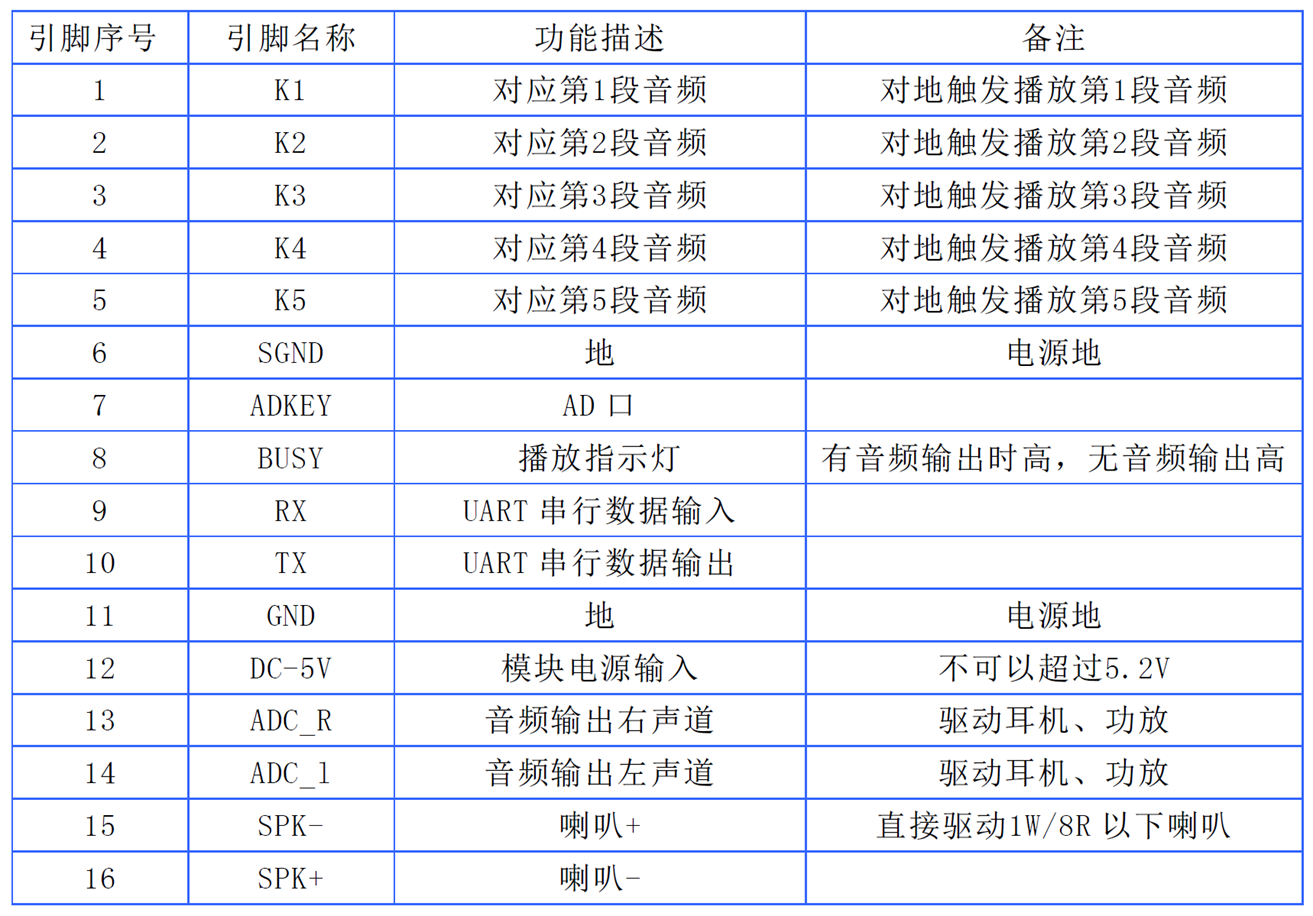

2.引脚描述

三、程序设计

1.使用STM32F103C8T6使用JQ6500语音模块连接扬声器，通过按键控制播放几段音频。

KEY	PA0
JQ6500_TX	PA10
JQ6500_RX	PA9
OLED_SCL	PB11
OLED_SDA	PB10

main文件

#include "stm32f10x.h"
#include "led.h"
#include "usart.h"
#include "delay.h"
#include "oled.h"
#include "key.h"/*****************辰哥单片机设计******************STM32* 项目			:	JQ6500语音模块实验                     * 版本			: V1.0* 日期			: 2025.2.7* MCU			:	STM32F103C8T6* 接口			:	参看usart.h						* BILIBILI	:	辰哥单片机设计* CSDN			:	辰哥单片机设计* 作者			:	辰哥 **********************BEGIN***********************/int key = 0;
int key_state = 0;
int key_num = 0;int main(void)
{ SystemInit();//配置系统时钟为72M	delay_init(72);LED_Init();LED_On();USART1_Config();//串口初始化Key_Init();OLED_Init();printf("Start \n");delay_ms(1000);OLED_Clear();//显示“语音序号:”OLED_ShowChinese(0,0,0,16,1);OLED_ShowChinese(16,0,1,16,1);OLED_ShowChinese(32,0,2,16,1);OLED_ShowChinese(48,0,3,16,1);OLED_ShowChar(64,0,':',16,1);while (1){key = Key_GetData();if(key){key_state = 1;key_num++;if(key_num>3)key_num=1;}elsekey_state = 0;if(key_state){switch(key_num){case 1:music_play(1);LED_Toggle();OLED_ShowNum(56,30,1,1,16,1);		//1break;case 2:music_play(2);LED_Toggle();OLED_ShowNum(56,30,2,1,16,1);		//2break;case 3:music_play(3);LED_Toggle();OLED_ShowNum(56,30,3,1,16,1);		//3break;default:break;}	}}
}

usart.h文件

#ifndef __USART1_H
#define	__USART1_H#include "stm32f10x.h"
#include <stdio.h>/*****************辰哥单片机设计******************STM32* 项目			:	JQ6500语音模块实验                     * 版本			: V1.0* 日期			: 2025.2.7* MCU			:	STM32F103C8T6* 接口			:	参串口1						* BILIBILI	:	辰哥单片机设计* CSDN			:	辰哥单片机设计* 作者			:	辰哥 **********************BEGIN***********************/void USART1_Config(void);
int fputc(int ch, FILE *f);
void USART1_printf(USART_TypeDef* USARTx, uint8_t *Data,...);
void UART1SendByte(unsigned char SendData);
void music_play(unsigned char dat);#endif /* __USART1_H */

usart.c文件

#include "usart.h"
#include <stdarg.h>/*****************辰哥单片机设计******************STM32* 项目			:	JQ6500语音模块实验                     * 版本			: V1.0* 日期			: 2025.2.7* MCU			:	STM32F103C8T6* 接口			:	参串口1						* BILIBILI	:	辰哥单片机设计* CSDN			:	辰哥单片机设计* 作者			:	辰哥 **********************BEGIN***********************/void USART1_Config(void)
{GPIO_InitTypeDef GPIO_InitStructure;USART_InitTypeDef USART_InitStructure;/* 使能 USART1 时钟*/RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE); /* USART1 使用IO端口配置 */    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;	//浮空输入GPIO_Init(GPIOA, &GPIO_InitStructure);   //初始化GPIOA/* USART1 工作模式配置 */USART_InitStructure.USART_BaudRate = 9600;	//波特率设置：9600USART_InitStructure.USART_WordLength = USART_WordLength_8b;	//数据位数设置：8位USART_InitStructure.USART_StopBits = USART_StopBits_1; 	//停止位设置：1位USART_InitStructure.USART_Parity = USART_Parity_No ;  //是否奇偶校验：无USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制模式设置：没有使能USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;//接收与发送都使能USART_Init(USART1, &USART_InitStructure);  //初始化USART1USART_Cmd(USART1, ENABLE);// USART1使能
}/* 描述  ：重定向c库函数printf到USART1*/
int fputc(int ch, FILE *f)
{
/* 将Printf内容发往串口 */USART_SendData(USART1, (unsigned char) ch);while (!(USART1->SR & USART_FLAG_TXE));return (ch);
}/*发送一个字节数据*/
void UART1SendByte(unsigned char SendData)
{	   USART_SendData(USART1,SendData);while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
} void music_play(unsigned char dat)
{unsigned char  music_code[6] = {0X7E,0X04,0X03,0X00,0X01,0XEF};	int i;music_code[4] = dat;for(i=0;i<6;i++){UART1SendByte(music_code[i]);}
}

四、实验效果

五、资料获取

项目分享
