Volcano 进阶实战 (二) - (网络拓扑/负载感知)调度

news 2025/4/27 11:48:27

承接前文继续开始进阶调度策略:

Volcano 实战快速入门 (一)-CSDN博客文章浏览阅读868次，点赞18次，收藏18次。本文介绍了当前 Kubernetes 在大语言模型应用场景中的资源调度和管理面临的现状和挑战。简单介绍了 Volcano 的核心概念和组件功能。并提供了一些基础的任务示例 https://blog.csdn.net/weixin_39403185/article/details/147494858?spm=1011.2124.3001.6209

四、Volcano 进阶功能实战

        在AI大模型训练场景中，模型并行（Model Parallelism）将模型分割到多个节点上，训练过程中这些节点需要频繁进行大量数据交互。此时，节点间的网络传输性能往往成为训练的瓶颈，显著影响训练效率。数据中心的网络类型多样（如IB、RoCE、NVSwitch等），且网络拓扑复杂，通常包含多层交换机。两个节点间跨的交换机越少，通信延迟越低，吞吐量越高。因此，用户希望将工作负载调度到具有最高吞吐量和最低延迟的最佳性能域，尽可能减少跨交换机的通信，以加速数据交换，提升训练效率。

为此，Volcano提出了网络拓扑感知调度（Network Topology Aware Scheduling）策略，通过统一的网络拓扑API和智能调度策略，解决大规模数据中心AI训练任务的网络通信性能问题

4.1 网络拓扑感知调度

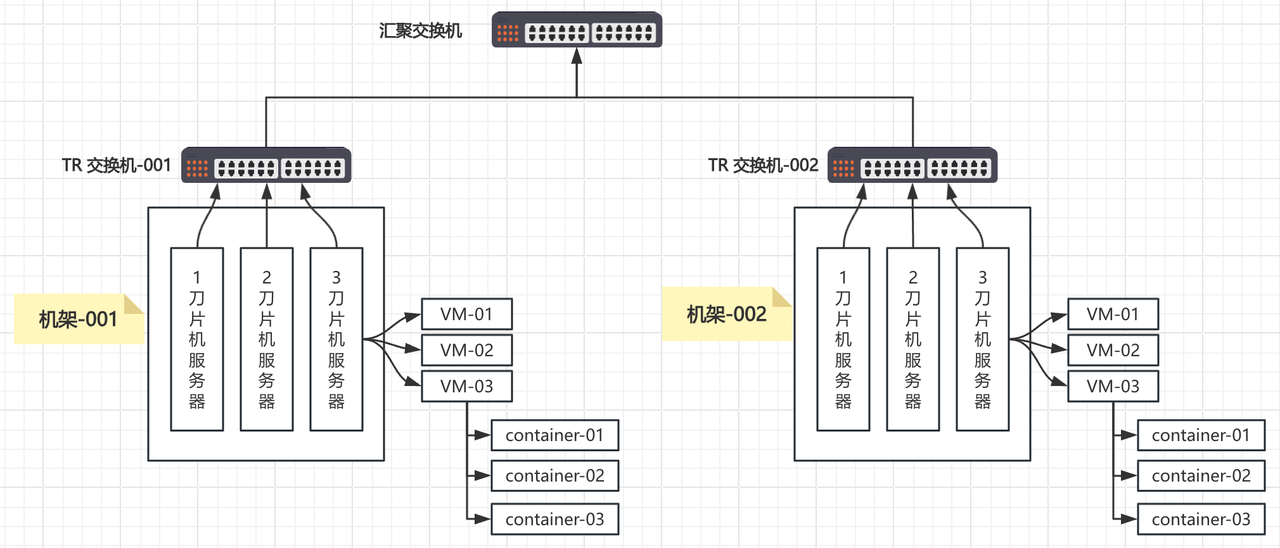

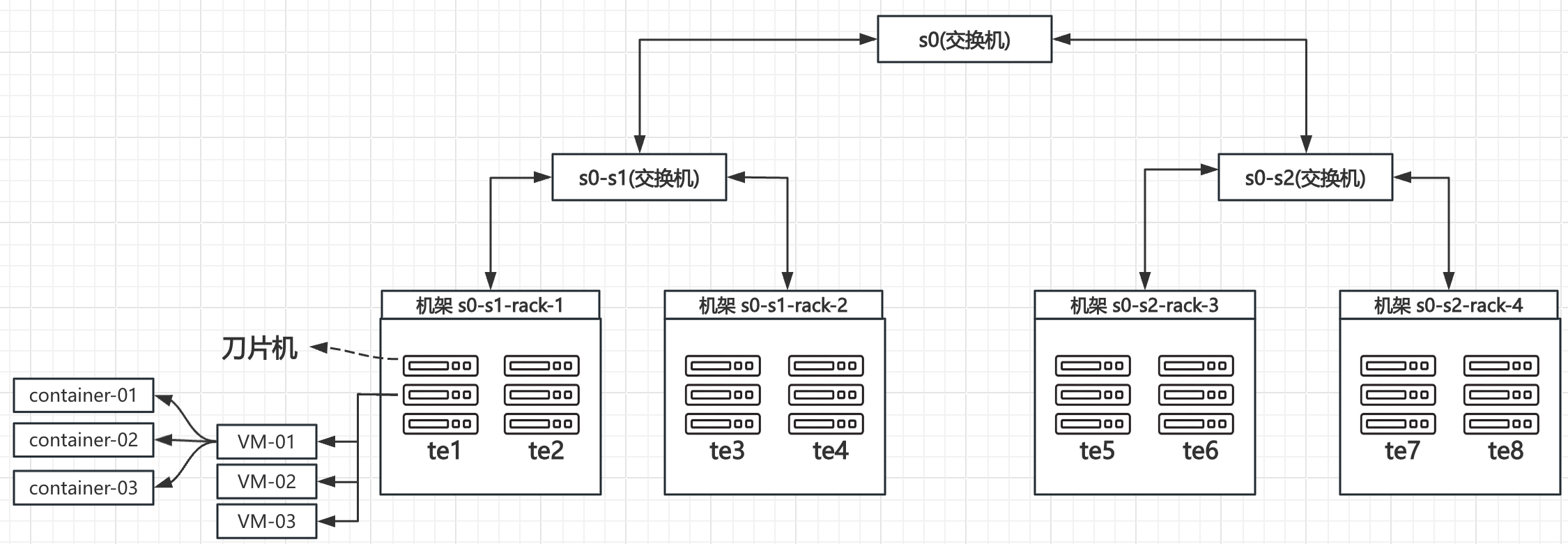

我绘制了一个简易的 IDC 网络拓扑示意图。可以看到实例计算通信速度

  • 在本地是最快 -->

  • 次之 在同刀片机上 -->

  • 次之 在同机架上 -->

  • 次之 在同汇聚交换机 -->

  • 次之 在同 IDC 机房 -->

  • 次之 在同城不同IDC 机房 -->

  • 次之 在同国不同城不同IDC 机房 -->

  • 次之 跨国不同IDC 机房 (网络联通情况下最慢的网络拓扑)

在大模型训练中海量数据交换通信场景下，是非常需要能优化计算资源，计算任务的网络拓扑优化。

a) 资源准备

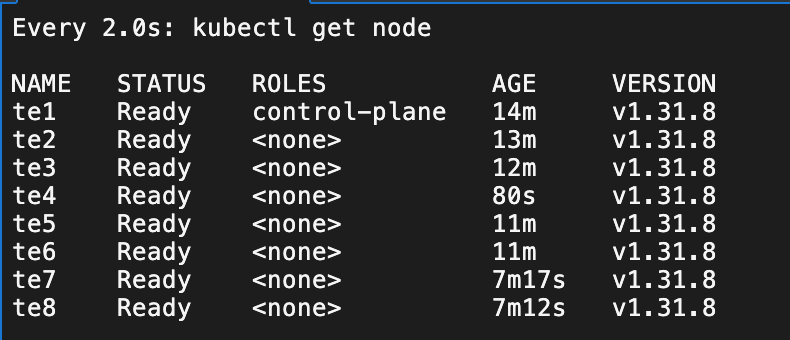

k8s / 1 master + 7worker

b) 构建HyperNode 拓扑

打标签标记 节点拓扑 模拟网络拓扑(标签在生产环境根据实际情况标记即可)

kubectl label node te1 volcano.sh/rack=s0-s1-rack-1 --overwrite
kubectl label node te2 volcano.sh/rack=s0-s1-rack-1 --overwrite
kubectl label node te3 volcano.sh/rack=s0-s1-rack-2 --overwrite
kubectl label node te4 volcano.sh/rack=s0-s1-rack-2 --overwrite
kubectl label node te5 volcano.sh/rack=s0-s2-rack-3 --overwrite
kubectl label node te6 volcano.sh/rack=s0-s2-rack-3 --overwrite
kubectl label node te7 volcano.sh/rack=s0-s2-rack-4 --overwrite
kubectl label node te8 volcano.sh/rack=s0-s2-rack-4 --overwrite

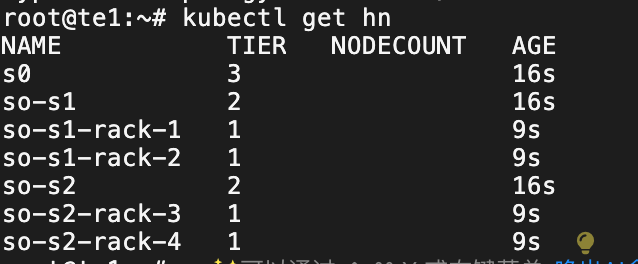

构建 valcano 网络拓扑

cat <<EOF | kubectl apply -f -
apiVersion: topology.volcano.sh/v1alpha1
kind: HyperNode
metadata:name: s0-s1-rack-1
spec:tier: 1 members:- type: Nodeselector:exactMatch:name: "te1"- type: Nodeselector:exactMatch:name: "te2"
---
apiVersion: topology.volcano.sh/v1alpha1
kind: HyperNode
metadata:name: s0-s1-rack-2
spec:tier: 1 members:- type: Nodeselector:exactMatch:name: "te3"- type: Nodeselector:exactMatch:name: "te4"
---
apiVersion: topology.volcano.sh/v1alpha1
kind: HyperNode
metadata:name: s0-s2-rack-3
spec:tier: 1 members:- type: Nodeselector:exactMatch:name: "te5"- type: Nodeselector:exactMatch:name: "te6"
---
apiVersion: topology.volcano.sh/v1alpha1
kind: HyperNode
metadata:name: s0-s2-rack-4
spec:tier: 1members:- type: Nodeselector:exactMatch:name: "te7"- type: Nodeselector:exactMatch:name: "te8"
EOF
cat <<EOF | kubectl apply -f -
apiVersion: topology.volcano.sh/v1alpha1
kind: HyperNode
metadata:name: s0-s1
spec:tier: 2members:- type: HyperNodeselector:exactMatch:name: "s0-s1-rack-1"- type: HyperNodeselector:exactMatch:name: "s0-s1-rack-2"
---
apiVersion: topology.volcano.sh/v1alpha1
kind: HyperNode
metadata:name: s0-s2
spec:tier: 2members:- type: HyperNodeselector:exactMatch:name: "s0-s2-rack-3"- type: HyperNodeselector:exactMatch:name: "s0-s2-rack-4"
---
apiVersion: topology.volcano.sh/v1alpha1
kind: HyperNode
metadata:name: s0
spec:tier: 3members:- type: HyperNodeselector:exactMatch:name: "s0-s1"- type: HyperNodeselector:exactMatch:name: "s0-s2"
EOF

c) 调度测试部署

## hard / soft
cat <<EOF | kubectl apply -f -
apiVersion: batch.volcano.sh/v1alpha1
kind: Job
metadata:name: hello-volcano-job
spec:schedulerName: volcanominAvailable: 6queue: defaultnetworkTopology:mode: hard highestTierAllowed: 2tasks:- name: mytaskreplicas: 10template:spec:containers:- name: hello-containerimage: busyboxcommand: ["sh", "-c", "echo 'Hello Volcano!' && sleep 30"]imagePullPolicy: IfNotPresentresources:requests:cpu: "100m"memory: "256Mi"restartPolicy: Never
EOF

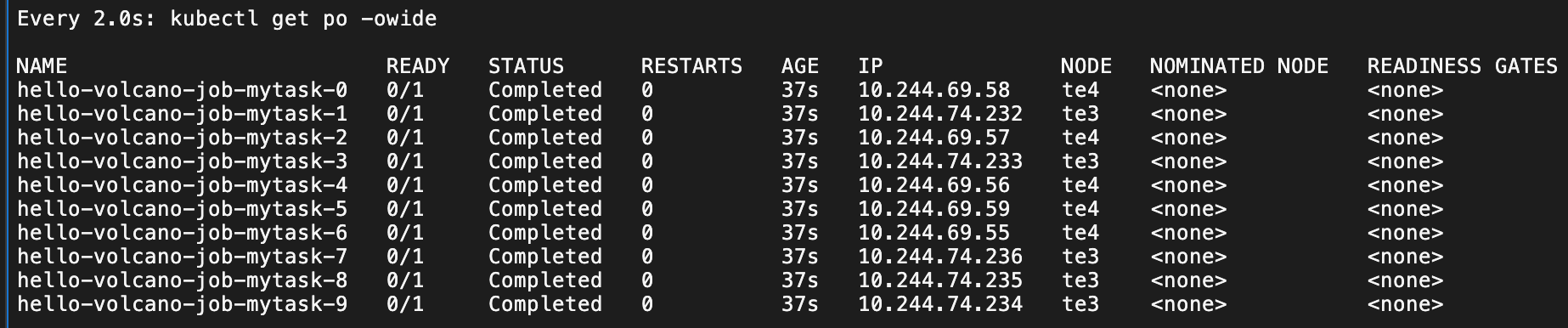

hard模式

highestTierAllowed: 2 严格在同一个网络拓扑节点上

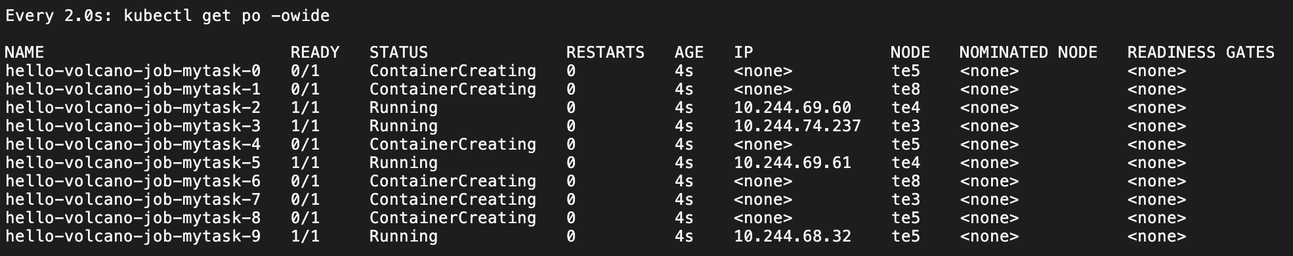

soft模式

允许调度的就比较多了。看起来是比较零散的。可能还需要更多的精细调整。

4.2 负载感知调度

        集群中的调度是将pending状态的Pod分配到节点运行的过程，Pod的调度依赖于集群中的调度器。调度器是通过一系列算法计算出Pod运行的最佳节点，但是Kubernetes集群环境是存在动态变化的，例如某一个节点需要维护，这个节点上的所有Pod会被驱逐到其他节点，但是当维护完成后，之前被驱逐的Pod并不会自动回到该节点上来，因为Pod一旦被绑定了节点是不会触发重新调度的。由于这些变化，集群在一段时间之后就可能会出现不均衡的状态。

 a) 基础环境配置

## 安装 metrics-server
kubectl apply -f https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml
#需要在环境变量中添加如下 配置去掉校验
#- --kubelet-insecure-tls## 安装 prometheus 相关组件
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo updatehelm upgrade --install prometheus prometheus-community/prometheus -n kube-system \
--set server.persistentVolume.enabled=false \
--set server.alertmanager.enabled=falsehelm install prometheus-adapter prometheus-community/prometheus-adapter -n kube-system##安装 valcano
kubectl apply -f https://raw.githubusercontent.com/volcano-sh/volcano/master/installer/volcano-development.yaml##安装 valcano-descheduler
kubectl apply -f https://raw.githubusercontent.com/volcano-sh/descheduler/refs/heads/main/installer/volcano-descheduler-development.yaml

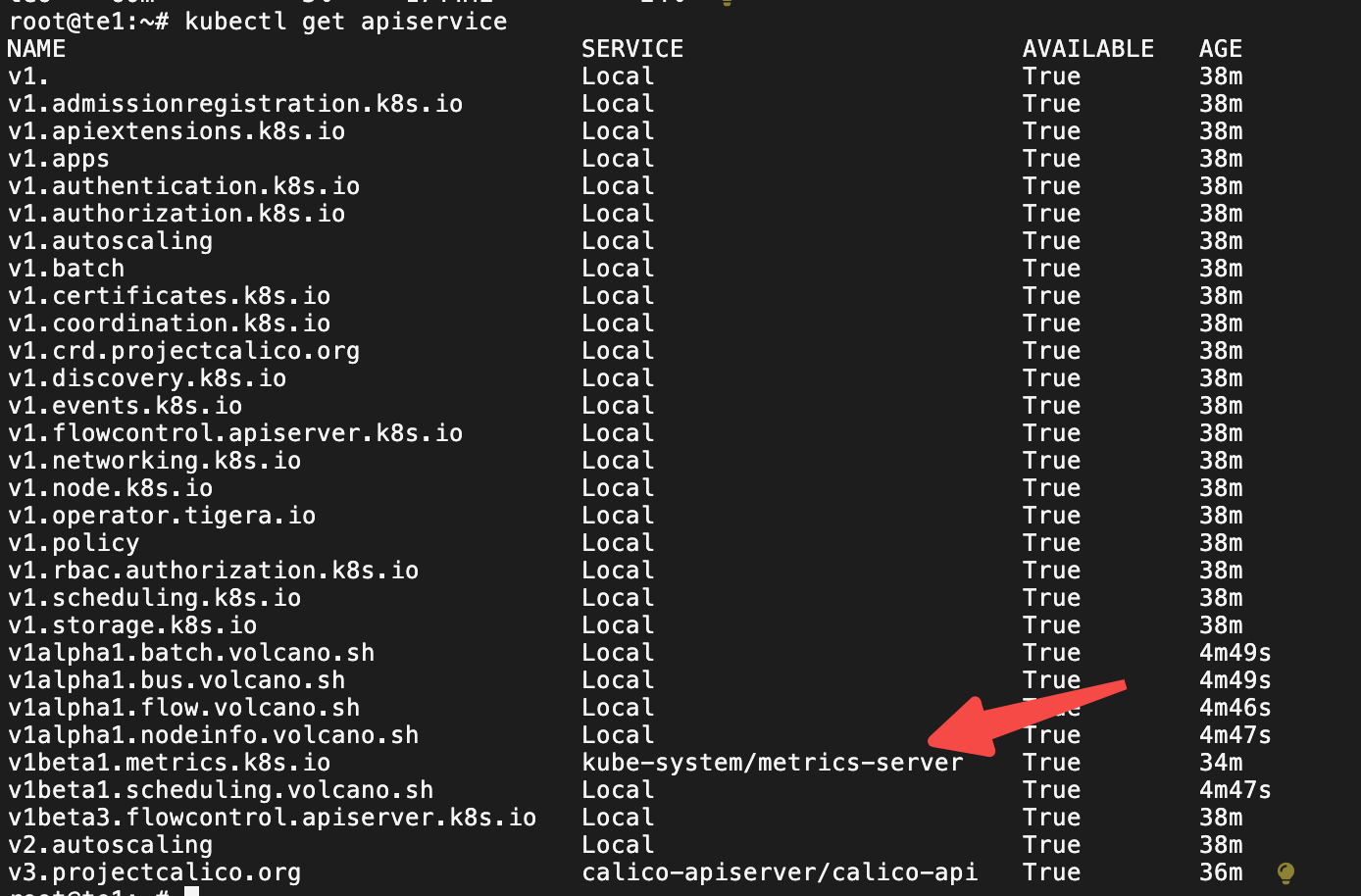

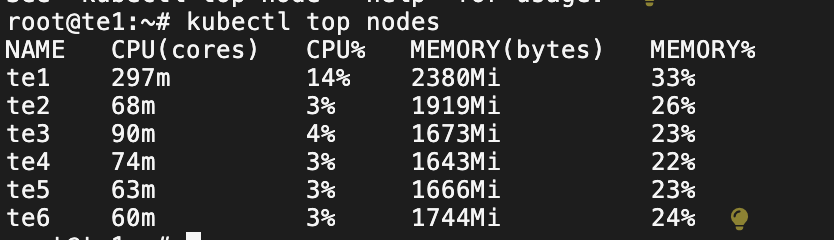

metrics-server 安装成功后会看到如下:

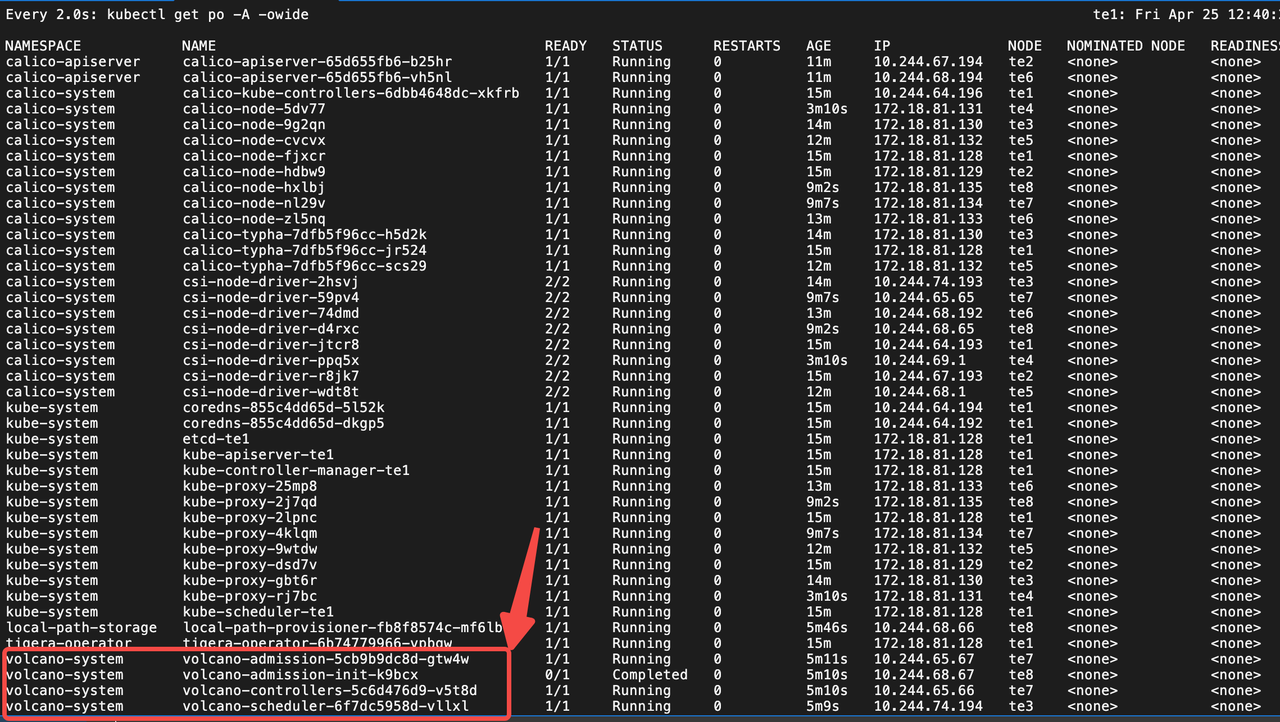

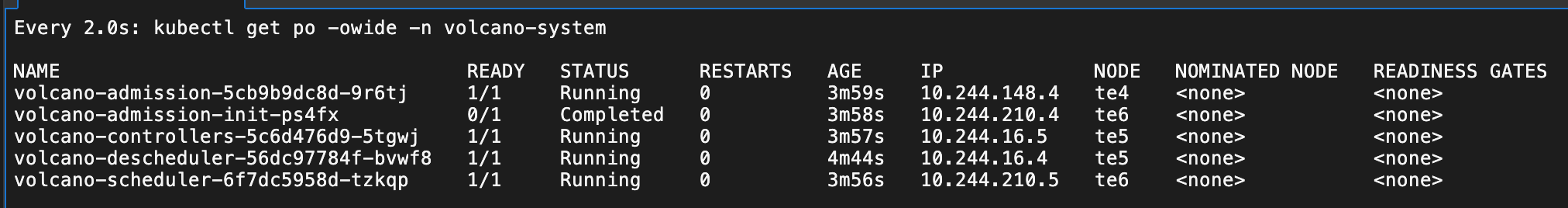

安装 valcano和valcano-descheduler的运行情况

b) descheduler 调度配置

cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: ConfigMap
metadata:name: volcano-deschedulernamespace: volcano-system
data:policy.yaml: |apiVersion: "descheduler/v1alpha2"kind: "DeschedulerPolicy"profiles:- name: kube-systempluginConfig:- args:ignorePvcPods: truenodeFit: truepriorityThreshold:value: 10000name: DefaultEvictor- args:evictableNamespaces:exclude:- defaultmetrics:address: "http://prometheus-server.kube-system.svc.cluster.local:80"type: PrometheustargetThresholds:cpu: 80memory: 85thresholds:cpu: 30memory: 30name: LoadAwareplugins:balance:enabled:- LoadAware
EOF

priorityThreshol注意测试的 Job 的 Pod 优先级需要符合这个配置才能观测到重新调度现象，要不然直接就略过了

metrics我填的是 prometheus 的 service 的标准地址

          metrics:address: "http://prometheus-server.kube-system.svc.cluster.local:80"type: Prometheus

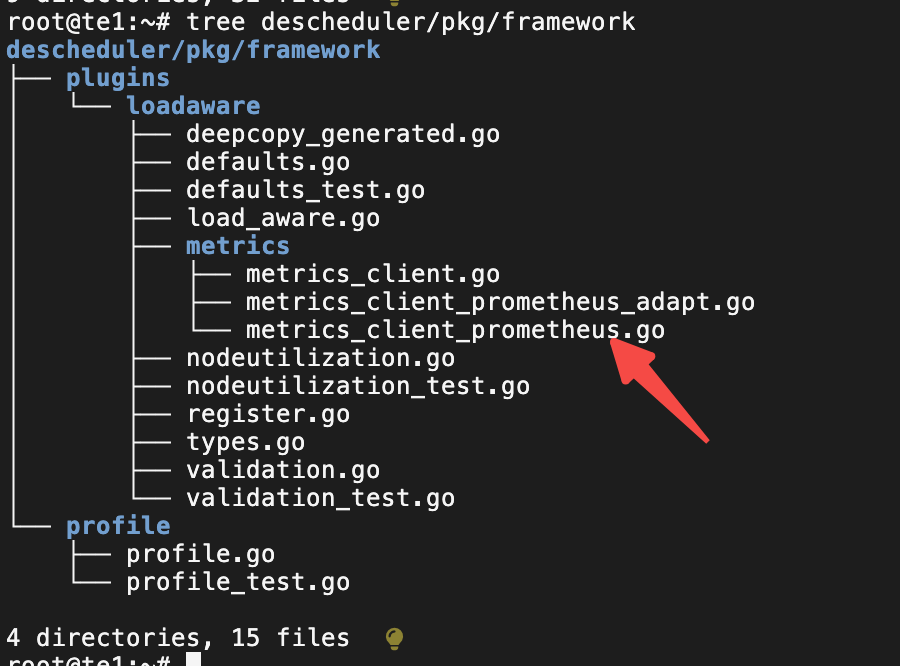

c) descheduler 源码修改适配

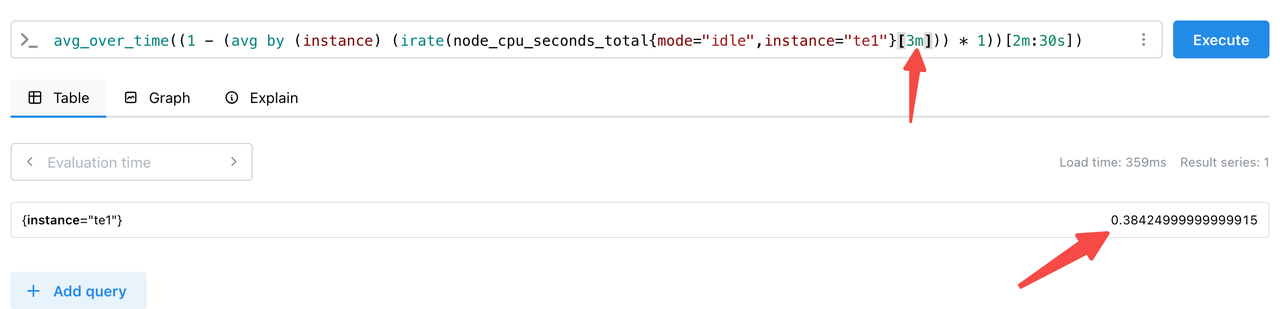

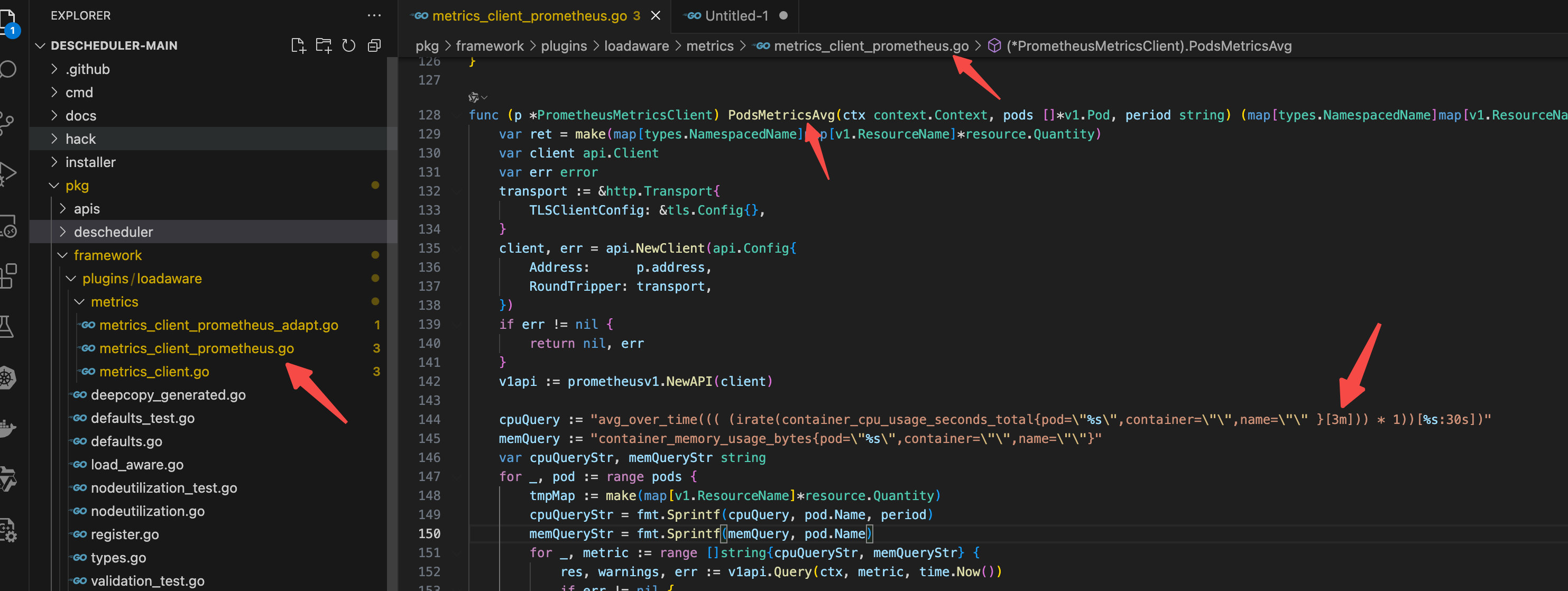

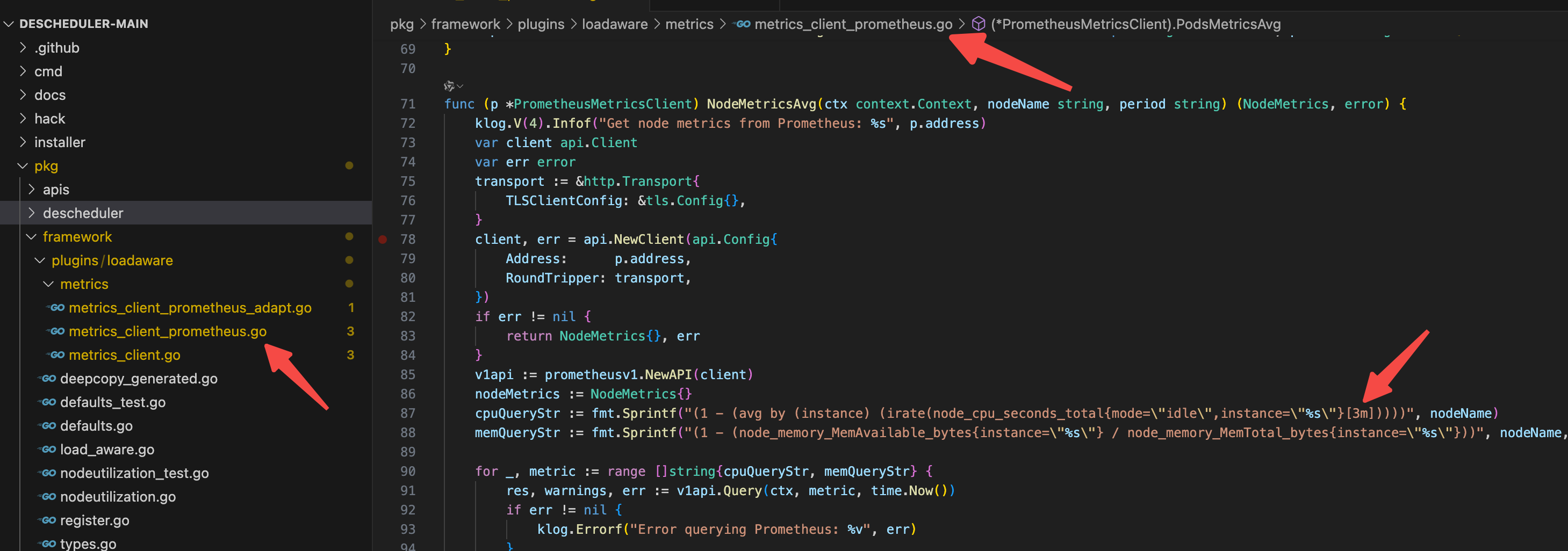

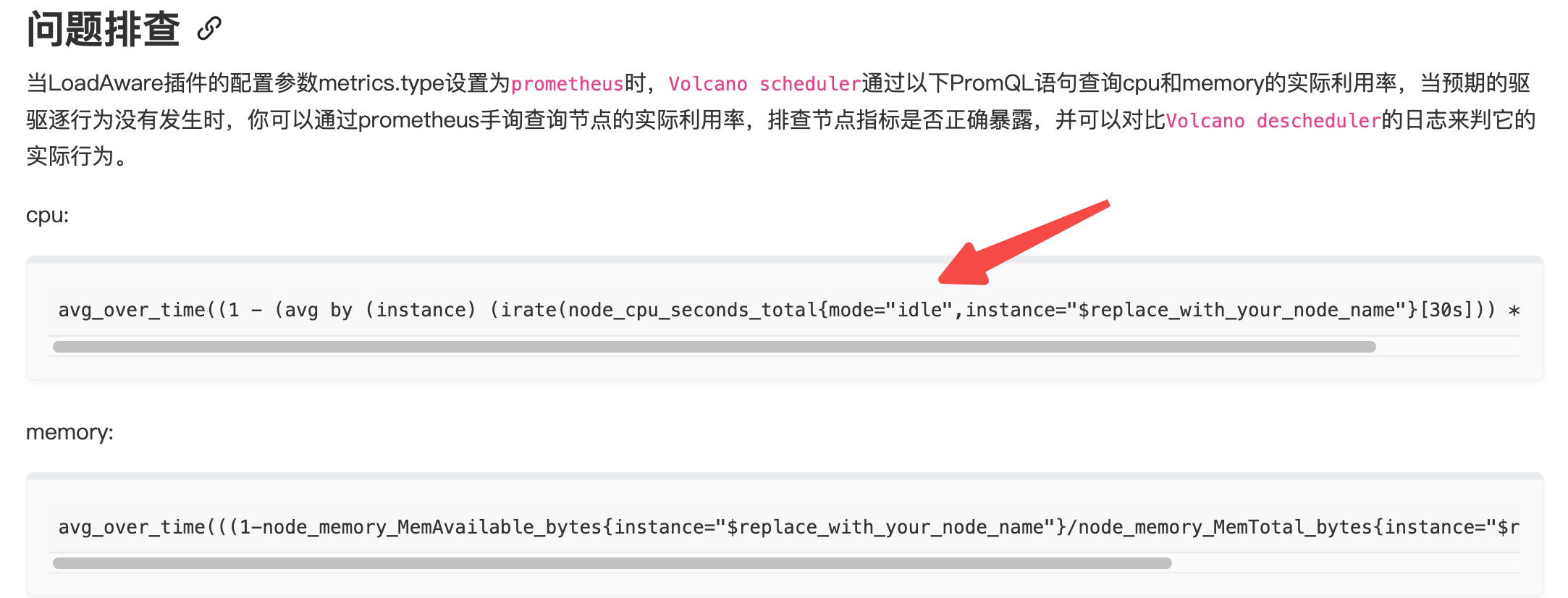

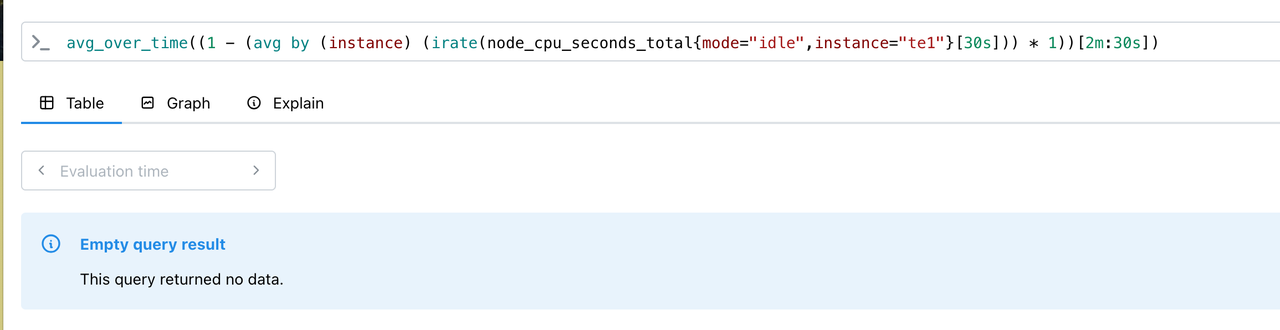

        查询语句 不兼容 需要 将 3s 修改成 3m 改大一些。这个没办法语句硬编码到源代码里面了。无法通过配置修改

## 查询语句 不兼容 需要 将 3s 修改成 3m 改大一些
avg_over_time((1 - (avg by (instance) (irate(node_cpu_seconds_total{mode="idle",instance="$replace_with_your_node_name"}[30s])) * 1))[2m:30s])

开始改代码重新打包：

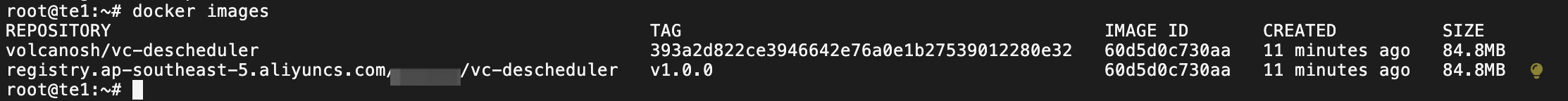

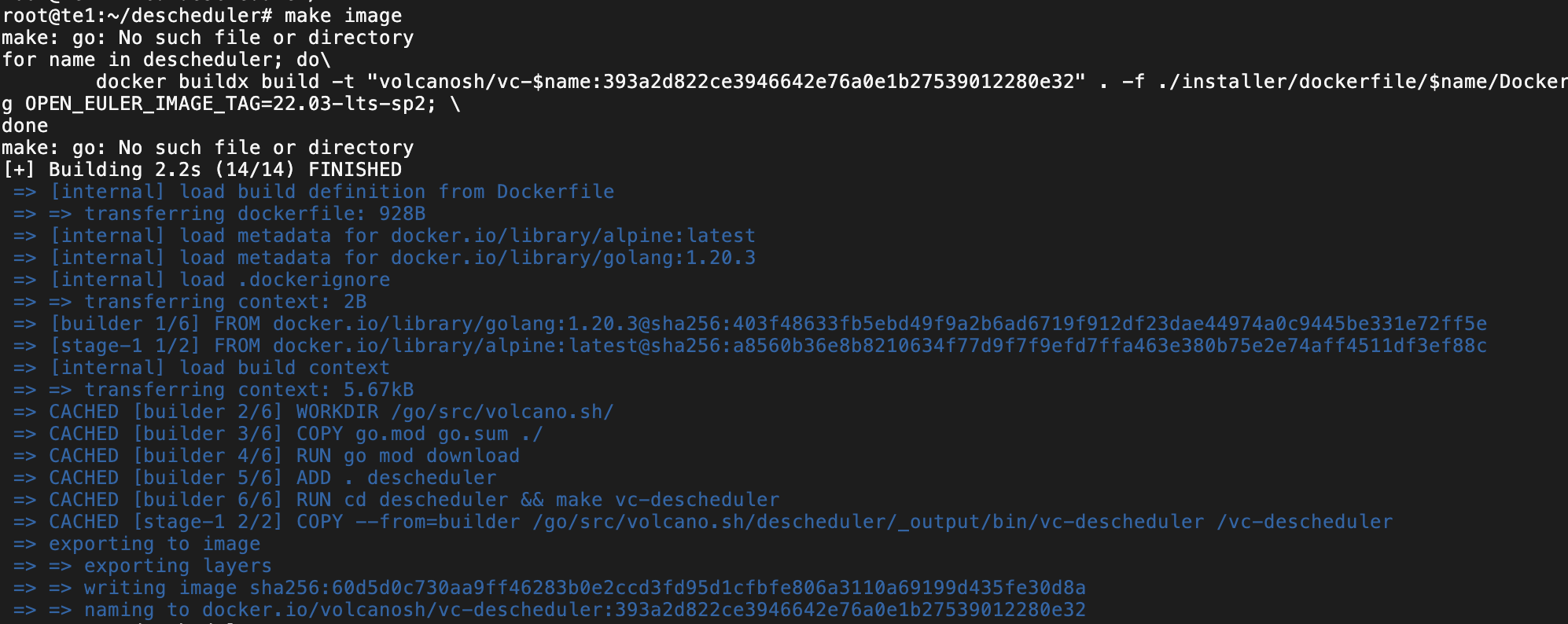

## 制作镜像
cd descheduler
make image

## 重新标记 然后推到阿里云个人仓库
docker tag volcanosh/vc-descheduler:393a2d822ce3946642e76a0e1b27539012280e32 \
registry.ap-southeast-5.aliyuncs.com/xxxx/vc-descheduler:v1.0.0
docker push registry.ap-southeast-5.aliyuncs.com/xxxx/vc-descheduler:v1.0.0

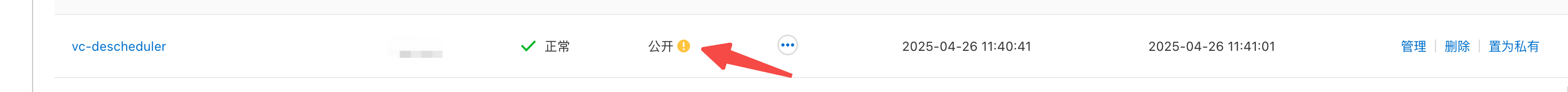

## 然后需要将个人仓库公开

修改descheduler的 deployment 的镜像到阿里云私有仓库地址重启就完事了

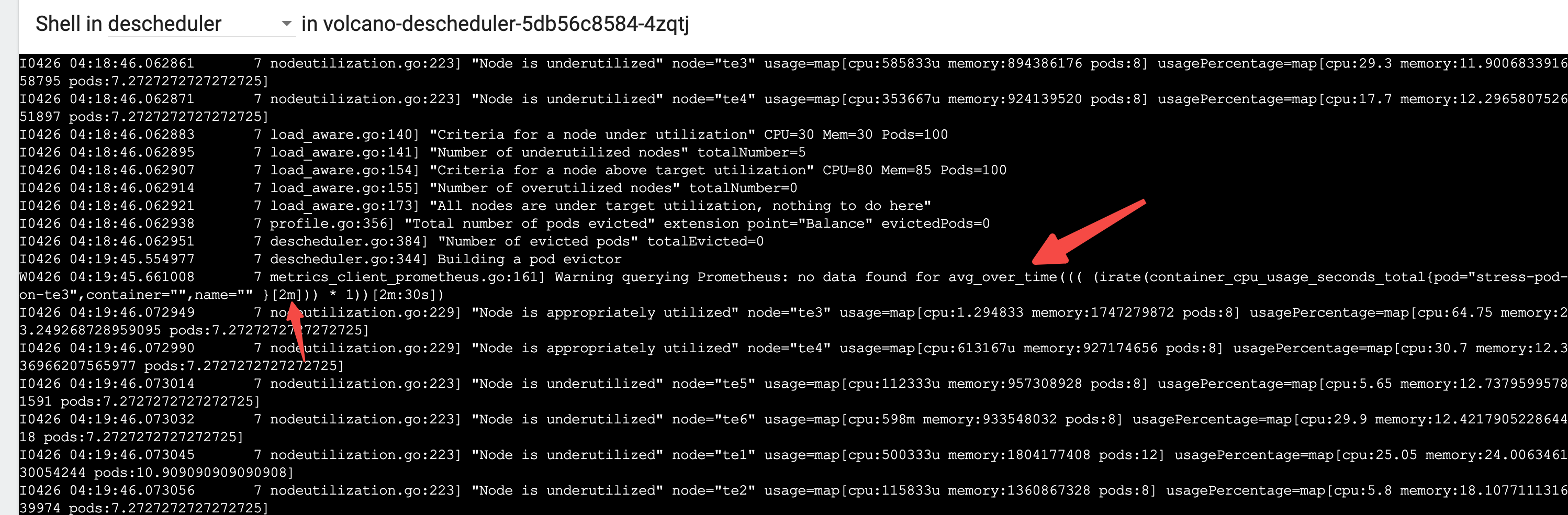

查看日志可以观察到确实生效了 修改的代码

d) 开始测试

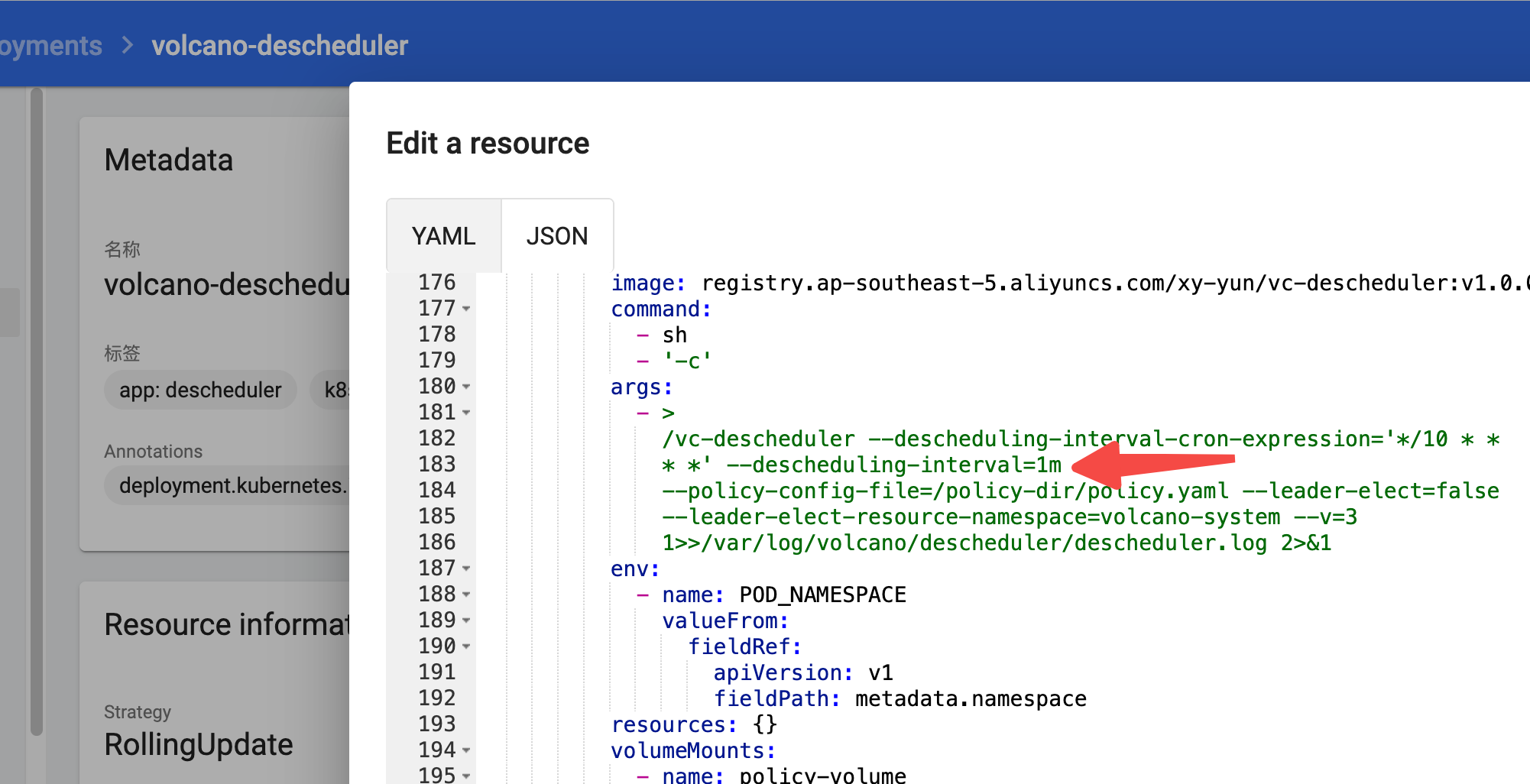

注意先修改一下descheduler deployment 的 --descheduling-interval=10m。

方便观测默认值是 10 分钟重新调度一次。可以改成 1 分钟检测一次。

创建自定义优先级资源对象。千万注意要和前文priorityThreshol这个相符合。满足条件才会触发重新调度

cat <<EOF | kubectl apply -f -
apiVersion: scheduling.k8s.io/v1
kind: PriorityClass
metadata:name: low-priority
value: 1000
globalDefault: false
description: "Low priority tasks"
---
apiVersion: scheduling.k8s.io/v1
kind: PriorityClass
metadata:name: high-priority
value: 1000000
globalDefault: false
description: "High priority tasks, can preempt low priority"
EOF

创建低优先级Pod

cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:name: low-priority-workloadannotations:volcano.sh/preemptable: "true"
spec:replicas: 3selector:matchLabels:app: low-priority-apptemplate:metadata:labels:app: low-priority-appspec:schedulerName: volcanopriorityClassName: low-prioritycontainers:- name: workload-containerimage: polinux/stresscommand: ["stress"]args:- "--cpu"- "1" - "--timeout"- "3600s"resources:requests:cpu: "300m"memory: "256Mi"limits:cpu: "500m"memory: "512Mi"
EOF

创建压测 Pod

cat <<EOF | kubectl apply -f -
apiVersion: v1
kind: Pod
metadata:name: stress-pod-on-te3
spec:nodeSelector:kubernetes.io/hostname: te3containers:- name: stress-containerimage: polinux/stresscommand: ["stress"]args: ["--cpu", "2", "--vm", "1", "--vm-bytes", "1G", "--timeout", "600s"]resources:requests: { cpu: "1500m", memory: "1Gi" }limits: { cpu: "2000m", memory: "1.5Gi" }
EOF

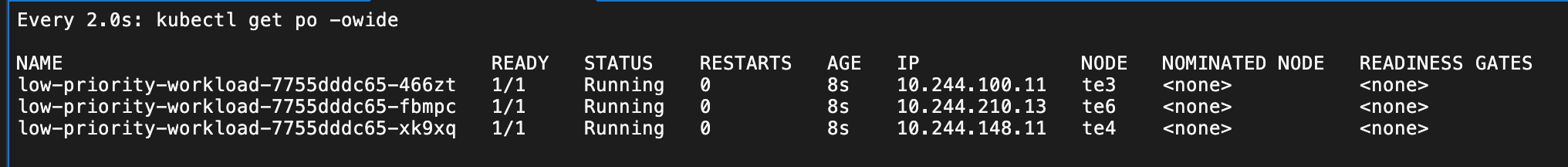

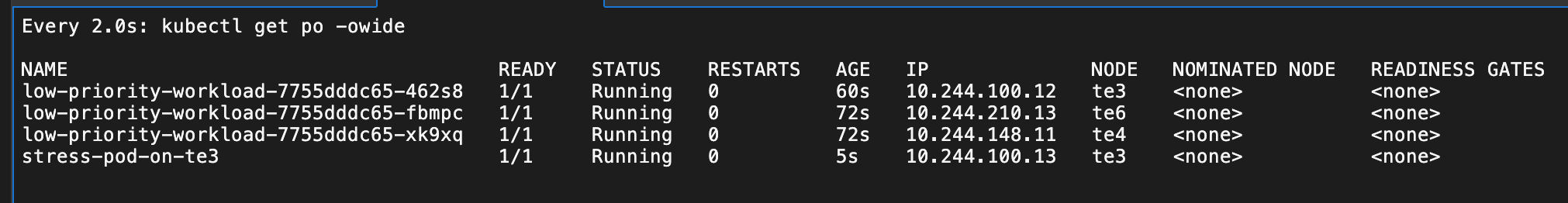

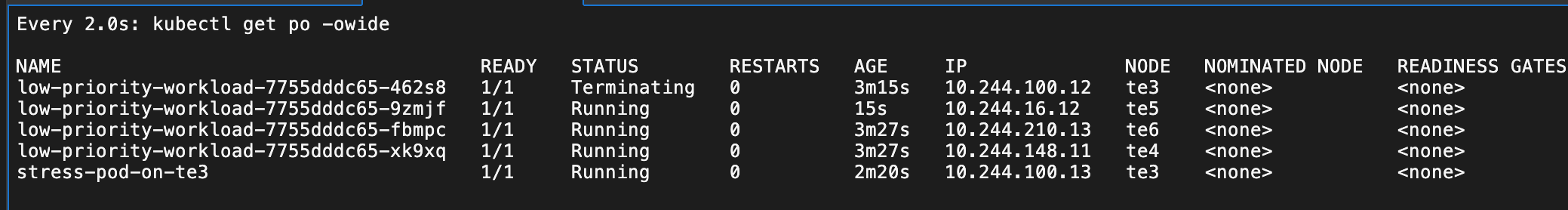

可以观察到压力 Pod 和普通 Pod 都在 te3 上了

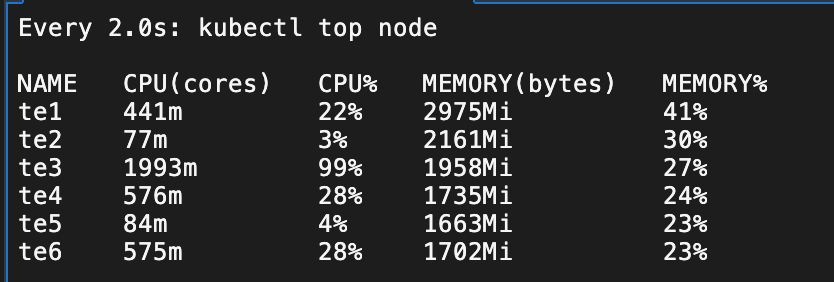

可以观察到压力 Pod开始发力，促使 te3 的负载非常高

e) 观测结果

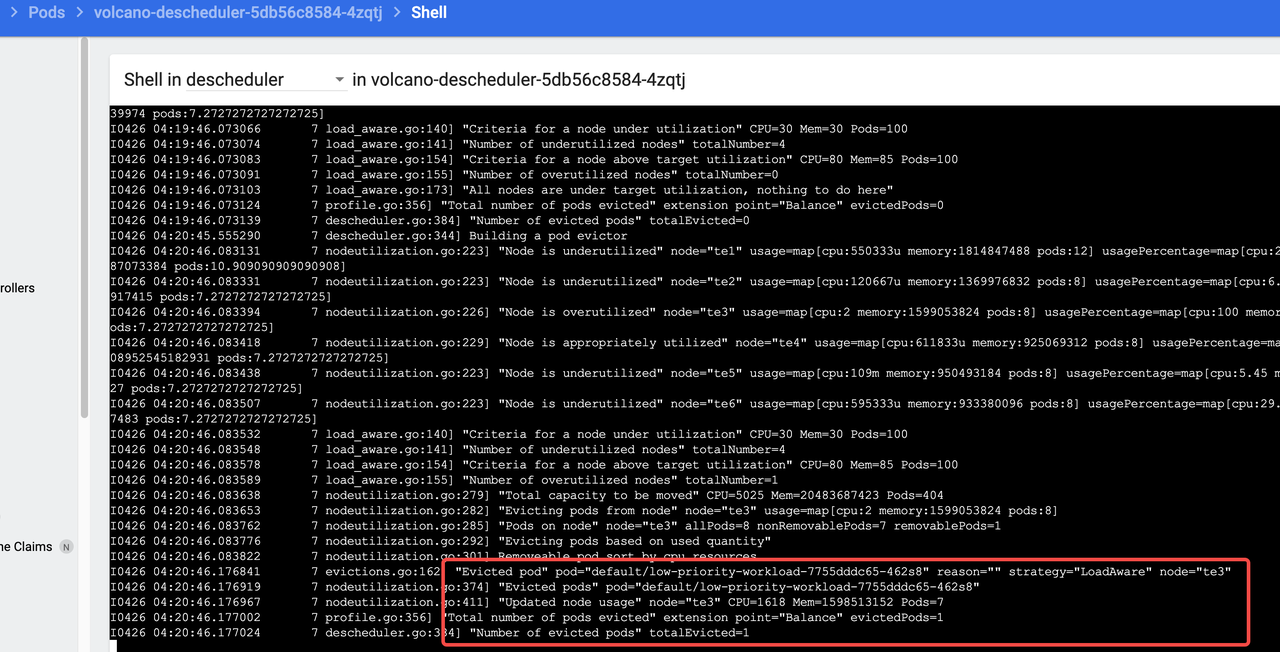

valcano-descheduler的日志显示 已经触发驱逐了 平衡了。

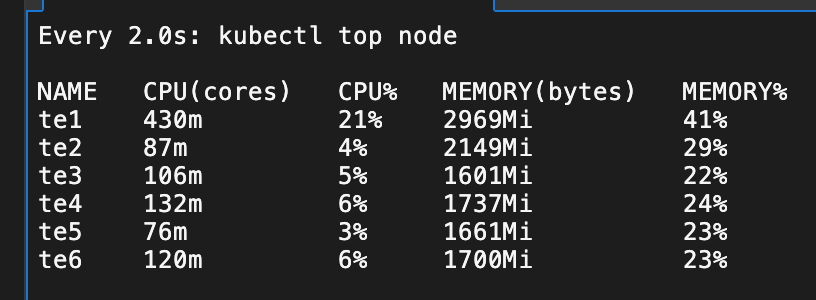

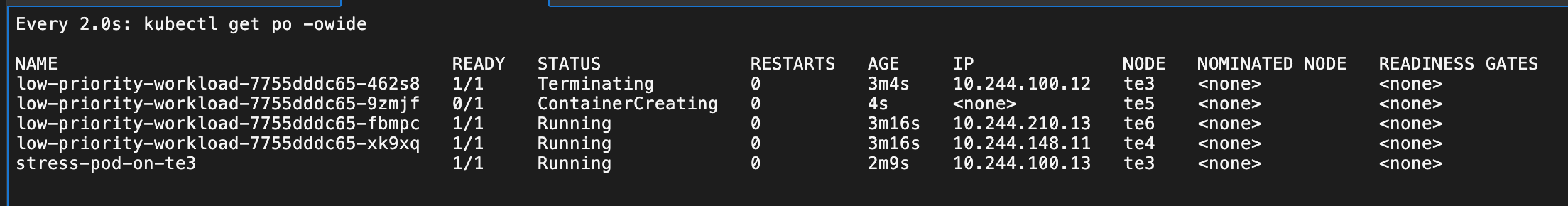

观察 te3 上的普通 Pod 被重新调度到 te5 了

4.3 多集群调度

篇幅有限放到第三篇

4.4 离线混部调度

篇幅有限放到第三篇

4.5 MPI分布式训练

篇幅有限放到第三篇
