补充

网络层

IP 协议

基本概念：

协议头格式

地址管理

如何解决 IP 地址不够用呢？？？

1. 动态分配 IP 地址：

2. NAT 机制（网络地址映射）

3. IPv6

网段划分

一些特殊的 IP 地址

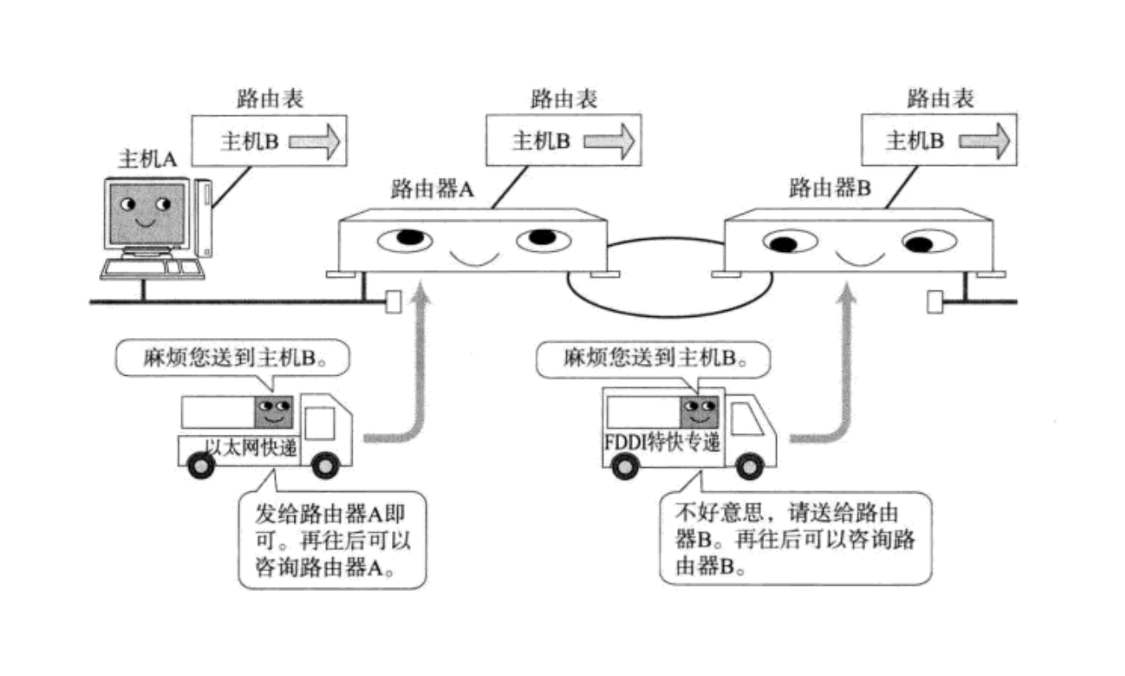

路由选择

完！

补充

上篇文章我们介绍了一些 TCP 中一些核心的机制特性~~~

TCP 特点：有连接，可靠传输，面向字节流，全双工

UDP 特点：无连接，不可靠传输，面向数据报，全双工

应用场景：如果需要可靠传输，当然首选 TCP，如果需要传输的数据包很大，也首选 TCP。即，绝大部分的场景，都可以优先考虑 TCP~~ UDP 相比于 TCP，最大的有点是传输效率，比如有的场景中，对于效率要求很高，但是对可靠性要求不高，就可以优先选择 UDP~~

有些情况，既对可靠性有要求，又对性能有要求，那选择 TCP 还是 UDP 呢？？？（比如一些竞技类游戏~~~） ==》此时 TCP 和 UDP 就都不是很合适了，实际上，大佬们还发明了一些其他的协议，来解决上面的问题 ==》 KCP 协议（TCP 是高可靠性，低效率。UDP 是无可靠性，高效率。 KCP 是低可靠性，较高效率~~）

UDP 是不可靠传输的，那如何使用 UDP 来实现可靠传输呢？？？（经典面试题~~~）

其实，这道题实际考察的是 TCP~~~ UDP 本身是不可靠的，要想使用 UDP 还可靠，就需要成需要自己在应用程写代码，实现可靠传输~~~ 即 TCP 内核保证可靠性是怎么实现的，我们成需要就可以在应用代码中自己实现。

网络层

IP 协议

IP 协议，主要完成的工作，是两方面：

1. 地址管理，使用一套地址体系（即 IP 地址），来描述互联网上每个设备所处的位置~~（注意：不仅仅是电脑 / 手机，路由器，服务器等等，也会有 IP 地址~~~）

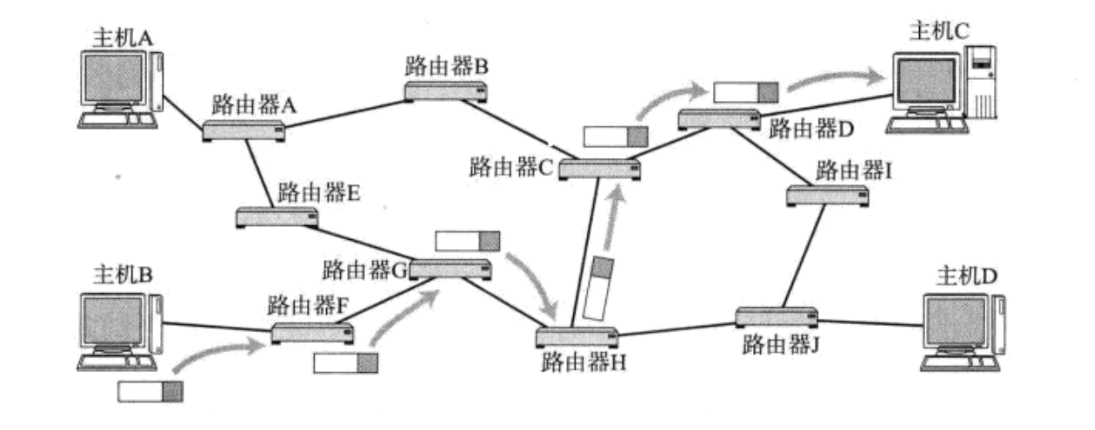

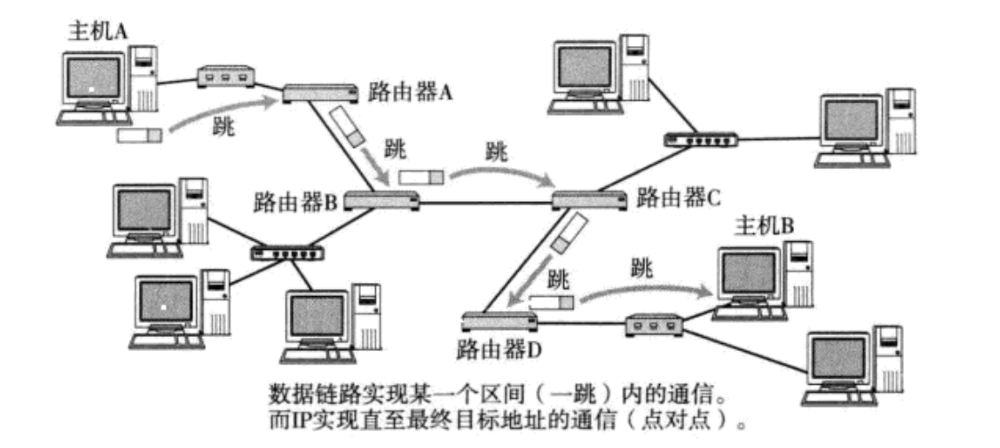

2. 路由选择，即，一个数据包，如何从网络中的某个地址，传输到另一个地址，也就是说，在复杂的网络环境中，为数据包确定一个合适的路径。

基本概念：

主机：配有 IP 地址，但是不进行路由控制的设备。

路由器：既配有 IP 地址，又能进行路由控制

结点：主机和路由器的统称

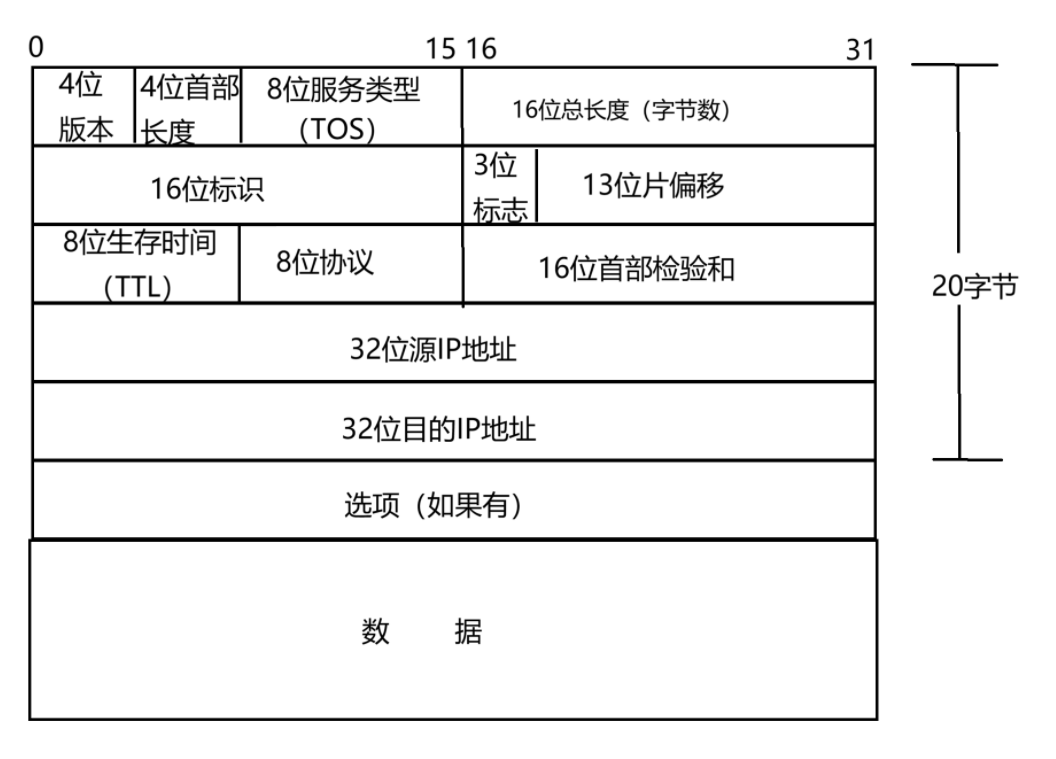

协议头格式

理解协议头中的各个概念：

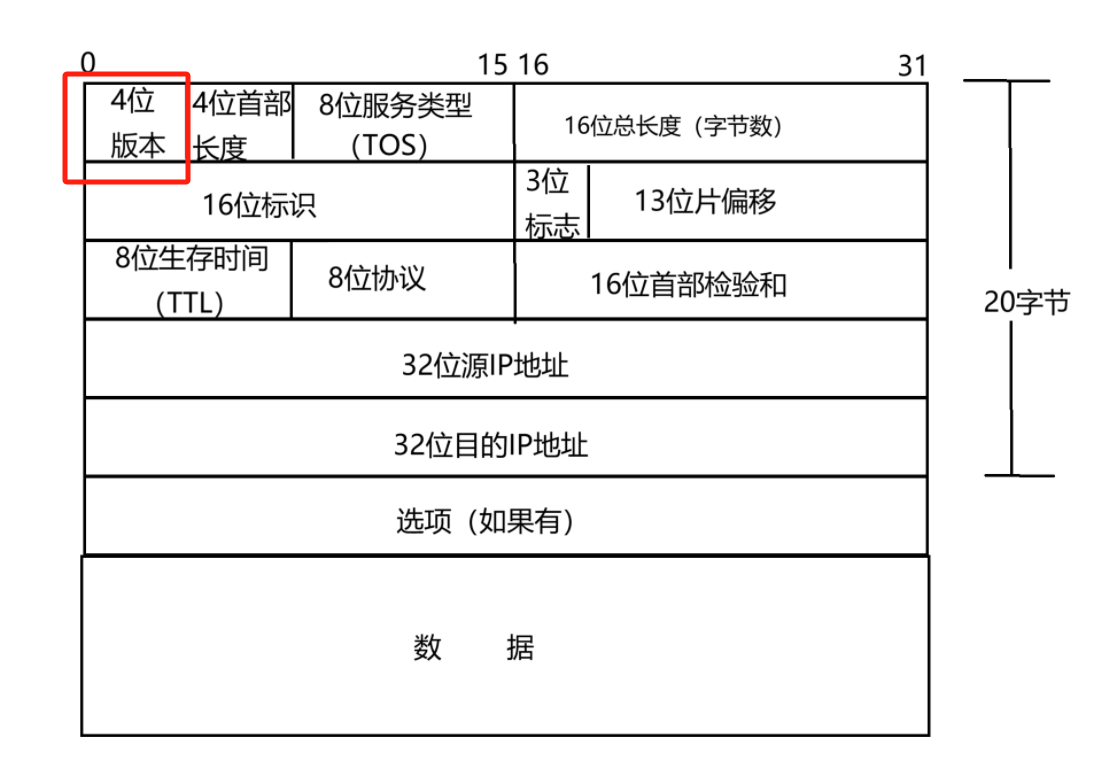

4 位版本号（version）：取值只有两种，4 和 6，指定 IP 协议的版本，4 就是 IPv4（当前主流的 IP 协议版本），6 就是 IPv6（下一代版本）

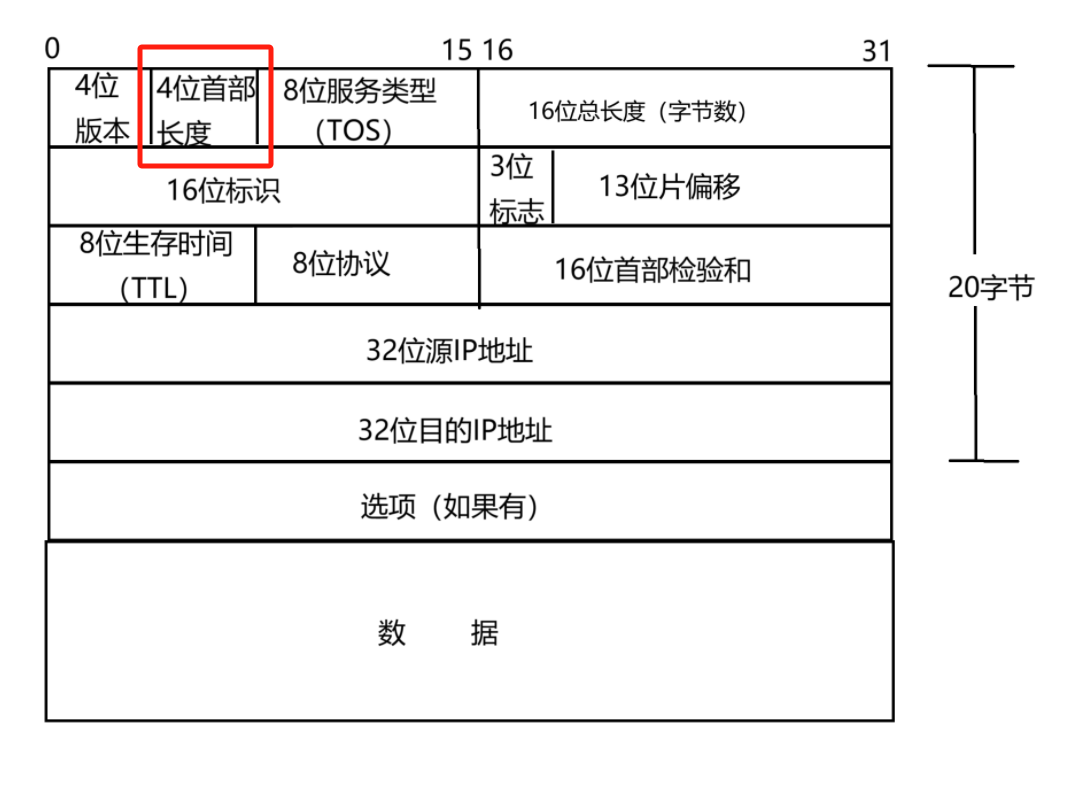

4 位首部长度（header length）：IP 头部的长度是多少个 32bit（4 字节），也就是 length * 4 的字节数，4 位表示的最大的数字是 15，因此 IP 头部最大长度是 60 字节，即 IP 报头也是可变长的~

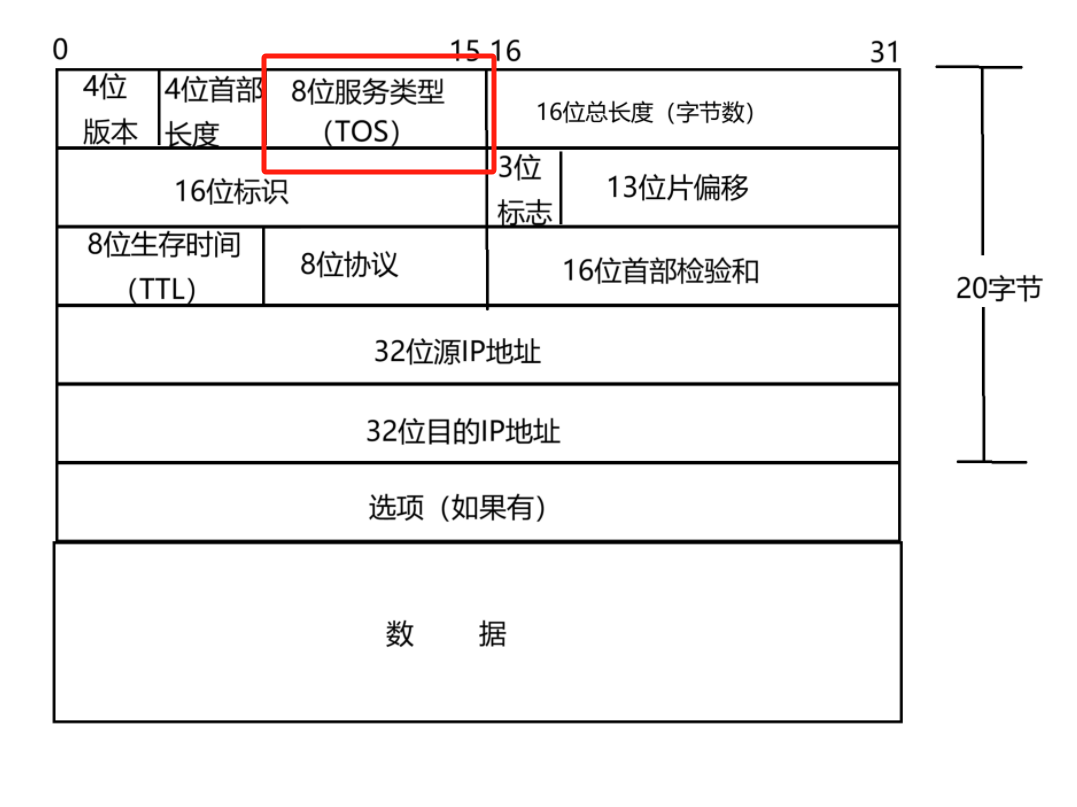

8 位服务类型（type of service）：8 位中，有3 位是优先权字段（如今已经弃用），4 位 TOS 字段，和 1 位保留字段（必须置为 0），4 为 TOS 分别表示：最小延时，最大吞吐量，最高可靠性，最小成本。注意，这四位是互相冲突的，只能选择其中的一个~~~（最高可靠性：IP 并非像是 TCP 一样，提供了很多机制来提供强可靠性，但是内部也是有一些考虑来能够减少丢包的概率~~）

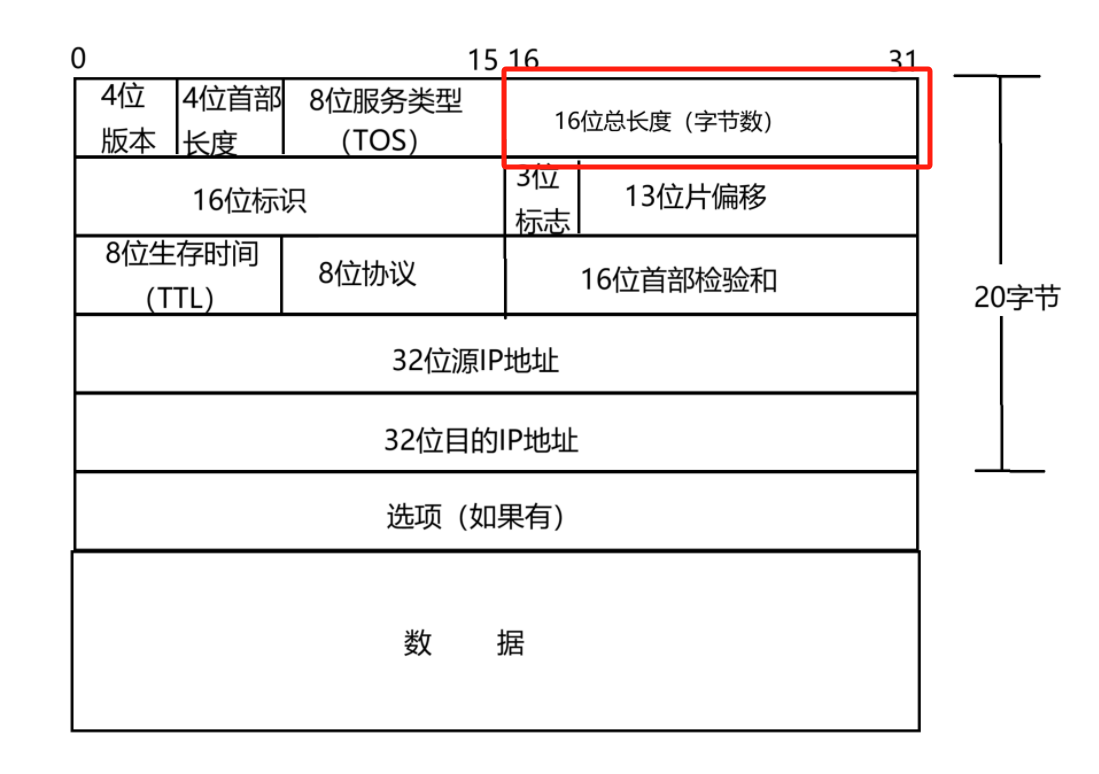

16 位总长度（total length）：IP 数据报整体占多少个字节。即，描述了一个 IP 数据报的长度（包含报头 + 载荷）。看到这个 16 位总长度，我们会想到，64 KB 的限制~~~

那是否就意味着，IP 协议的载荷也就只能长度有限了呢？？？如果构造一个非常大的 TCP 数据，IP 是否就无法进行传输呢？？？

虽然 IP 自身有长度限制，但是 IP 也提供了拆包 / 组包这样的功能。此时，载荷就可以搞一个很大的，超过 64KB 也没关系，在 IP 这一层会自动拆成很多个 IP 数据报，每个 IP 数据报来携带载荷的一部分~~

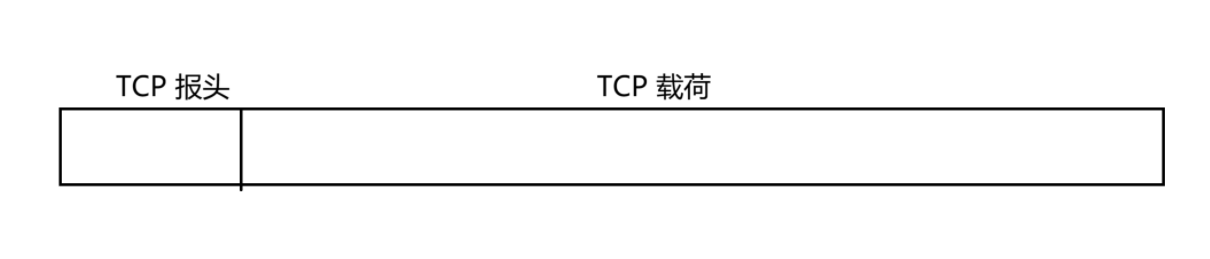

例如：构造如下图一样，一个很大的，超过 64KB 的 TCP 数据报

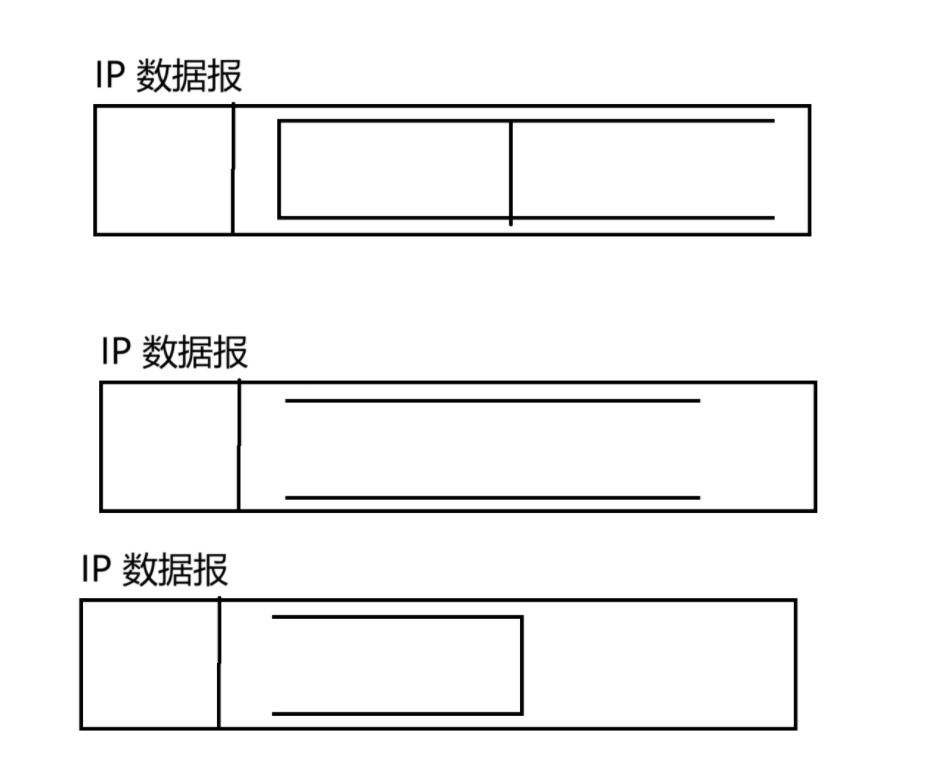

一个 IP 数据包无法全部放入，就会进行拆分：

将一个大的 TCP 数据报，分成多个 IP 数据报，携带一个 TCP 数据~

上述的拆包过程，都是 IP（系统内核）自动完成的，程序员没办法通过软件代码干涉到~~~

IP 的拆包其实也并不是因为 64KB 大小的限制，在数据链路层还有限制~~

拆包之后，未来该如何组装呢？？？（就比如，我们要进行搬家，将能组装的家具，先拆成零件进行运输，等到达新家之后，再重新组装起来~~）

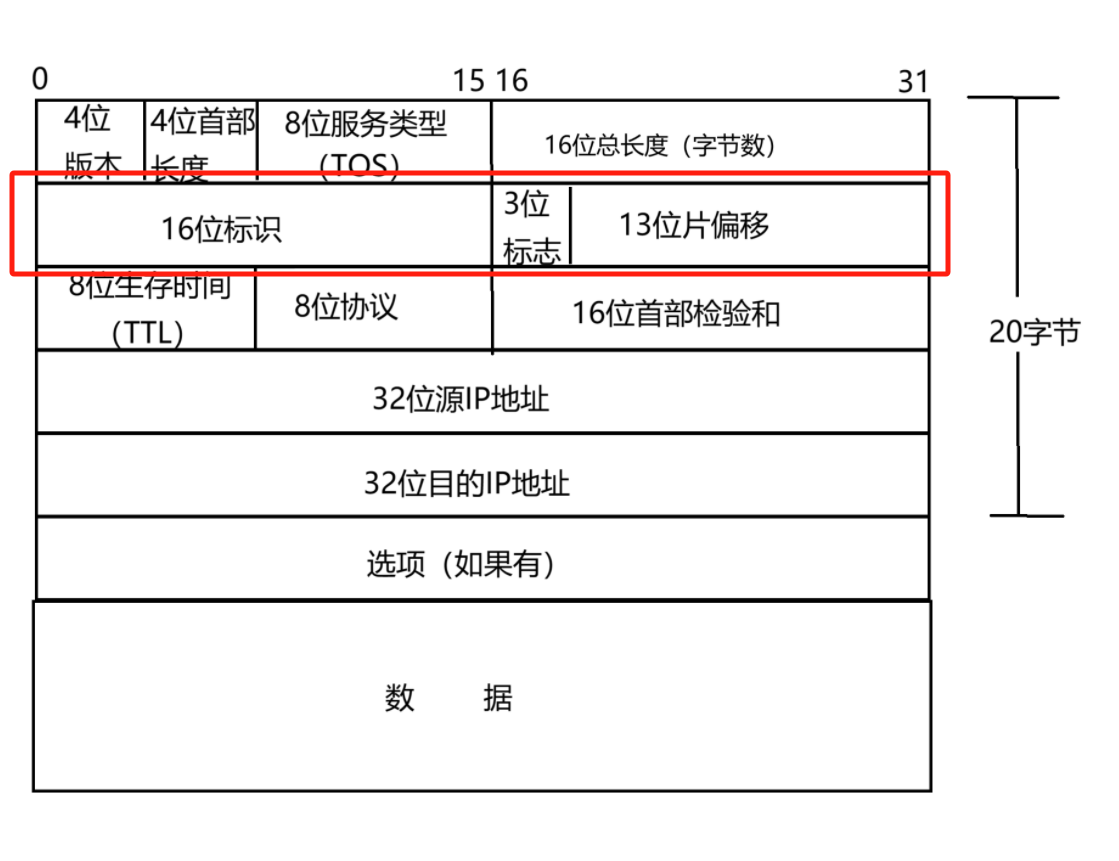

16位标识（id）：唯一的标识主机发送的报文。如果 IP 报文在数据链路层被分片了，那么每一一个片里面的这个 id 都是相同的~~ 即，说明了那些 IP 数据报的载荷应该往一起组装~~

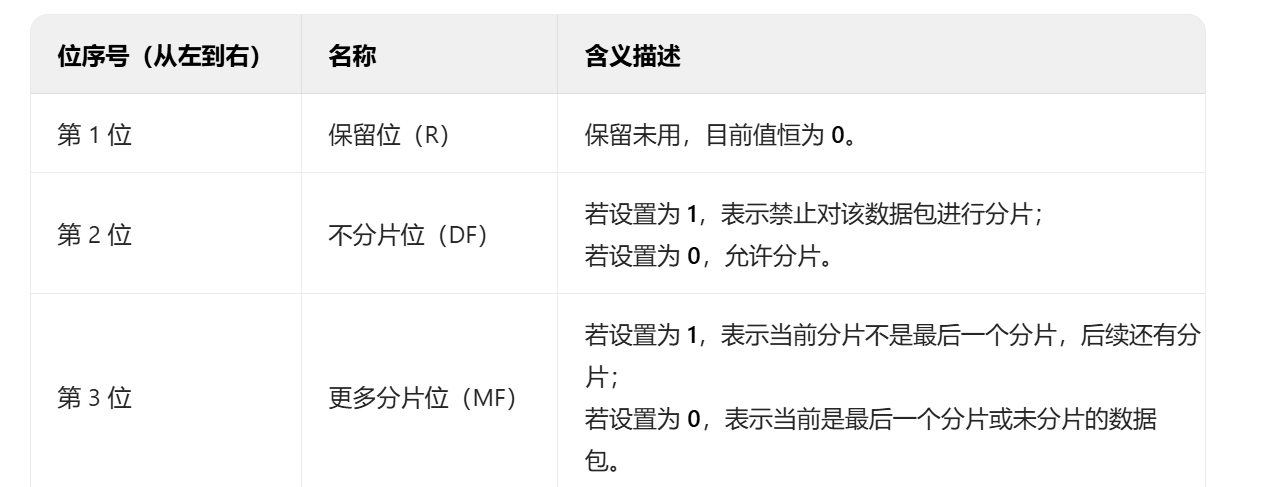

3位标志：第一位保留（保留的意思是现在不用，但是还没想好，以后说不定要用~~）第二位，如果为1，就表示禁止分片，如果这个时候报文的长度超过 MTU，IP 模块就会丢弃报文。第三位，表示“更多分片”，如果分片了的话，最后一个分片置为 1，其他是 0，类似是一个结束标志~~

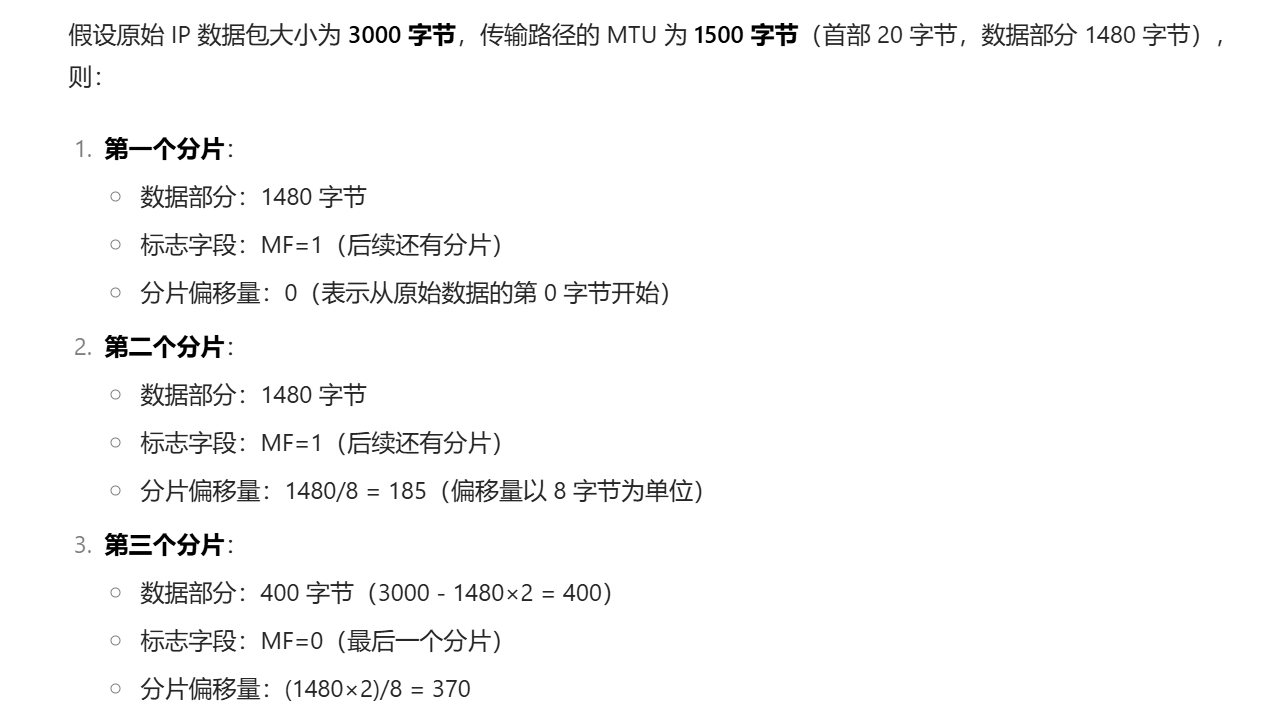

13 位分片偏移（framegament ）：是分片相对于原始 IP 报文开始处的偏移，其实就是表示当前分片在原报文中的那个位置。实际偏移的字节数就是这个值 * 8 得到的。因此，除了最后一个报文之外，其他报文的长度必须是 8 的整数倍（否则报文就不连续了）

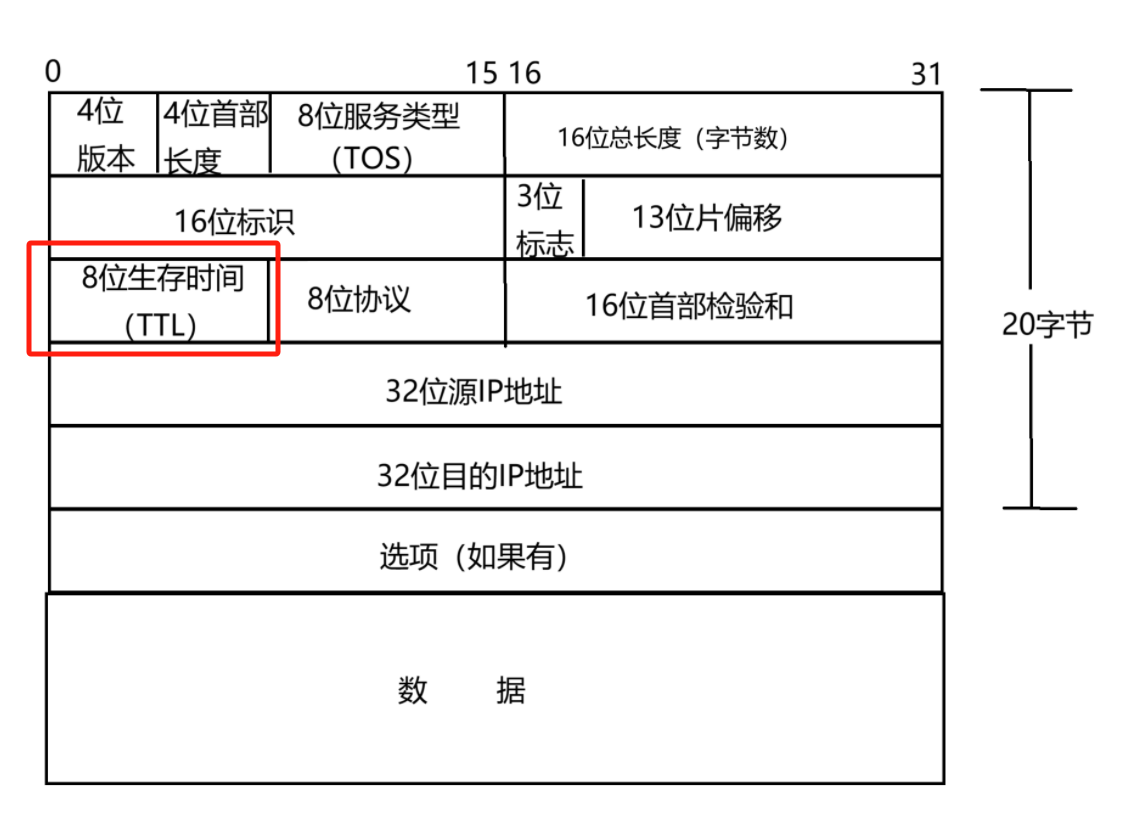

8位生存时间（TTL）：这里的单位并不是 s / ms，而是“次数”，这里存储的是一个整数，一个 IP 数据报，每次经过一个路由器转发，TTL 就 -1。当这个数据减到 0 了，此时就说明数据包要被丢包了~~~ 一般来说 TTL 值为 32 / 64。

这个机制是防止某个数据在网络上被无限的转发下去（防止路由循环）~~

比如说，如果指定的 IP 地址，是一个错误的 IP 地址，此时，就不能让这个数据包无限的被找下去，找到一定程度还没有找到，就应该放弃了~~

8位协议：表示在传输层中使用那个协议~

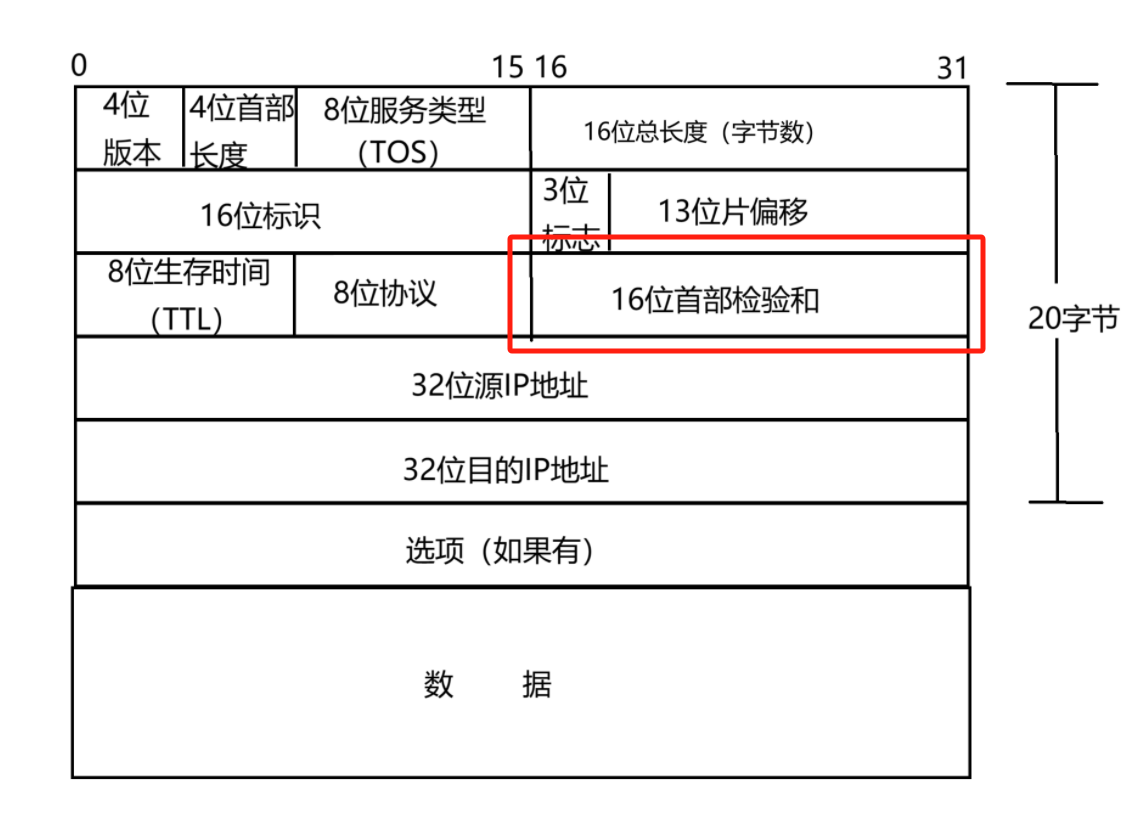

16 位头部校验和：使用 CRC 针对 IP 数据包的首部进行校验，载荷部分就不管了。（载荷部分中的 TCP / UDP 其中的协议都自带了校验和~~）

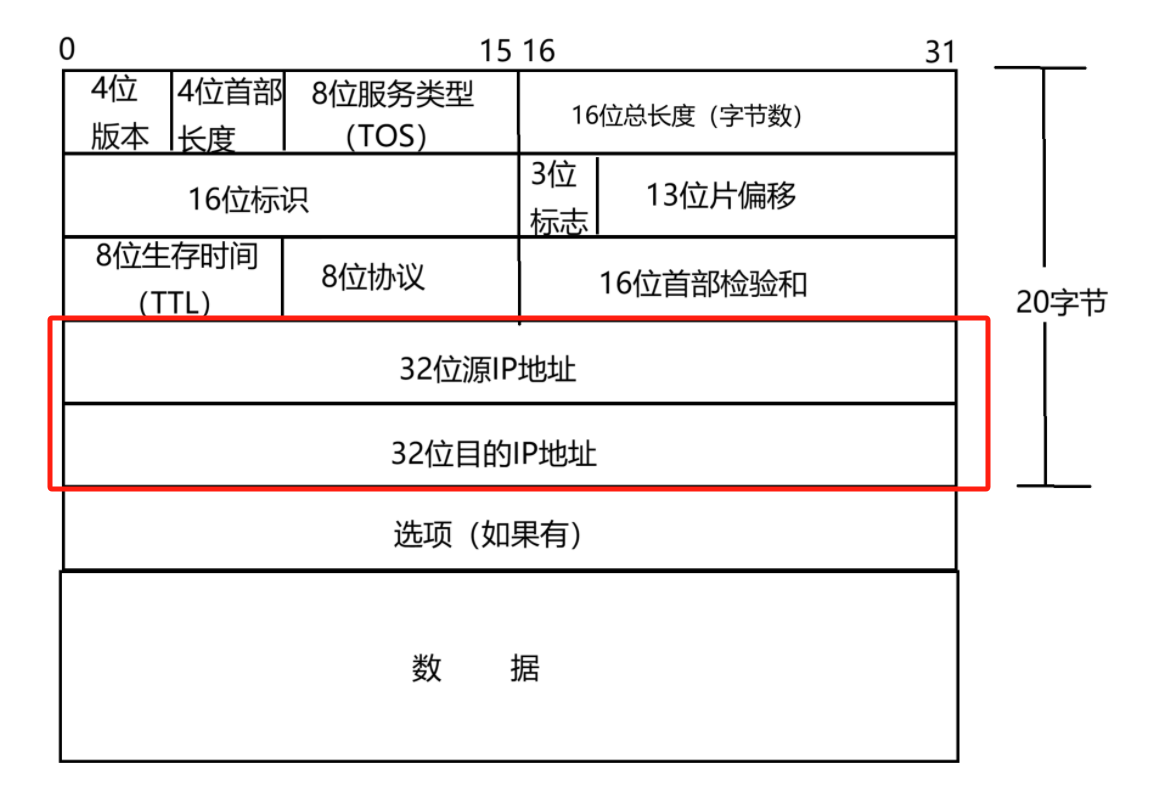

32 位源 IP 地址和 32 位目的 IP 地址：表示了发送端的地址和接收端的地址~~

地址管理

IP 地址本质上就是一个 32 位整数（int），为了方便，我们会把 IP 表示成点分十进制的方式，通过三个点分成四部分，每个部分 1 字节，每个部分的取值都是 0 - 255。

IP 地址的存在，目的就是为了能够区分网络上的不同设备，希望每个网络设备上都有唯一的一个 IP 地址~~

32 位的整数，能表示的数据范围，是 2^32 ==> 42 亿 9 千万 ==》看起来非常大，但是在现在万物互连的时代，这个数字似乎还有些不够用~~

如何解决 IP 地址不够用呢？？？

1. 动态分配 IP 地址：

全世界的设备，也不是同一时刻都在一起上网，我们就可以动态的进行分配，充分的利用现有的 IP。

2. NAT 机制（网络地址映射）

我们可以对 IP 地址分成两个大类 ==》私网 IP 地址 / 局域网 IP 地址和公网 IP 地址 / 广域网 IP 地址

如果一个组织内部组建局域网，IP 地址只用于局域网内的通信，而不直接连到 Internet 上，理论上，使用任意的 IP 地址都是可以的~~~ RFC 1918 规定了用于组建局域网的私有 IP 地址：

10.* and 172.16 - 172.31 and 192.168.*

包含在上面的范围中的，都是私有 IP，其余的称为全局 IP

要求：公网上的设备，对应的公网 IP，都必须是唯一的，但是私网上的设备，谁用私网 IP，只要保证局域网内部的 IP 不重复即可，不同的局域网之间的 IP 允许重复。

公网设备访问公网设备，没有问题，可以直接访问
同一个局域网中，局域网设备访问局域网设备，也没有问题，可以直接访问
不同局域网中，局域网设备访问局域网设备，不允许访问
局域网设备访问公网设备，就需要对局域网设备的 IP 进行地址转换
共网设备访问局域网设备，不允许主动访问

一个路由器可以配置两个 IP 地址，一个是 WAN 口 IP（公网 IP），一个是 LAN 口 IP（子网 IP）。路由器的核心作用，就是把这两个局域网给连接起来
路由器 LAN 口连接的主机，都是从属于当前这个路由器的子网中
不同的路由器，子网 IP 其实都是一样的（通常都是 192.168.1.1），子网内的主机 IP 地址不能重复，但是子网之间的 IP 地址就可以重复了~
每一个家用路由器，其实又作为运营商路由器的子网中的一个节点，这样的运营商路由器可能会有很多级，最外层的运营商路由器，WAN 口 IP 就是一个公网 IP 了
子网内的主机需要和外网进行通信的时候，路由器就将 IP 首部中的 IP 地址进行替换（替换成 WAN 口 IP），这样逐级替换，最终数据包中的 IP 地址称为一个公网 IP

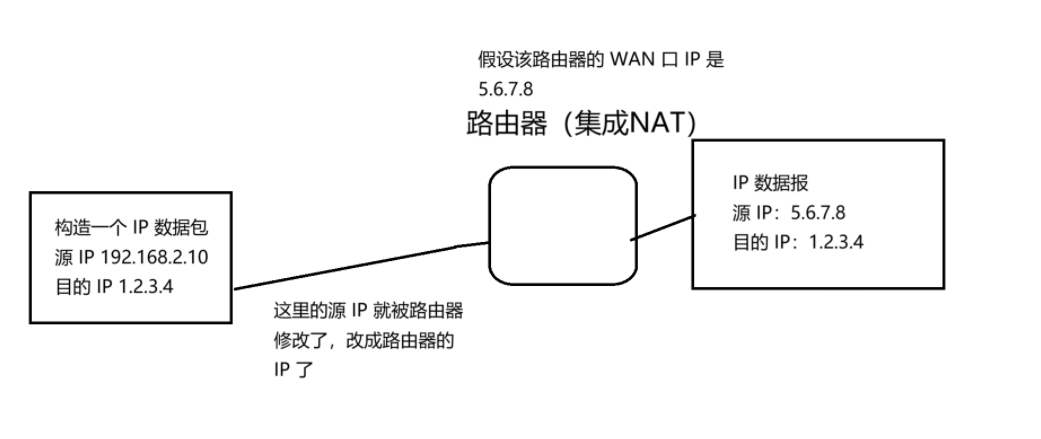

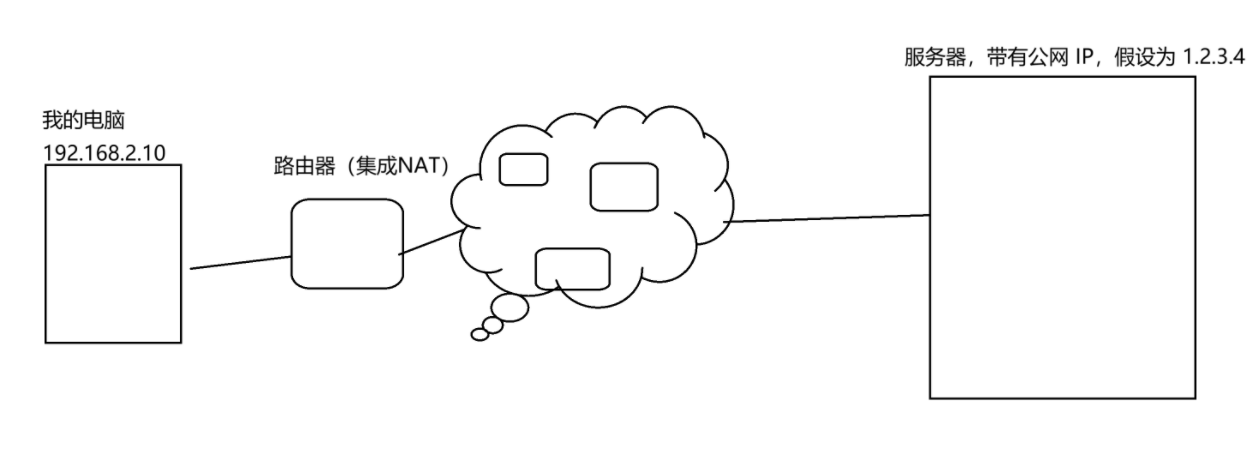

大概模型如下图所示：（此处简化模型，只考虑主机经过一个路由器，把数据转入公网，最终到达了服务器，中间构建的路由器所作的事情比较复杂，此处暂不关注~~）

假设我们的电脑 IP 为 192.168.2.10 像公网服务器（IP 地址为 1.2.3.4）发送请求，数据包先到达路由器。路由器启动 NAT 功能，将数据包中的源 IP 地址（私有地址 192.168.2.10）转换为路由器的公网 IP 地址，并记录转换映射关系。转换后的数据包继续发往公网服务器。

公网服务器收到请求后做出响应，将响应数据包发回给路由器的公网 IP。路由器依据之前记录的 NAT 映射关系，把数据包中的目的 IP 地址（路由器的公网 IP）转换回我的电脑的私有 IP 地址（192.168.2.10），再将数据包发送给我的电脑，从而实现了内外网的通信过程~~

大概过程如下：

当这个数据包到达服务器之后，服务器看到的 IP 就是 5.6.7.8，感知不到之前的局域网的 IP

上面路由器中的地址修改，也并不是每个路由器都会替换，局域网中的路由器会替换，一旦这个数据包源 IP 成为公网 IP，就不会再进行替换了~~

进行了上述的替换操作，本质上就是让一个公网 IP 能够对应到多个设备，从而起到节省 IP 地址的效果~~

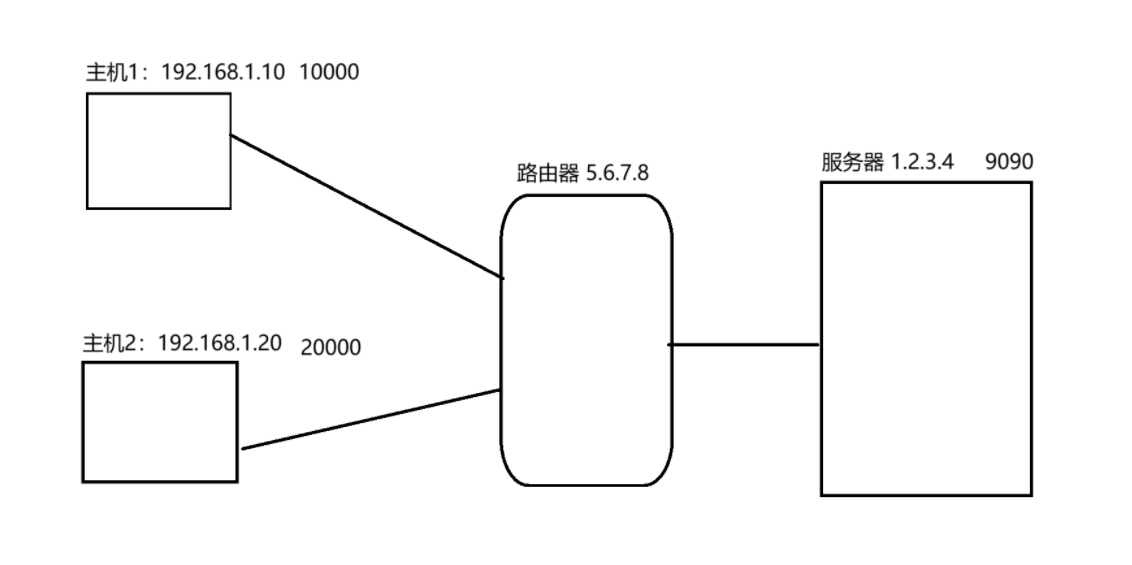

两台主机（网络拓扑结构）：

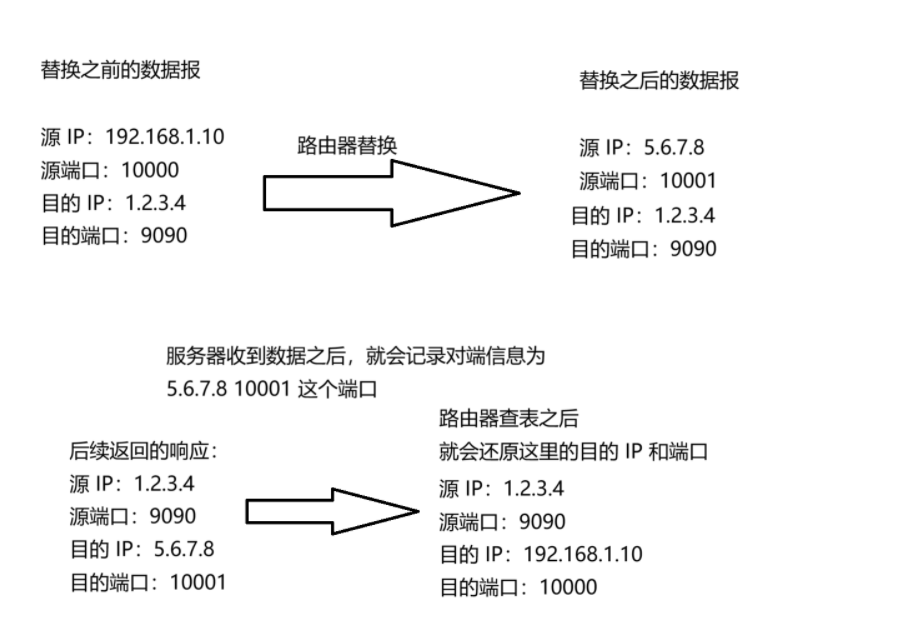

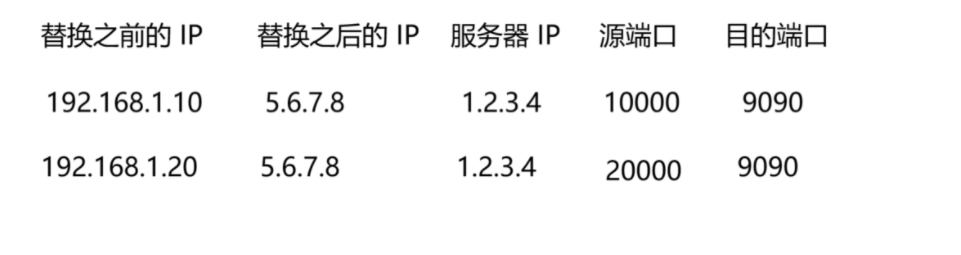

路由器进行 NAT 的时候，就会把这次通信的相关信息记录下来，将这个通信过程中的，替换之前的 IP，替换之后的 IP，服务器 IP，源端口，目的端口...

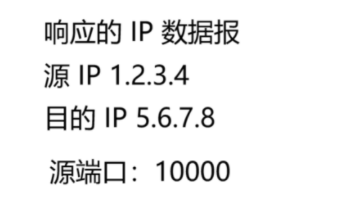

服务器返回响应的时候，源 IP 和目的 IP 就就和请求是反过来的了：

然后经过路由器，路由器再根据具体的端口，根据 NAT 表找到对应的替换前的 IP 和端口~

客户端的端口号，一般都是系统随机分配的，两个主机之间的端口，大概率是不会相同的~~

但，万一，正好局域网中的某两台设备，分配的端口号相同，此时也不要慌，路由器会对端口号进行映射~~

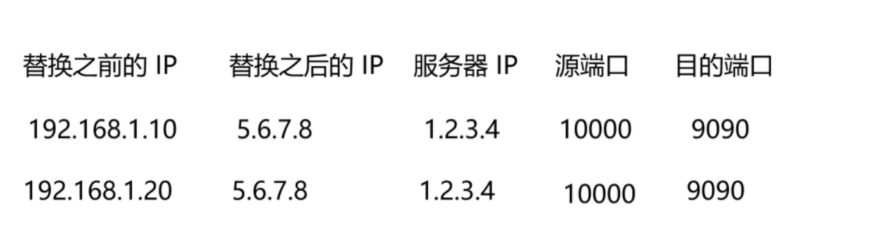

例如：此时两个局域网中 IP 不同的设备，源端口号相同

路由器会自动的进行映射，当服务器返回的时候，再重新进行对应~

大部分情况下，局域网中的不同设备，访问的是不同网站，这个时候直接通过服务器 IP 就能区分，其次情况，如果访问的是同一个服务器，就可以按照端口号来区分，再极少数情况下，碰巧访问的是同一个服务器，并且端口号相同，就可以在路由器这边自动映射成不同的端口号了，仍然能够进行区分~

3. IPv6

IPv4 使用 4 个字节表示 IP 地址 ==》 2^32 42亿9千万~~

IPv6 使用 16 个字节表示 IP 地址 ==》 2^128 == 》天文数字~~~

但 IPv6 的报头结构和 IPv4 是不兼容的~~~ 引入 IPv6 就意味着当前网络通信（路由器不支持）就需要更换支持 IPv6 的设备 ==》花钱！！！

网段划分

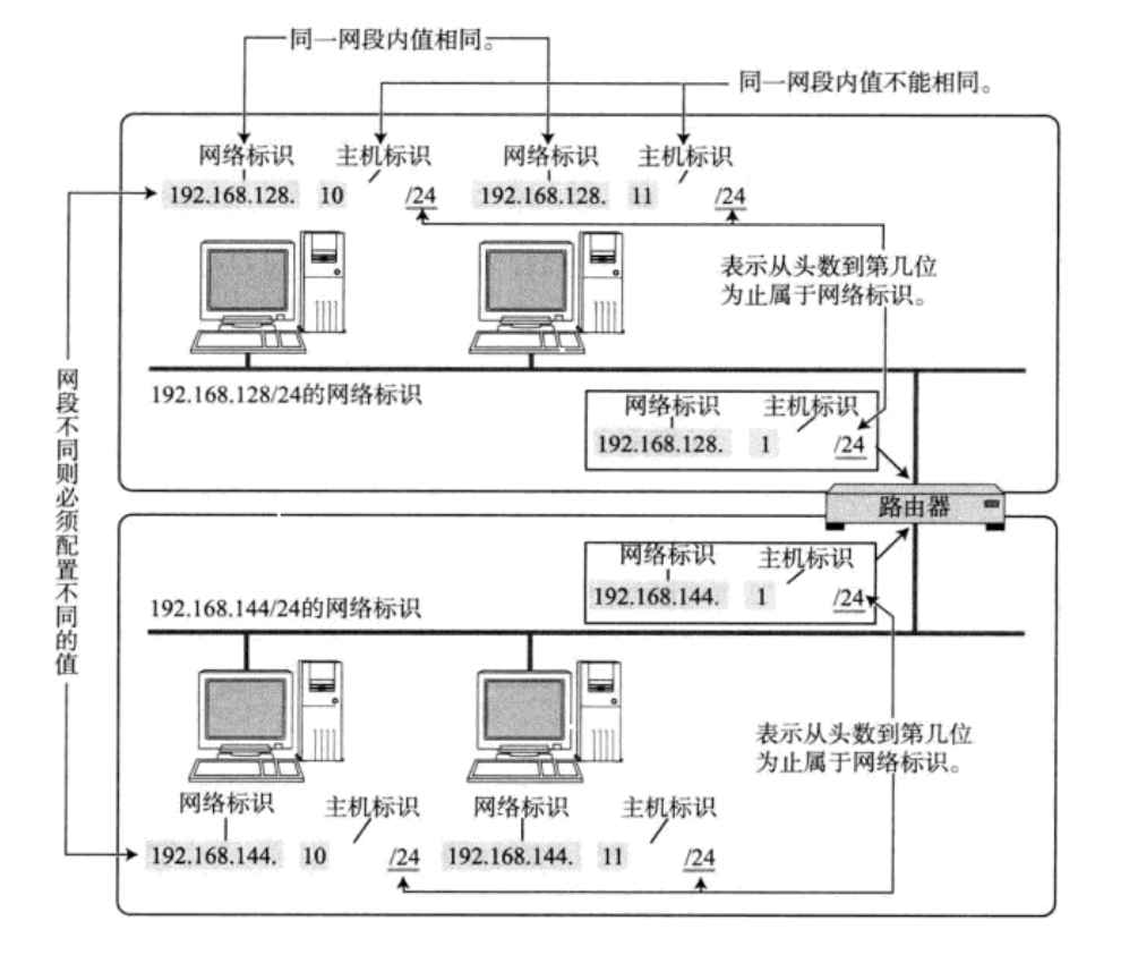

IP 地址分为两个部分，网络号和主机号

网络号：保证相互连接的两个网段具有不同的标识

主机号：同一网段内，主机之间具有相同的网络号，但是必须有不同的主机号~~

不同的子网，其实就是把网络号相同的主机放到一起

如果在子网中新增一台主机，则这台主机的网络号和这个子网的网络号要保持一致，但是主机号必须不能和子网中的其他主机重复

通过合理设置主机号和网络号，就可以保证在相互连接的网络中，每台主机的 IP 地址都不相同

那么问题来了，我们平时上网，也并没有配置呀，都是插好网线就 ok 了~~（手动管理子网内的 IP，是一个相当麻烦的事情）

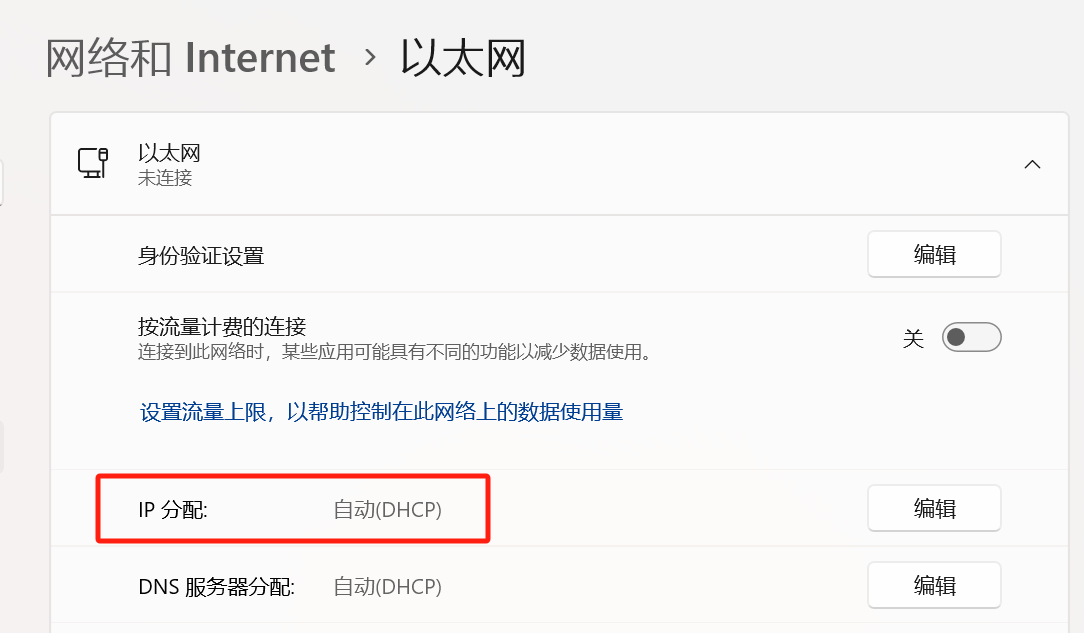

有一种技术叫做 DHCP，能够自动的给子网内新增的主机节点分配 IP 地址，避免了手动管理 IP 的不便~

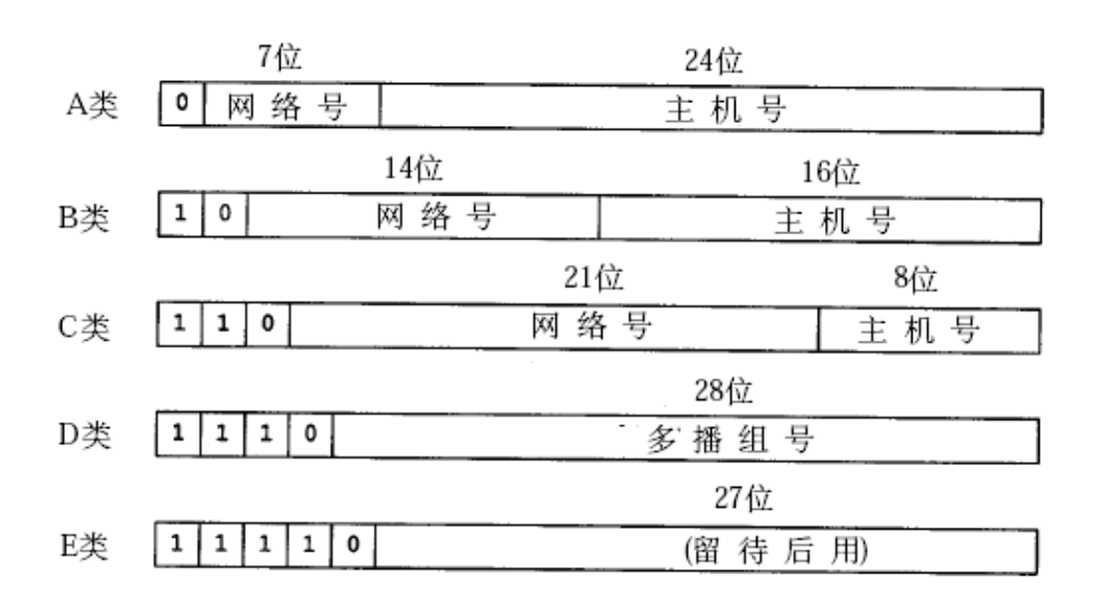

过去也曾经提出过一种划分网络号和主机号的方案，把所有的 IP 地址分为五类

随着网络的迅速发展，上面的划分方案的局限性很快显示出来，大多数组织均使用 B 类网络地址，导致 B 类地址很快就分配完了，而 A 类（24 位主机号，一般局域网没有这么多主机）却浪费了大量的 IP 地址。

针对这种情况，提出了心的划分方案，CIDR（Classless Interdomain Routing）

引入一个额外的子网掩码（subnet mask）来区分网络号和主机号，子网掩码也是一个 32 位的正整数（一般也以点分十进制标识），将 IP 地址和子网掩码进行”按位与“的操作，得到的结果就是网络号。

表示方法：使用斜线符号（ / ）标识网络前缀的长度，如 192.168.1.0/24，其中 192.168.1 是网络前缀，24 表示网络前缀占 32 位 IP 地址中的前 24 位，子网掩码为 255.255.255.0，剩余的 8 位用于标识主机，可分配 256 个主机地址（一般家用宽带的子网掩码都是 255.255.255.0，剩余 256 个地址足够家里的联网设备使用~~）
