顶点/片元着色器染色

创建材质球及Shader同名文件VFColor

//Update NOTE：replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'
Shader "CreateTest/VFColor"
{Properties{_Color("颜色",Color)=(1,1,1,1)}SubShader{Pass{//顶点片元着色器要写在Pass通道内CGPROGRAM  //Cg语言开始的定界符#pragma vertex vert  //通过Cg命令，设定vert()函数为顶点着色器调用的回调函数#pragma fragment frag  //通过Cg命令，设定frag()函数为片元着色器调用的回调函数//如果在Cg语言中，需要材质球的属性值，则需要导入变量fixed4 _Color;//变量名称，需要与材质中属性的名称，保持一致//GPU在几何阶段运行的回调函数（顶点着色器）//要做什么？将模型空间下的点，转换到裁剪空间下//要传入什么？CPU传递过来的模型空间下的点的位置，传出是什么？点在裁剪空间下点的位置//POSITION语义，告诉GPU，你将模型空间下的点的位置，赋值到v变量中//SV_POSITION语义，告诉GPU，我将计算后的裁剪空间下的点的位置，放在了函数返回值中float4 vert(float4 v:POSITION): SV_POSITION{//矩阵运算做坐标转换//Unity的内置矩阵UNITY_MATRIX_MVP，可以将点从模型空间，转换到裁剪空间下//返回就会把数据传回GPU，继续执行渲染流水线return UnityObjectToClipPos(v);}//GPU在光栅化阶段运行的回调函数（片元着色器）//要做什么？给物体上的所有顶点进行染色//传入是什么？顶点着色器经过计算后，点在裁剪空间下的位置。         //传出是什么？需要渲染的点的颜色//SV_POSITION语义：告诉GPU，你将顶点着色器算出来的裁剪空间下的点的位置//赋值在v变量中//SV_Target语义：告诉GPU,我当前要显示的点的颜色值是多少，你显示出来fixed4 frag(float4 v:SV_POSITION): SV_Target{return _Color;}ENDCG  //Cg语言结束的定界符}}Fallback "Diffuse"
}

表面体着色器染色

创建材质球及Shader同名文件SurfaceColor(Shader文件选择Standard Surface Shader)

编写相关代码如下所示：

Shader "CreateTest/SurfaceColor"
{Properties{_Color("颜色",Color)=(1,1,1,1)}SubShader{CGPROGRAM//设定表面体着色器的回调函数为surf（），并且使用标准光照#pragma surface surf Standard//设定表面体着色器最低的DirectX版本为9.0#pragma target 3.0//表面体着色器传递过来的纹理的UV坐标数据struct Input{float2 uv_MainTex;};fixed4 _Color;//表面体着色器（基于VF封装）//参数1：从CPU获得的数据//参数2：SurfaceOutputStandard是表面体着色器定义的标准Shader的返回值结构//如果要实现效果，只需要找到对应的属性，进行赋值即可void surf(Input IN,inout SurfaceOutputStandard o){//Albedo是SurfaceOutputStandard定义的修改颜色的属性//_Color.rgb是取属性中配置的颜色的rgb分量，是fixed3o.Albedo=_Color.rgb;//Alpha是SurfaceOutputStandard定义的修改透明度的属性o.Alpha=_Color.a;}ENDCG}Fallback "Diffuse"
}

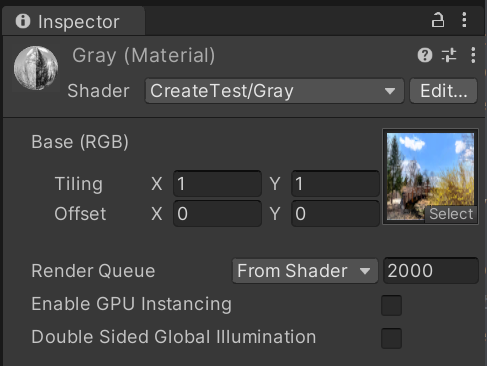

实现去色相关Shader

相关代码如下：

// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'Shader "CreateTest/Gray" {Properties{_MainTex("Base (RGB)", 2D) = "white" {}}SubShader{Pass{CGPROGRAM#pragma vertex vert    #pragma fragment frag    #include "UnityCG.cginc" sampler2D _MainTex;struct vertexOutput {float4 pos : SV_POSITION;float4 tex : TEXCOORD0;};vertexOutput vert(appdata_full input){vertexOutput output;output.pos = UnityObjectToClipPos(input.vertex);output.tex = input.texcoord;return output;}float4 frag(vertexOutput input) : COLOR{float4 col = tex2D(_MainTex, input.tex);//参考UnityCG.cginc中的Luminancefloat grey = dot(col.rgb, fixed3(0.22, 0.707, 0.071));col.rgb = float3(grey, grey, grey);return col;}ENDCG}}//如果以上SubShader渲染失败则回滚采用Diffuse    FallBack "Diffuse"
}

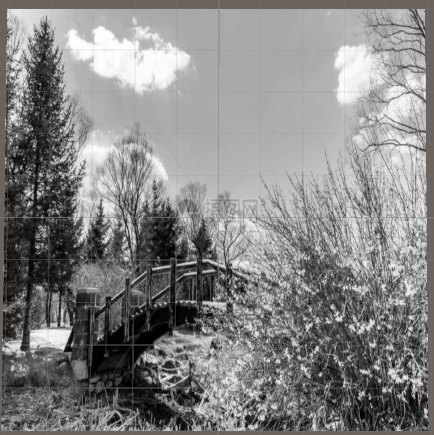

猜测修改Unity的内置图片Shader,将颜色rgb运算后，会得到这个结果。
