细说STM32单片机FreeRTOS互斥量及其编程实例

news 2025/4/30 10:13:08

一、互斥量的工作原理

1、优先级继承

2、互斥量相关函数详解

（1）创建互斥量

（2）获取和释放互斥量

二、互斥量使用示例

1、示例功能和CubeMX项目设置

（1）RCC、SYS、Code Generator、USART3、TIM6、NVIC

（2）RTOS

2、程序功能实现

（1）主程序

（2）FreeRTOS对象初始化

（3）3个任务的功能实现

3、运行与测试

使用信号量进行互斥型资源访问控制时，容易出现优先级翻转(priority inversion)现象。其现象展示可以参考本文作者的其他文章：

参考文章：细说STM32单片机FreeRTOS优先级翻转及其展示实例-CSDN博客 https://wenchm.blog.csdn.net/article/details/147580660?spm=1011.2415.3001.5331

互斥量是对信号量的一种改进，增加了优先级继承机制，虽不能完全消除优先级翻转问题，但是可以缓减该问题。

一、互斥量的工作原理

1、优先级继承

事实上，并不希望在TaskHP等待TaskLP释放信号量的过程中，被一个比TaskHP优先级低的任务抢占了CPU的使用权。也就是说，不希望在参考文章图中t4时就出现TaskMP抢占CPU使用权的情况。

为此，FreeRTOS在二值信号量的功能基础上引入了优先级继承(priority inheritance)机制，这就是互斥量。使用了互斥量后，3个任务运行过程变为上图所示的时序图。

在t1时刻，低优先级任务TaskLP处于运行状态，并且获取了一个互斥量mutex。
在t2时刻，高优先级任务TaskHP进入运行状态，它申请互斥量mutex，但是互斥量被任务TaskLP占用，所以，TaskHP在t3时刻进入阻塞等待状态，TaskLP进入运行状态。但是在t3时刻，FreeRTOS将TaskLP的优先级临时提高到与TaskHP相同的级别，这就是优先级继承。
在t4时刻，中等优先级任务TaskMP进入就绪状态，发生任务调度，但是因为TaskLP的临时优先级高于TaskMP，所以TaskMP无法获得CPU的使用权，只能继续处于就绪状态。
在t5时刻，任务TaskLP释放互斥量，任务TaskHP立刻抢占CPU的使用权，并恢复TaskLP原来的优先级。
在t6时刻，TaskHP进入阻塞状态后，TaskMP才进入运行状态。

互斥量引入了优先级继承机制，临时提升了占用互斥量的长优先级任务TaskLP的优先级，与申请互斥量的高优先级任务TaskHP的优先级相同，这样就避免了被中间优先级的任务TaskMP抢占CPU的使用权，保证了高优先级任务运行的实时性。互斥量特别适用于互斥型资源访问控制。

使用互斥量可以减缓优先级翻转的影响，但是不能完全消除优先级翻转的问题。例如，在上图中，若TaskMP在t2时刻之前抢占了CPU，在TaskMP运行期间TaskHP可以抢占CPU，但是因为要等待TaskLP释放占用的互斥量，还是要进入阻塞状态等待，还是会让TaskMP占用CPU运行。

2、互斥量相关函数详解

（1）创建互斥量

函数xSemaphoreCreateMutex()以动态分配内存方式创建互斥量，xSemaphoreCreateMutexStatic()以静态分配内存方式创建互斥量。其中，函数xSemaphoreCreateMutex()的原型定义如下：

* \defgroup xSemaphoreCreateMutex xSemaphoreCreateMutex
* \ingroup Semaphores
#if( configSUPPORT_DYNAMIC_ALLOCATION == 1 )
#define xSemaphoreCreateMutex() xQueueCreateMutex( queueQUEUE_TYPE_MUTEX )
#endif

它调用了文件queue.c中的函数xQueueCreateMutex()，这个函数的原型定义如下：

#if( ( configUSE_MUTEXES == 1 ) && ( configSUPPORT_DYNAMIC_ALLOCATION == 1 ) )QueueHandle_t xQueueCreateMutex( const uint8_t ucQueueType )
{QueueHandle_t xNewQueue;const UBaseType_t uxMutexLength = ( UBaseType_t ) 1, uxMutexSize = ( UBaseType_t ) 0;xNewQueue = xQueueGenericCreate( uxMutexLength, uxMutexSize, ucQueueType );prvInitialiseMutex( ( Queue_t * ) xNewQueue );return xNewQueue;
}#endif /* configUSE_MUTEXES */

其中，参数ucQueueType表示要创建的对象类型，常量queueQUEUE_TYPE_MUTEX用于创建互斥量，常量queueQUEUE_TYPE_RECURSIVE_MUTEX用于创建递归互斥量。

函数xSemaphoreCreateMutex(的返回数据类型是QueueHandle_t，是所创建互斥量的句柄。

（2）获取和释放互斥量

获取互斥量使用函数xSemaphoreTake()，释放信号量使用函数xSemaphoreGive()，这两函数的用法与获取和释放二值信号量一样。

互斥量不能在ISR中使用，因为互斥量具有针对任务的优先级继承机制，而ISR不是任务。所以，函数xSemaphoreGiveFromISR()和xSemaphoreTakeFromISR()不能应用于互斥量。

二、互斥量使用示例

1、示例功能和CubeMX项目设置

设计一个示例演示使用互斥量时避免出现优先级翻转现象。本示例的主要功能与参考文章的示例相同，只是将其中的二值信号量换成了互斥量。

继续使用旺宝红龙开发板STM32F407ZGT6 KIT V1.0。

（1）RCC、SYS、Code Generator、USART3、TIM6、NVIC

与参考文章相同。

（2）RTOS

删除FreeRTOS中原来的二值信号量token,创建一个互斥量token。其他内容的设置与参考文章相同。

在FreeRTOS参数配置的Mutex页面，创建一个名称为token的互斥量：

2、程序功能实现

（1）主程序

在CubeMX里，生成代码，在CubeIDE里打开项目。自动生成绝大多数的代码。

私有代码是需要手动添加的。手动添加include:

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include <stdio.h>
/* USER CODE END Includes */

手动添加PFP原型：

/* USER CODE BEGIN PFP */
uint16_t HexToASCII(uint8_t data_hex);
/* USER CODE END PFP */

手动添加启动菜单私有代码对：

/* USER CODE BEGIN 2 */uint8_t startstr[] = "Demo6_2:Using Mutex To avoid priority inversion.\r\n";HAL_UART_Transmit(&huart3,startstr,sizeof(startstr),0xFFFF);// start menu// transmit 32bit BaudRate，process low 16b only.uint8_t startstr2[] = "Baud Rate = ";HAL_UART_Transmit(&huart3,startstr2,sizeof(startstr2),0xFFFF);uint16_t high8Bits = HexToASCII((huart3.Init.BaudRate>>8) & 0xFF); 		//high 8bituint16_t low8Bits = HexToASCII(huart3.Init.BaudRate & 0xFF); 				//low 8bitHAL_UART_Transmit(&huart3,&high8Bits,2,100);								//transmit high 8 bitHAL_UART_Transmit(&huart3,&low8Bits,2,100);								//transmit low 8 bituint8_t startstr3[] = "\r\n";HAL_UART_Transmit(&huart3,startstr3,sizeof(startstr3),0xFFFF);HAL_Delay(10);//orprintf("Baud Rate = %ld.\r\n\r\n",huart3.Init.BaudRate);uint8_t startstr4[] = "1. Connect to PC via USART3.\r\n";HAL_UART_Transmit(&huart3,startstr4,sizeof(startstr4),0xFFFF);uint8_t startstr5[] = "2. View result on PC via ComAssistant.\r\n\r\n";HAL_UART_Transmit(&huart3,startstr5,sizeof(startstr5),0xFFFF);/* USER CODE END 2 */

手动添加用户函数私有代码对：

/* USER CODE BEGIN 4 */
int __io_putchar(int ch)
{HAL_UART_Transmit(&huart3,(uint8_t*)&ch,1,0xFFFF);return ch;
}//将单个字节转化为两个ASCII字符进行显示，即一个字节转化为两个字节。
//如0x27，转化为'2' '7'两个字符。
uint16_t HexToASCII(uint8_t data_hex)
{uint8_t data_ASCII_H;uint8_t data_ASCII_L;uint16_t data_ASCII;data_ASCII_H = ((data_hex >> 4) & 0x0F);data_ASCII_L = data_hex & 0x0F;if(data_ASCII_H <= 9){data_ASCII_H += 0x30;}else if((data_ASCII_H >= 10) && (data_ASCII_H <= 15)){data_ASCII_H += 0x37;}if(data_ASCII_L <= 9){data_ASCII_L += 0x30;}else if((data_ASCII_L >= 10) && (data_ASCII_L <= 15)){data_ASCII_L += 0x37;}//HAL_UART_Transmit打印输出顺序是先低8b后高8bdata_ASCII = (((data_ASCII_L & 0x00FF) << 8) | data_ASCII_H);return data_ASCII;
}/* USER CODE END 4 */

用户函数中，最特别的是串口发送32位波特率的函数处理，波特率是32位字节数值，串口接手并显示的是ASCII，串口发送函数不能直接发送uint32_t数值，需要做转换。

（2）FreeRTOS对象初始化

函数MX_FREERTOS_Init()用于创建在CubeMX中设计的互斥量token和3个任务。

自动生成includes，并手动添加私有includes:

/* Includes ------------------------------------------------------------------*/
#include "FreeRTOS.h"
#include "task.h"
#include "main.h"
#include "cmsis_os.h"/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "usart.h"
#include "semphr.h"
/* USER CODE END Includes */

自动生成3个任务函数和1个互斥量句柄的定义：

/* Definitions for Task_High */
osThreadId_t Task_HighHandle;
const osThreadAttr_t Task_High_attributes = {.name = "Task_High",.stack_size = 128 * 4,.priority = (osPriority_t) osPriorityHigh,
};
/* Definitions for Task_Middle */
osThreadId_t Task_MiddleHandle;
const osThreadAttr_t Task_Middle_attributes = {.name = "Task_Middle",.stack_size = 128 * 4,.priority = (osPriority_t) osPriorityNormal,
};
/* Definitions for Task_Low */
osThreadId_t Task_LowHandle;
const osThreadAttr_t Task_Low_attributes = {.name = "Task_Low",.stack_size = 128 * 4,.priority = (osPriority_t) osPriorityLow,
};
/* Definitions for token */
osMutexId_t tokenHandle;
const osMutexAttr_t token_attributes = {.name = "token"
};

其中，osMutexId_t是在文件cmsis_os2.h中定义的类型，就是一个void指针类型。

osMutexAttr_t是在文件cmsis_os2.h中定义的结构体类型，用于描述互斥量的属性，其定义如下：

// Mutex attributes (attr_bits in \ref osMutexAttr_t).
#define osMutexRecursive      0x00000001U ///< Recursive mutex.
#define osMutexPrioInherit    0x00000002U ///< Priority inherit protocol.
#define osMutexRobust         0x00000008U ///< Robust mutex.

在使用动态分配内存方式创建互斥量时，只需设置互斥量名称即可，控制块由FreeRTOS自动创建和分配内存。

自动声明函数原型：

/* Private function prototypes -----------------------------------------------*/
/* USER CODE BEGIN FunctionPrototypes *//* USER CODE END FunctionPrototypes */void AppTask_High(void *argument);
void AppTask_Middle(void *argument);
void AppTask_Low(void *argument);void MX_FREERTOS_Init(void); /* (MISRA C 2004 rule 8.1) */

自动创建3个任务和互斥量：

/*** @brief  FreeRTOS initialization* @param  None* @retval None*/
void MX_FREERTOS_Init(void)
{/* Create the mutex(es) *//* creation of token */tokenHandle = osMutexNew(&token_attributes);/* Create the thread(s) *//* creation of Task_High */Task_HighHandle = osThreadNew(AppTask_High, NULL, &Task_High_attributes);/* creation of Task_Middle */Task_MiddleHandle = osThreadNew(AppTask_Middle, NULL, &Task_Middle_attributes);/* creation of Task_Low */Task_LowHandle = osThreadNew(AppTask_Low, NULL, &Task_Low_attributes);
}

在函数MX_FREERTOS_Init()中使用函数osMutexNew()创建互斥量，这是在sis_os2.h中定义的CMSIS-RTOS标准接口函数。根据传递的互斥量属性，osMutexNew()自动判别是创建互斥量，还是创建递归互斥量。在创建互斥量时，函数会根据属性设置，自动调用SmaphoreCreateMutex()以动态分配内存方式创建互斥量，或调用xSemaphoreCreateMutexStatic()以静态分配内存方式创建互斥量。

（3）3个任务的功能实现

自动生成3个任务函数的框架，需要手动添加框架内的用户私有代码：

/* USER CODE BEGIN Header_AppTask_High */
/*** @brief  Function implementing the Task_High thread.* @param  argument: Not used* @retval None*/
/* USER CODE END Header_AppTask_High */
void AppTask_High(void *argument)
{/* USER CODE BEGIN AppTask_High *//* Infinite loop */uint8_t	strHigh[]="Task_High get token,transmit a message,give token and then Block.\n";for(;;){if (xSemaphoreTake(tokenHandle, portMAX_DELAY)==pdTRUE){HAL_UART_Transmit(&huart3,strHigh,sizeof(strHigh),300);HAL_Delay(10);xSemaphoreGive(tokenHandle);}vTaskDelay(500);}/* USER CODE END AppTask_High */
}/* USER CODE BEGIN Header_AppTask_Middle */
/**
* @brief Function implementing the Task_Middle thread.
* @param argument: Not used
* @retval None
*/
/* USER CODE END Header_AppTask_Middle */
void AppTask_Middle(void *argument)
{/* USER CODE BEGIN AppTask_Middle *//* Infinite loop */uint8_t	strMid[]="Task_Middle is running without token. \n";for(;;){HAL_UART_Transmit(&huart3,strMid,sizeof(strMid),300);HAL_Delay(10);vTaskDelay(500);}/* USER CODE END AppTask_Middle */
}/* USER CODE BEGIN Header_AppTask_Low */
/**
* @brief Function implementing the Task_Low thread.
* @param argument: Not used
* @retval None
*/
/* USER CODE END Header_AppTask_Low */
void AppTask_Low(void *argument)
{/* USER CODE BEGIN AppTask_Low *//* Infinite loop */uint8_t	str1[]="Task_Low take token. \n";uint8_t	str2[]="Task_Low give token. \n";for(;;){if (xSemaphoreTake(tokenHandle, pdMS_TO_TICKS(200))==pdTRUE){HAL_UART_Transmit(&huart3,str1,sizeof(str1),300);HAL_Delay(1000);	///<连续延时，但是不释放信号量，期间会被Task_Middle抢占任务HAL_UART_Transmit(&huart3,str2,sizeof(str2),300);HAL_Delay(10);		///<必须延时,避免换行符\n不能被正常输出xSemaphoreGive(tokenHandle);}vTaskDelay(20);}/* USER CODE END AppTask_Low */
}

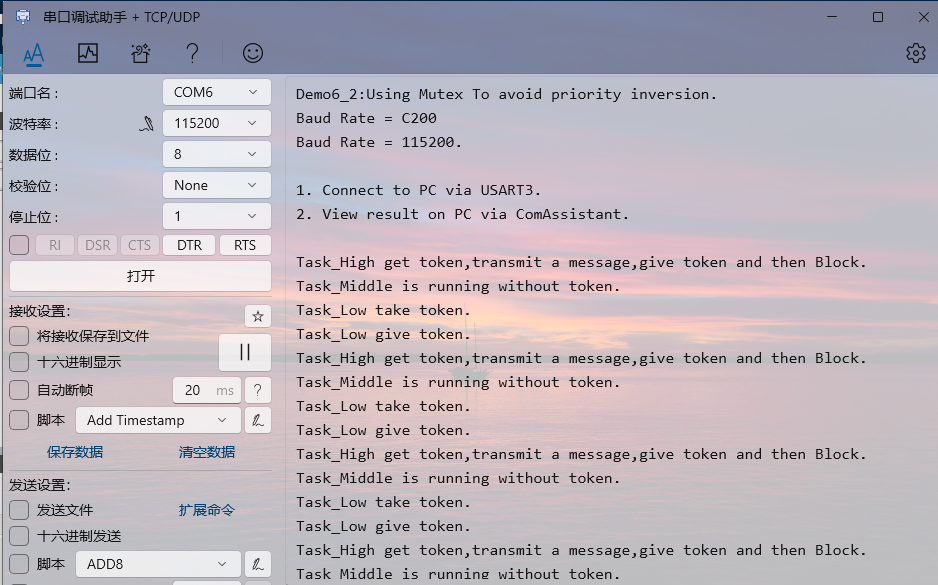

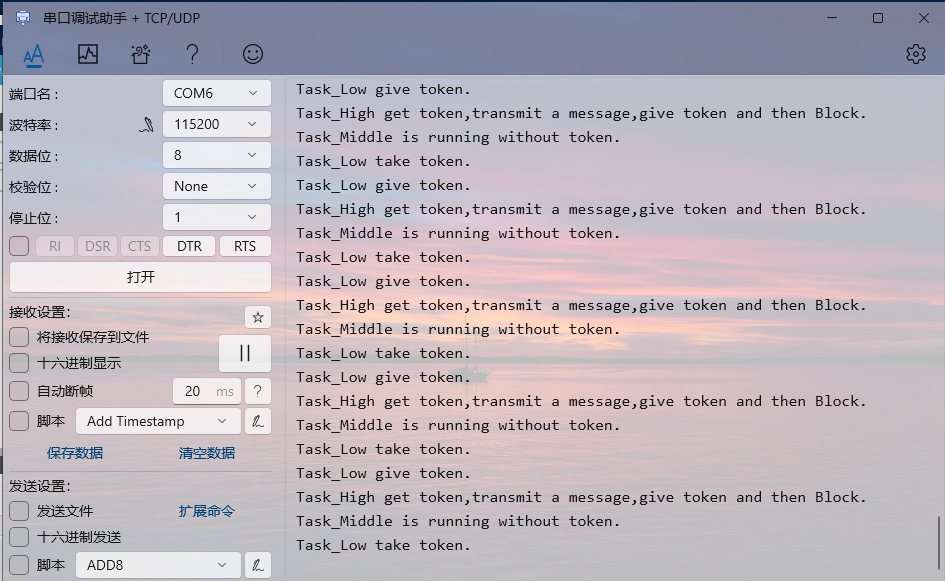

3、运行与测试

在这个示例中，由于使用了互斥量，在高优先级任务Task_High试图获取互斥量时，如果互斥量被Task_Low占用着，FreeRTOS会将Task_Low的优先级临时提高到Task_High的优先级。这样，在Task_Low占用互斥量运行期间，Task_Middle就无法抢占CPU运行，在Task_Low释放互斥量后，Task_High就能抢占CPU立刻运行。所以，使用互斥量，就避免了高优先级任务被中等优先级任务插队运行的情况。
