云原生--核心组件-容器篇-7-Docker私有镜像仓库--Harbor

1、Harbor的定义与核心作用

• 定义：
  Harbor是由VMware开源的企业级容器镜像仓库系统，后捐赠给 CNCF (Cloud Native Computing Foundation)。它基于Docker Registry扩展了企业级功能，用于存储、分发和管理容器镜像（如Docker、OCI标准镜像）及其他制品（如Helm Chart、CNAB等）。

• 核心作用：

  • 镜像管理：提供安全、高效的镜像存储与版本控制。
  • 权限控制：支持细粒度的访问权限管理。
  • 安全扫描：集成漏洞扫描工具（如Clair）确保镜像安全。
  • 镜像复制：支持跨数据中心或云环境的镜像同步。
  • 审计日志：记录用户操作，满足合规性要求。

2、Harbor的核心功能

（1）、企业级权限管理

• RBAC（基于角色的访问控制）：
  • 支持按项目分配用户权限（如Guest、Developer、Admin）。
  • 可自定义角色，根据用户的角色来管理对项目和资源的访问权限，满足多团队协作需求。
• 集成身份认证：
  • 支持对接LDAP/AD，与企业现有用户体系无缝集成。

（2）、镜像安全与扫描

• 漏洞扫描：
  • 集成Clair等工具，自动扫描镜像中的已知漏洞。
  • 可配置镜像推送时的自动扫描策略。
• 内容信任：
  • 支持镜像签名（通过Notary），确保镜像来源可信。

扩展：Clair

Clair是一个开源项目，专注于为容器镜像提供漏洞静态分析的能力。它由CoreOS开发（后来CoreOS被Red Hat收购），旨在帮助用户识别并解决容器镜像中的安全问题。通过分析容器镜像的各个层，并将它们与已知的安全漏洞数据库进行比较，Clair能够检测出其中包含的软件包是否有任何公开的、已知的安全漏洞。

Clair工作流程：

1. 用户提交需要扫描的容器镜像至Clair。
2. Clair分析该镜像的各层，并提取出操作系统及软件包的信息。
3. 将提取的信息与Clair的漏洞数据库进行对比。
4. 根据对比结果生成漏洞报告，显示受影响的软件包、相关漏洞的描述以及建议的解决方案。
5. 用户根据报告更新镜像，修补发现的漏洞。

（3）、镜像生命周期管理

• 镜像复制：
  • 支持将镜像同步到远程Harbor实例（如灾备中心或多地部署）。
• 垃圾回收：
  • 自动清理未使用的镜像层，释放存储空间。
• 版本控制：
  • 支持保留或删除旧版本镜像，管理存储成本。

（4）、用户界面与扩展性

• Web界面：
  • 提供图形化界面管理项目、用户、镜像及操作日志。
• 镜像删除回收站：提供安全地删除镜像以及从回收站恢复的功能。
• API集成：
  • 提供RESTful API，支持与CI/CD工具（如Jenkins、GitLab）集成。
• 存储扩展：
  • 支持将镜像存储在对象存储（如AWS S3、阿里云OSS）中，实现高可用与弹性扩展。

3、Harbor的架构

（1）、架构分层

• 代理层：
  • Nginx反向代理：接收客户端请求（如浏览器、Docker CLI），并转发到后端服务。
• 功能层：
  • Portal：Web前端界面，基于Angular开发。
  • Core Service：核心业务逻辑组件，包括UI、token服务、API服务等，处理用户请求、权限验证等业务逻辑。
  • Job Service：异步任务处理（如镜像复制、漏洞扫描）。
  • Registry：基于Docker Registry的镜像存储引擎。核心组件，负责存储Docker镜像，并处理Docker客户端的push和pull请求。
  • Clair（可选）：漏洞扫描工具。
  • Log collector：收集各个组件的日志信息，便于问题排查和审计。
• 数据层：
  • PostgreSQL：存储元数据（如项目、用户、权限）。
  • Redis：缓存及任务队列管理。
  • 存储后端：本地文件系统或对象存储（如S3）。

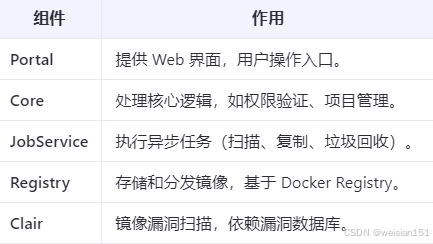

（2）、核心组件

4、Harbor的安装与配置

（1）、环境要求

• 硬件：至少2核CPU、4G内存、40G存储。
• 软件：Docker 1.10+、Docker Compose 1.6+。

（2）、安装步骤（以v2.4.1为例）

1. 下载安装包：
bash示例：

wget https://github.com/goharbor/harbor/releases/download/v2.4.1/harbor-online-installer-v2.4.1.tgz
tar zxvf harbor-online-installer-v2.4.1.tgz
cd harbor

2. 配置harbor.yml：

• 修改hostname（如harbor.example.com）。
• 配置数据库密码、管理员密码等。

3. 启动Harbor：
bash示例：

./install.sh

4. HTTPS 配置（可选）：

• 生成SSL证书（如Let’s Encrypt）。
• 修改harbor.yml中的HTTPS相关配置，重启服务。

5. 部署注意事项

• 内网环境：
  • 需配置Docker客户端信任私有仓库
    修改/etc/docker/daemon.json:

{"insecure-registries": ["your-harbor-host:port"]
}

6.重启docker

systemctl restart docker

7.镜像推送测试
bash示例：

docker tag my-image your-harbor-host:port/project/image:tag
docker push your-harbor-host:port/project/image:tag

5、Harbor的典型应用场景

（1）、企业级私有镜像管理仓库

• 场景：
  • 多团队协作开发，需隔离镜像仓库。
  • 需要权限控制（如限制敏感镜像访问）。

bash示例：

# 创建项目并分配权限
harbor admin create-project --project-name my-team --public false
harbor admin add-user-to-project --user admin --project my-team --role Admin

（2）、安全合规与漏洞管理

• 场景：
  • 需确保镜像无已知漏洞（如CVE）。
  • 需审计镜像操作日志。
• 操作：
  • 在Harbor Web界面启用漏洞扫描策略。
  • 通过API或CLI导出审计日志。

（3）、跨数据中心镜像同步

利用其镜像复制功能，可以在不同的地理位置或数据中心之间同步镜像，保证服务的连续性和可靠性。

• 场景：
  • 在多地部署Kubernetes集群，需同步镜像。
  • 灾备场景下镜像备份到异地仓库。
• 配置：
  • 在Harbor中配置“复制目标”（远程Harbor实例），设置定时任务。

6、Harbor的优势与特点

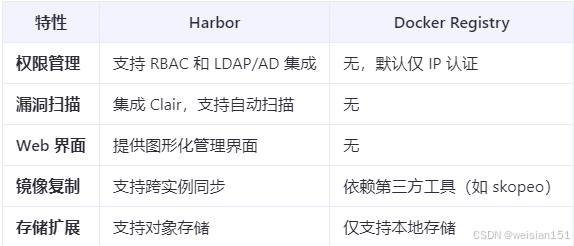

（1）、与Docker Registry的对比

（2）、核心优势

• 安全增强：漏洞扫描、镜像签名、细粒度权限控制。
• 易用性：图形化界面简化镜像和项目管理。
• 企业级扩展：支持高可用部署、多云存储、与 CI/CD 工具集成。

7、常见问题与解决方案

（1）、Harbor安装后无法访问Web界面？

• 原因：
  • 防火墙未开放端口（默认80/443）。
  • DNS解析问题（需确保hostname可解析）。
• 解决：
  bash示例：

# 检查服务状态
docker ps -a | grep harbor
# 查看日志
docker logs harbor-core

（2）、镜像推送时提示权限不足？

• 原因：
  • 用户未被分配项目权限。
  • 未登录Harbor或密码错误。
• 解决：
  bash示例：

docker logout your-harbor-host:port
docker login your-harbor-host:port -u admin -p your_password

（3）、如何启用漏洞扫描？

• 步骤：
  1. 在Harbor Web界面启用Clair组件。
  2. 进入项目设置，开启漏洞扫描策略。
  3. 推送镜像后，查看扫描结果。

8、总结

• Harbor是企业级容器镜像管理的首选解决方案，通过权限控制、安全扫描、镜像复制等功能，解决了Docker Registry的不足。
• 适用场景：
  • 多团队协作开发。
  • 需要严格的安全合规要求。
  • 跨数据中心或云环境部署。
• 关键价值：
  • 安全可控：漏洞扫描与权限隔离。
  • 高效管理：图形化界面与自动化任务。
  • 灵活扩展：支持多种存储后端与多云环境。
