FPGA-DDS信号发生器

news 2025/4/29 5:48:50

FPGA-DDS信号发生器

DDS基本原理

FPGA实现的DDS（直接数字频率合成）波形生成器是一种高效、灵活的数字信号生成技术，广泛应用于通信、雷达和测试设备中。其核心原理是通过数字计算生成特定频率的波形。

DDS通过相位累加、查找表(LUT)和数模转换(DAC) 三个步骤生成波形:

相位累加器: 以固定时钟频率 $F_{clk}$ 运行，每个时钟周期将当前相位值增加一个频率控制字M。相位值决定了波形的瞬时相位；
查找表(LUT): 存储预先计算的波形样本（如正弦波的离散幅度值）。相位累加器的输出作为地址索引，从LUT中读取对应幅值;
数模转换(DAC): 将数字幅值转换为模拟信号（需外部DAC）。若仅需数字输出（如仿真或数字处理），可省略DAC;
其输出频率公式为: $F_{out}=\frac{M}{2^N}F_{clk}$ ，其中N为累加器的位数。

ACM9767 DAC模块

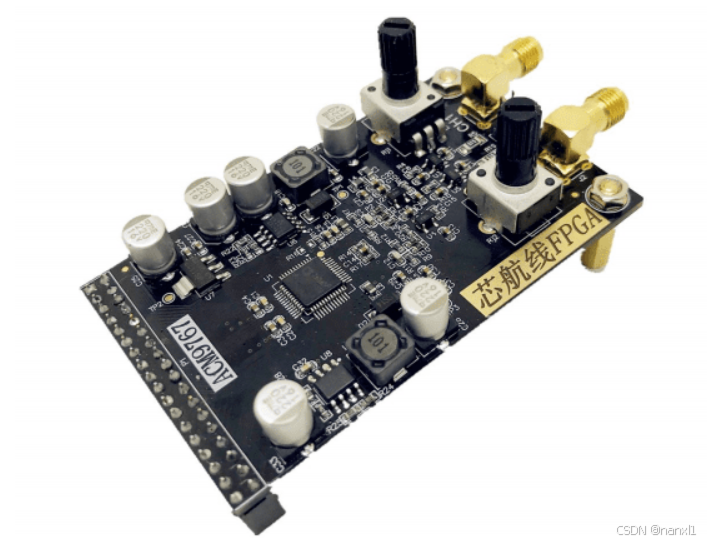

ACM9767是一个高速双通道DAC模块，每个通道数据分辨率为14位，输出电压为±5V，且转换速率高达125MHz，非常适合信号发生器、数字调制通信等应用。

在这里插入图片描述

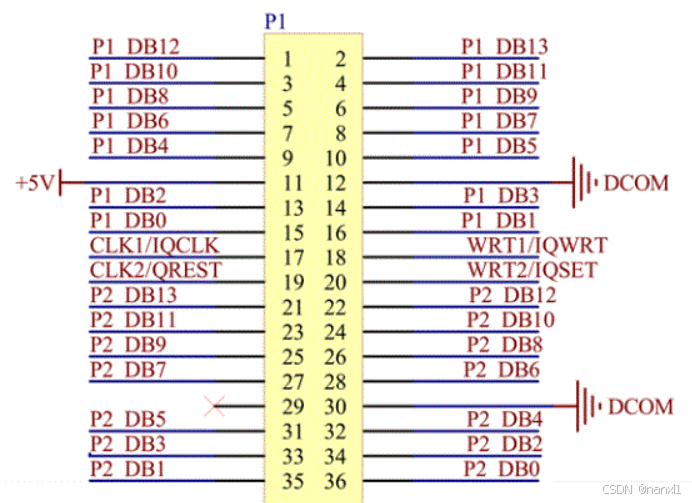

其引脚如下图所示，每个通道有14个数据引脚，1个时钟输入(CLK)，一个写入使能(WRT)，其中写入使能与CLK保持一致即可(根据芯片手册描述，CLK信号的上升沿必须提前或恰好和 WRT 信号的上升沿一起出现)。
在这里插入图片描述

总体设计

每个通道分别通过三个按键控制其生成信号的波形，频率和相位。其中频率的可选范围在1Hz-10MHz，每次按动按钮频率提高十倍。波形分为正弦波、三角波和方波。

DDS相关设计分三层。最底层为基本原理层，用三个ROM保存不同波形的信息，根据输入的频率字和相位字，输出一定频率的14位的Data。中间层模块中预设好能够选择的频率和相位，根据输入的频率选择字和相位选择字，得到对应的频率字和相位字，再调用最底层模块得到相应的Data输出。顶层模块例化两个中间层模块作为通道A和B，并例化6个按键，对两个通道的波形、频率和相位进行控制。

ACM9767模块

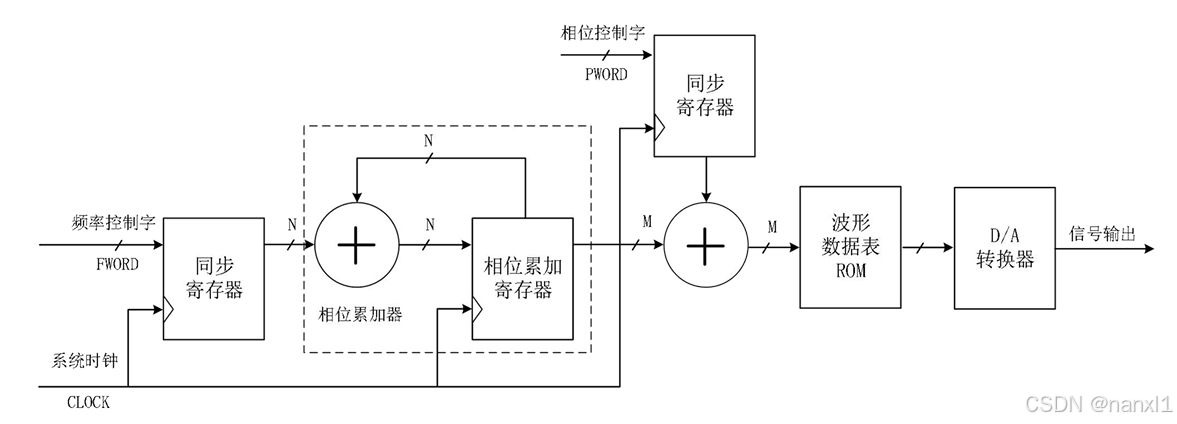

ACM9767模块为最底层模块，实现DDS信号发生器最底层的原理。主要实现的功能如图所示。其中D/A转换器的功能由外接硬件模块实现。

在这里插入图片描述

波形数据表ROM

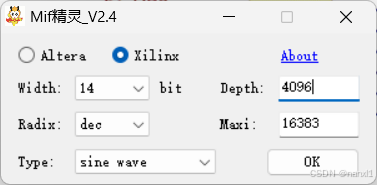

首先生成对应波形的LUT，LUT的深度为4096，也就是由4096个数据构成完整的波形，数据的位宽为14位(跟ACM9767的14位分辨率对应)，波形用厂商提供的软件生成。如下图所示，生成正弦波形的数据。

在这里插入图片描述
然后创建ROM IP核，将LUT存储到ROM中。

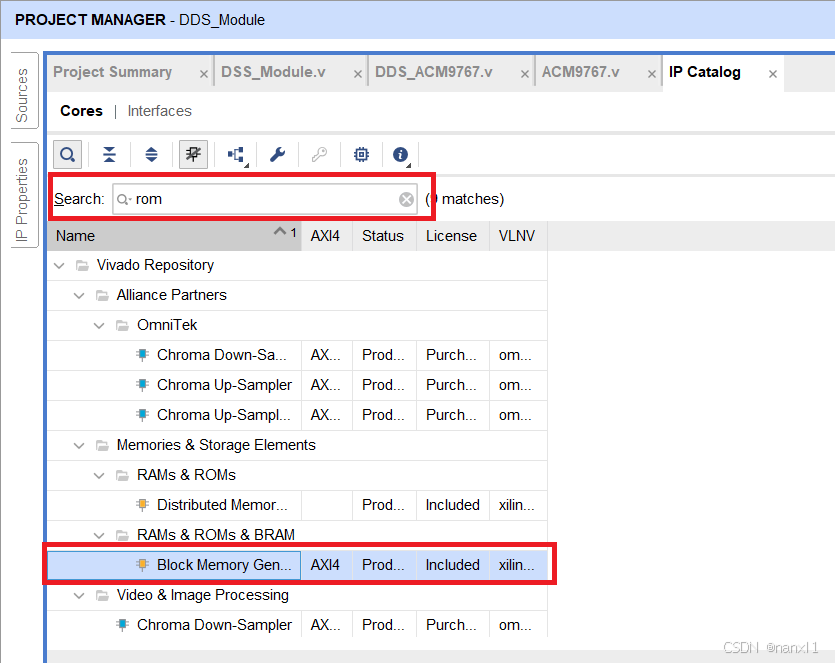

具体步骤为，打开IP Catalog，然后搜索rom，双击Block Memory …

在这里插入图片描述

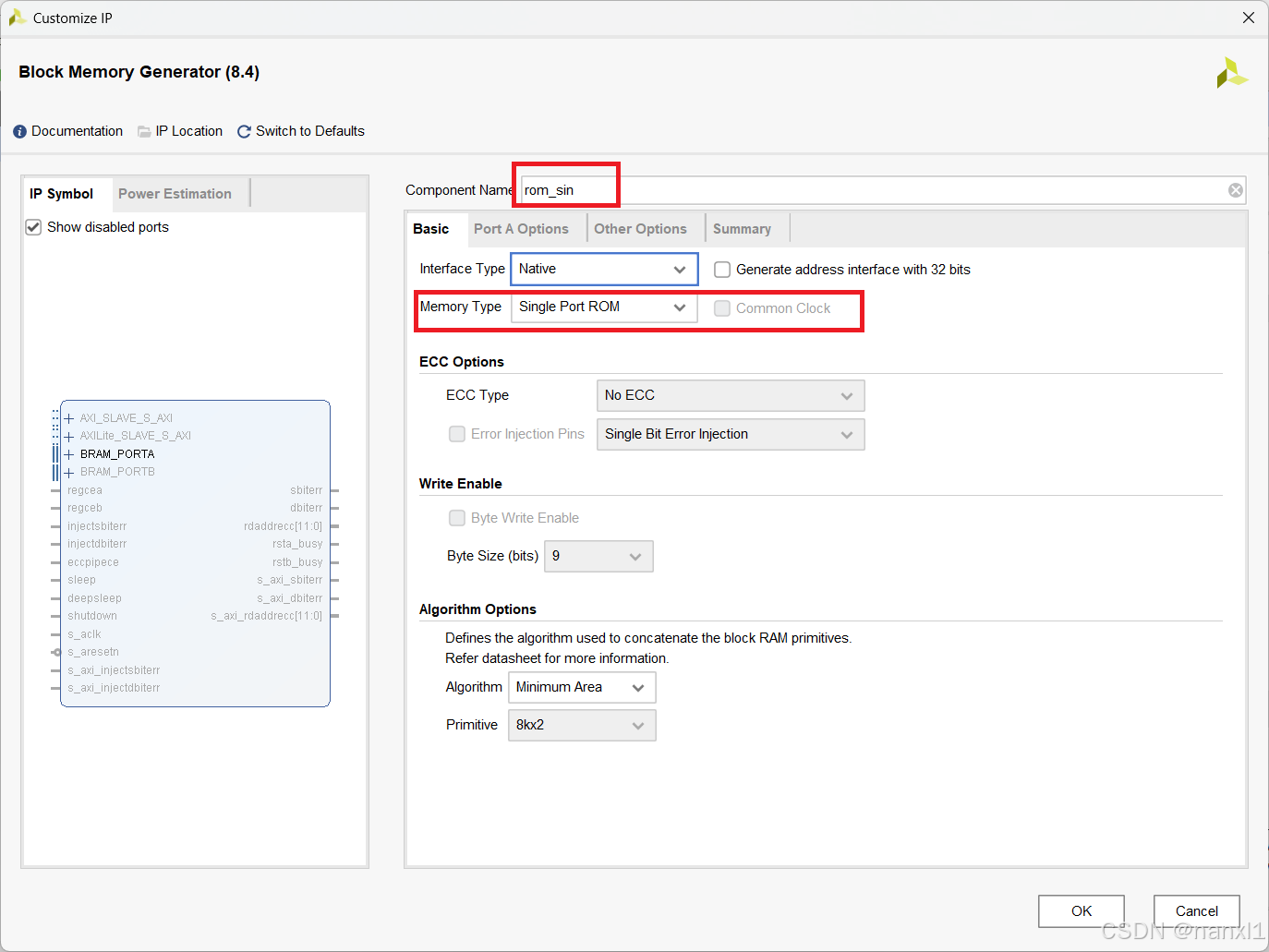

然后选择存储器类型为单口ROM，并将IP核名字改成rom_sin

在这里插入图片描述

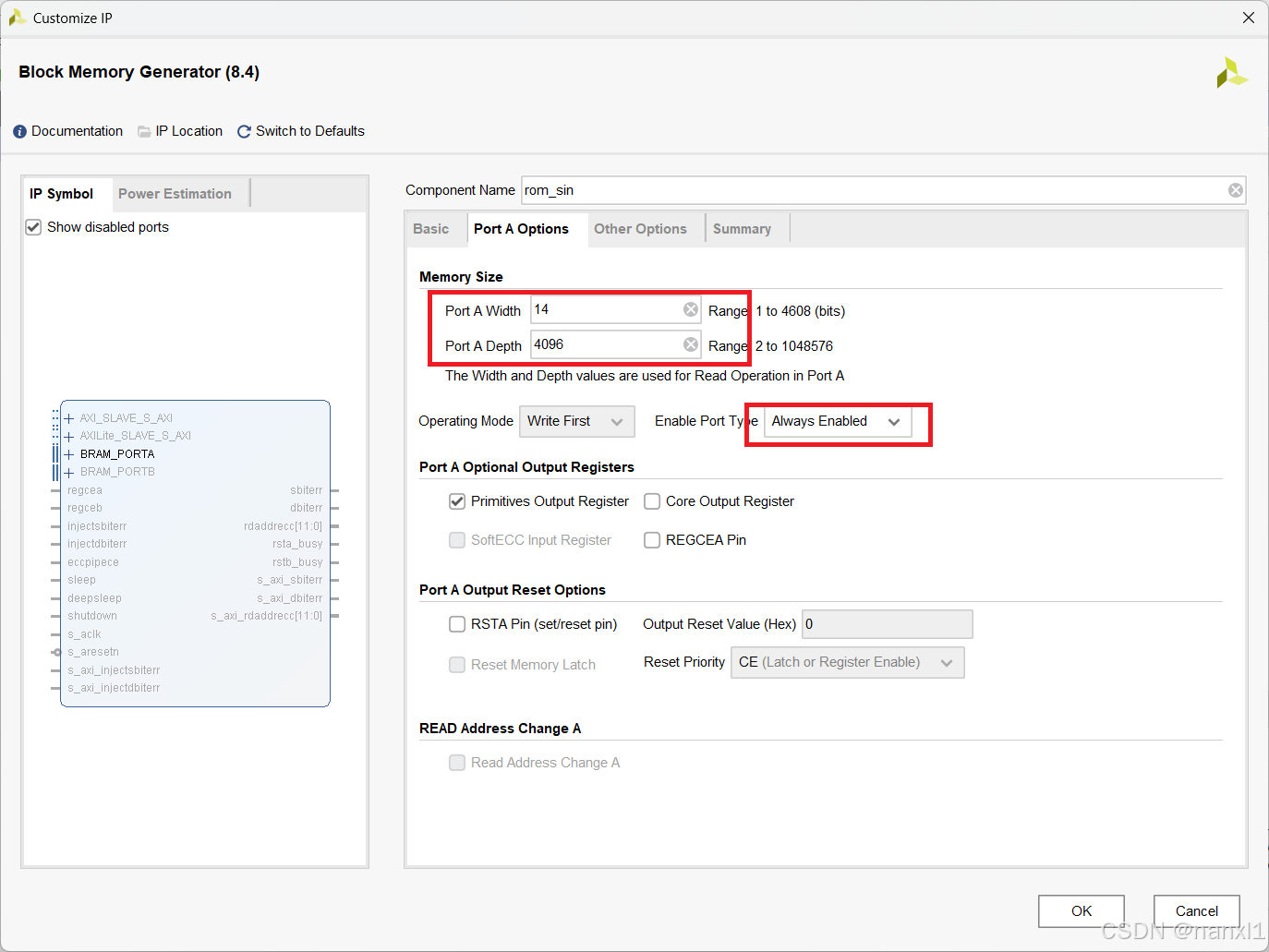

配置数据位宽为14，深度为4096，使能配置为一直使能即可

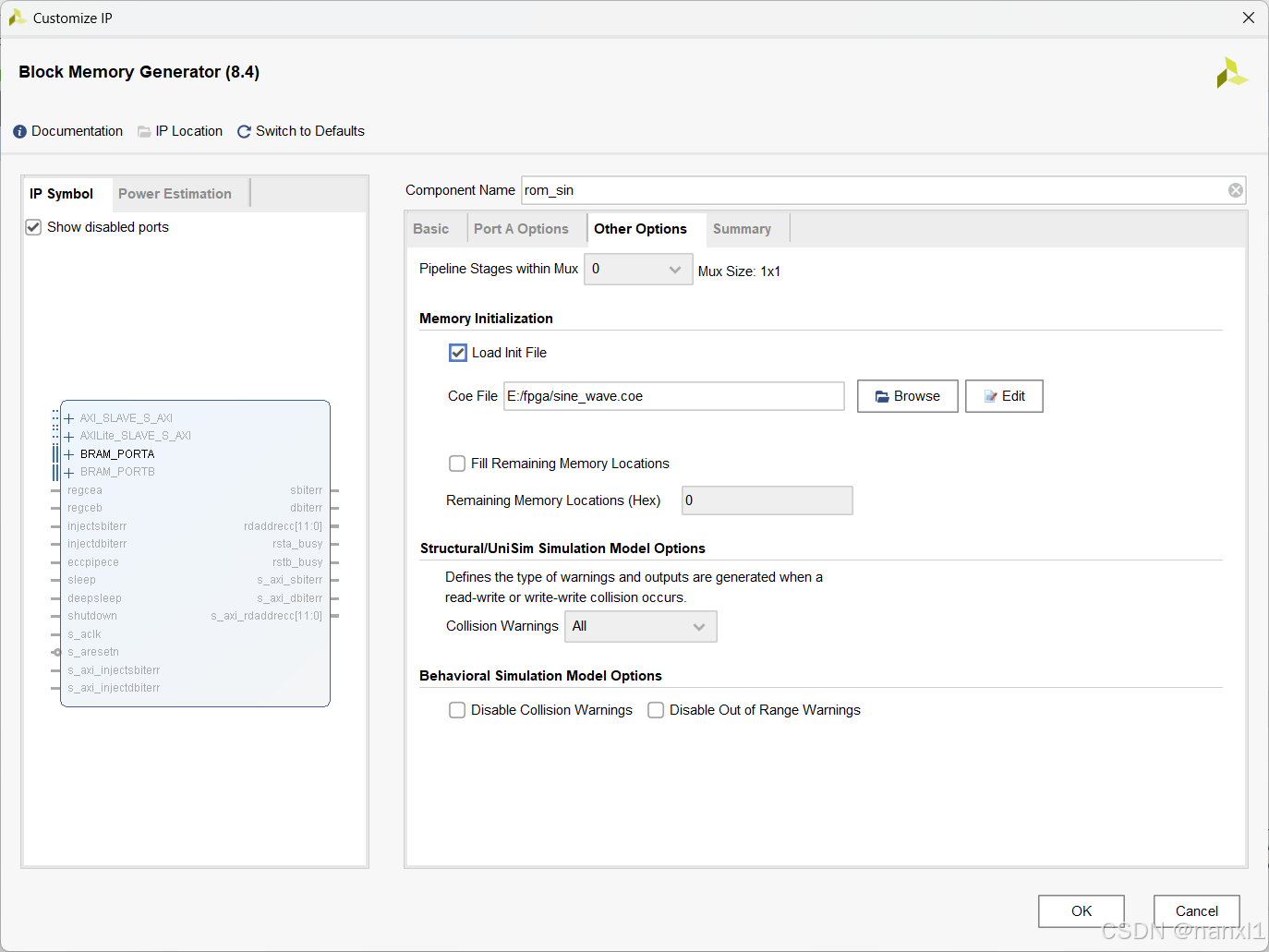

最后载入波形数据即可

在这里插入图片描述

按照以上方法生成方波和三角波的波形和ROM

ACM9767.v

需要注意这里相位累加器(Freq_ACC)的位数设为32位，相位控制器的位数为12(因为数据的深度为 $4096=2^{12}$ )，则输出波形的频率为:
$F_{out}=\frac{M}{2^{32}}*F_{clk}$

Note: 实际中使用时， $F_{clk}$ 通过锁相环产生125MHz频率的时钟信号,但仿真文件中始终信号波形为50MHz

module ACM9767(  Clk, Reset_n,Model_Sel[1:0],  // 选择时钟Fword[31:0],      // 频率控制字Pword[11:0],     // 相位控制字Data[13:0]        // 输出数据);input Clk;input Reset_n;input [1:0] Model_Sel;input [31:0] Fword;input [11:0] Pword;output reg [13:0] Data;// 频率控制字同步寄存器reg [31:0] Fword_r;always@(posedge Clk or negedge Reset_n)if(!Reset_n)Fword_r <= 0;elseFword_r <= Fword;// 相位控制字同步寄存器reg [11: 0] Pword_r;always@(posedge Clk or negedge Reset_n)if(!Reset_n)Pword_r <= 0;elsePword_r <= Pword;// 相位累加器reg [31:0] Freq_ACC;always@(posedge Clk or negedge Reset_n)if(!Reset_n)Freq_ACC <= 0;elseFreq_ACC <= Fword_r + Freq_ACC;// 波形数据表地址wire [11:0] Rom_Addr;assign Rom_Addr = Freq_ACC[31:20] + Pword_r;// 三角波wire [13: 0] Data_Tri;rom_triangular rom_triangular_ins(.clka(Clk),.addra(Rom_Addr),.douta(Data_Tri));// 正弦波wire [13: 0] Data_Sin;rom_sin rom_sin_ins(.clka(Clk),.addra(Rom_Addr),.douta(Data_Sin));// 方波wire [13:0] Data_Squ;rom_square rom_square_ins(.clka(Clk),.addra(Rom_Addr),.douta(Data_Squ));// 输出波形选择always@(posedge Clk or negedge Reset_n)if(!Reset_n)Data <= 0;else begincase(Model_Sel)0: Data <= Data_Tri;1: Data <= Data_Sin;2: Data <= Data_Squ;3: Data <= 0;endcaseend
endmodule

ACM9767_tb.v

`timescale 1ns / 1nsmodule ACM9767_tb();reg Clk;reg Reset_n;reg [1:0] Model_Sel;reg [31:0] Fword;reg [11:0] Pword;wire [13:0] Data;ACM9767 ACM9767_ins(.Clk(Clk), .Reset_n(Reset_n),.Model_Sel(Model_Sel),  // 选择时钟.Fword(Fword),      // 频率控制字.Pword(Pword),     // 相位控制字.Data(Data)        // 输出数据);initial Clk = 1;always #10 Clk = !Clk;initial beginReset_n = 0;#201;Reset_n = 1;Model_Sel = 0;Fword = 85899;   // 1khz  1msPword  = 0;#20000000;$stop;end
endmodule

DDS_ACM9767模块

DDS_ACM9767为中间模块，主要功能为根据计算出的频率字和相位字，预设频率和相位，并能通过频率选择字、相位选择字进行选择。

Note: 该模块仿真中设定的 $F_{clk}$ 为125MHz

DDS_ACM9767.v

// 时钟为125MHz
module DDS_ACM9767(Clk,Reset_n,Model_Sel[1:0],Fword_Sel[2:0],Pword_Sel[2:0],Data[13:0]);input Clk;input Reset_n;input [1:0] Model_Sel;input [2:0] Fword_Sel;input [2:0] Pword_Sel;output wire [13:0] Data;// Fwordreg [31:0] Fword;always@(posedge Clk or negedge Reset_n)if(!Reset_n)Fword <= 0;else begincase(Fword_Sel)0: Fword <= 34;    // 1Hz  1/(125MHz)/2^{32}1: Fword <= 344;  // 10Hz2: Fword <= 3436;  // 100Hz3: Fword <= 34360;  // 1KHz4: Fword <= 343597;  // 10KHz5: Fword <= 3435974; // 100KHZ6: Fword <= 34359738;  // 1MHz7: Fword <= 343597384;  // 10MHzdefault: Fword <= 0;endcaseend// Pwordreg [11:0] Pword;always@(posedge Clk or negedge Reset_n)if(!Reset_n)Pword <= 0;else begincase(Pword_Sel)0: Pword <= 0;   // 01: Pword <= 341;  // 30      4096 / 122: Pword <= 683; // 603: Pword <= 1024;  // 904: Pword <= 1707;  // 1505: Pword <= 2048;  // 1806: Pword <= 3072;  // 2707: Pword <= 3641;  // 320default: Pword <= 0;endcaseendACM9767 ACM9767_Ins(.Clk(Clk), .Reset_n(Reset_n),.Model_Sel(Model_Sel),  // 波形选择.Fword(Fword),      // 频率控制字.Pword(Pword),     // 相位控制字.Data(Data)        // 输出数据);
endmodule

DDS_ACM9767_tb.v

`timescale 1ns / 1nsmodule DDS_ACM9767_tb();reg Clk;reg Reset_n;reg [1:0] Model_Sel_A;reg [2:0] Fword_Sel_A;reg [2:0] Pword_Sel_A;wire [13: 0] DataA;reg [1:0] Model_Sel_B;reg [2:0] Fword_Sel_B;reg [2:0] Pword_Sel_B;wire [13: 0] DataB;DDS_ACM9767 DDS_ACM9767_Ins_A(.Clk(Clk),.Reset_n(Reset_n),.Model_Sel(Model_Sel_A),.Fword_Sel(Fword_Sel_A),.Pword_Sel(Pword_Sel_A),.Data(DataA));DDS_ACM9767 DDS_ACM9767_Ins_B(.Clk(Clk),.Reset_n(Reset_n),.Model_Sel(Model_Sel_B),.Fword_Sel(Fword_Sel_B),.Pword_Sel(Pword_Sel_B),.Data(DataB));initial Clk = 1;always #4 Clk = !Clk;   //125MHzinitial beginReset_n = 0;#201;Reset_n = 1;Model_Sel_A = 0;Fword_Sel_A = 6;  // 1MHzPword_Sel_A = 0;Model_Sel_B = 0;Fword_Sel_B = 6;  // 1MHzPword_Sel_B = 3;  // 90#2000000;Reset_n = 0;#201;Reset_n = 1;Model_Sel_A = 1;Fword_Sel_A = 5;  // 1MHzPword_Sel_A = 0;#2000000;$stop;end
endmodule

DDS_Module模块

该模块为顶层模块，例化两个DDS_ACM9767模块，并例化六个按键用于控制波形、频率和相位。由于晶振为50MHz有源晶振，要想使用125MHz的时钟信号来驱动ACM9767运行，需要通过锁相环(PLL)对基频信号进行倍频和分频，锁相环的配置可通过时钟管理单元IP核进行。

Note: 用按键触发信号，作为DDS_ACM9767模块的复位信号，当按下按键改变设置时，相应参数也重新复原。

时钟管理单元IP核

由于开发板上晶振为50MHz，需要使用时钟管理单元，生成125MHz信号。

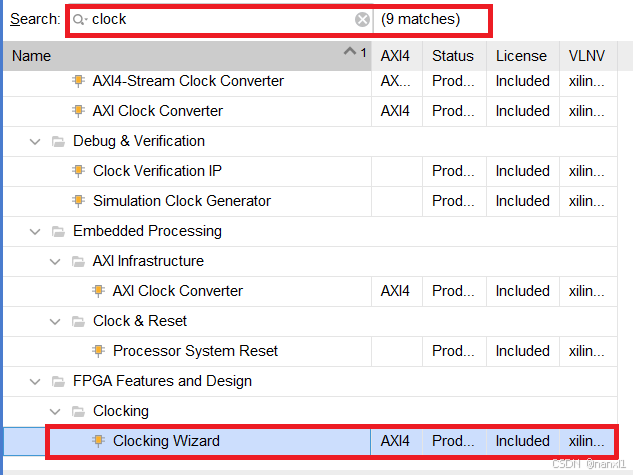

在IP Catlalog中找到Clocking Wizard

在这里插入图片描述

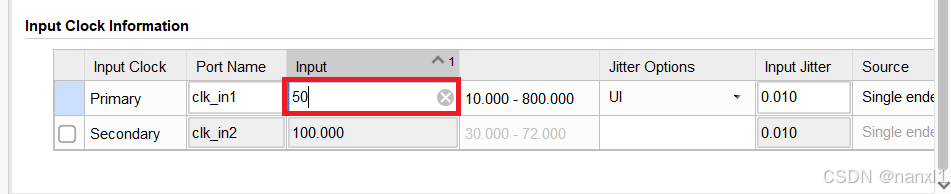

输入信号频率设为50MHz

在这里插入图片描述

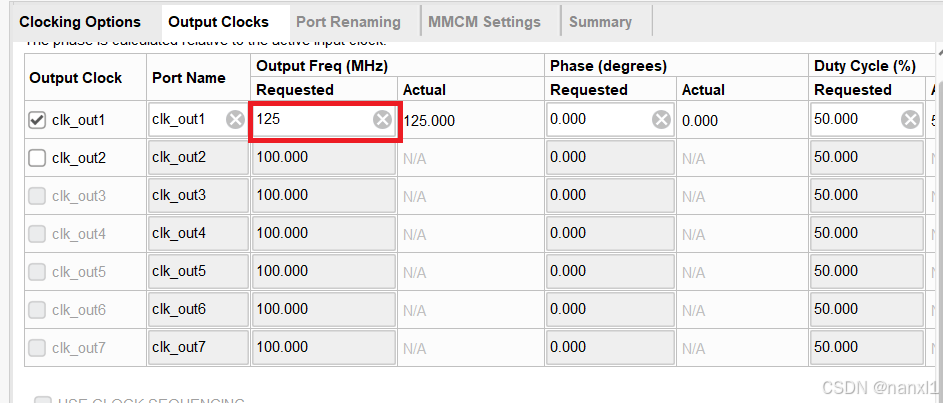

输出信号频率设为125MHz

在这里插入图片描述

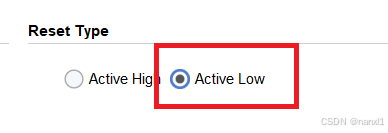

复位类型选择低电平触发(根据开发板硬件设计)

在这里插入图片描述

DDS_Module.v

module DSS_Module(Clk,Reset_n,ClkA,SkeyA,FkeyA,PkeyA,WrtA,ClkB,SkeyB,FkeyB,PkeyB,WrtB,DataA[13:0],DataB[13:0]);input Clk;input Reset_n;input SkeyA;input FkeyA;input PkeyA;input SkeyB;input FkeyB;input PkeyB;output wire ClkA;output wire ClkB;output wire WrtA;output wire WrtB;output wire [13:0] DataA;output wire [13:0] DataB;// clockwire Clk125MHz;wire locked;// DDS_ACM9767reg [1:0] Model_Sel_A;reg [2:0] Fword_Sel_A;reg [2:0] Pword_Sel_A;reg [1:0] Model_Sel_B;reg [2:0] Fword_Sel_B;reg [2:0] Pword_Sel_B;// keywire Press_Flag_SkeyA;wire Release_Flag_SkeyA;wire filter_state_SkeyA;wire Press_Flag_FkeyA;wire Release_Flag_FkeyA;wire filter_state_FkeyA;wire Press_Flag_PkeyA;wire Release_Flag_PkeyA;wire filter_state_PkeyA;wire Press_Flag_SkeyB;wire Release_Flag_SkeyB;wire [1:0] filter_state_SkeyB;wire Press_Flag_FkeyB;wire Release_Flag_FkeyB;wire [1:0] filter_state_FkeyB;wire Press_Flag_PkeyB;wire Release_Flag_PkeyB;wire [1:0] filter_state_PkeyB;wire Reset_A;wire Reset_B;assign Reset_A = Release_Flag_SkeyA | Release_Flag_FkeyA | Release_Flag_PkeyA;assign Reset_B = Release_Flag_SkeyB | Release_Flag_FkeyB | Release_Flag_PkeyB;assign ClkA = Clk125MHz;assign ClkB = Clk125MHz;assign WrtA = ClkA;assign WrtB = ClkB;// 时钟管理单元生成125MHz时钟clk_wiz_0 clk_125_ins(.Clk125MHz(Clk125MHz),     // output Clk125MHz.resetn(Reset_n), // input rese    .locked(locked),       // output locked// Clock in ports.clk_in1(Clk));      // 例化DDS_ACM9767DDS_ACM9767 DDS_ACM9767_Ins_A(.Clk(Clk125MHz),.Reset_n(!Reset_A),
//            .Reset_n(Reset_n),.Model_Sel(Model_Sel_A),.Fword_Sel(Fword_Sel_A),.Pword_Sel(Pword_Sel_A),.Data(DataA));DDS_ACM9767 DDS_ACM9767_Ins_B(.Clk(Clk125MHz),.Reset_n(!Reset_B),
//            .Reset_n(Reset_n),.Model_Sel(Model_Sel_B),.Fword_Sel(Fword_Sel_B),.Pword_Sel(Pword_Sel_B),.Data(DataB));// 例化Key_Filterkey_filter key_filter_SkeyA(.Clk(Clk125MHz),.Reset_n(Reset_n),.signal(SkeyA),.Press_Flag(Press_Flag_SkeyA),.Release_Flag(Release_Flag_SkeyA),.filter_state(filter_state_SkeyA),.result());key_filter key_filter_FkeyA(.Clk(Clk125MHz),.Reset_n(Reset_n),.signal(FkeyA),.Press_Flag(Press_Flag_FkeyA),.Release_Flag(Release_Flag_FkeyA),.filter_state(filter_state_FkeyA),.result());key_filter key_filter_PkeyA(.Clk(Clk125MHz),.Reset_n(Reset_n),.signal(PkeyA),.Press_Flag(Press_Flag_PkeyA),.Release_Flag(Release_Flag_PkeyA),.filter_state(filter_state_PkeyA),.result());key_filter key_filter_SkeyB(.Clk(Clk125MHz),.Reset_n(Reset_n),.signal(SkeyB),.Press_Flag(Press_Flag_SkeyB),.Release_Flag(Release_Flag_SkeyB),.filter_state(filter_state_SkeyB),.result());key_filter key_filter_FkeyB(.Clk(Clk125MHz),.Reset_n(Reset_n),.signal(FkeyB),.Press_Flag(Press_Flag_FkeyB),.Release_Flag(Release_Flag_FkeyB),.filter_state(filter_state_FkeyB),.result());key_filter key_filter_PkeyB(.Clk(Clk125MHz),.Reset_n(Reset_n),.signal(PkeyB),.Press_Flag(Press_Flag_PkeyB),.Release_Flag(Release_Flag_PkeyB),.filter_state(filter_state_PkeyB),.result());// Model_Sel_Aalways@(posedge Clk125MHz or negedge Reset_n)if(!Reset_n)Model_Sel_A <= 0;else if(Release_Flag_SkeyA && (filter_state_SkeyA == 0))Model_Sel_A <= Model_Sel_A + 1;// Fword_Sel_Aalways@(posedge Clk125MHz or negedge Reset_n)if(!Reset_n)Fword_Sel_A <= 3;  // 1khzelse if(Release_Flag_FkeyA && (filter_state_FkeyA == 0))Fword_Sel_A <= Fword_Sel_A + 1;// Pword_Sel_Aalways@(posedge Clk125MHz or negedge Reset_n)if(!Reset_n)Pword_Sel_A<= 0;else if(Release_Flag_PkeyA && (filter_state_PkeyA == 0))Pword_Sel_A <=Pword_Sel_A + 1;// Model_Sel_Balways@(posedge Clk125MHz or negedge Reset_n)if(!Reset_n)Model_Sel_B <= 1;else if(Release_Flag_SkeyB && (filter_state_SkeyB == 0))Model_Sel_B <= Model_Sel_B + 1;// Fword_Sel_Balways@(posedge Clk125MHz or negedge Reset_n)if(!Reset_n)Fword_Sel_B <= 3;else if(Release_Flag_FkeyB && (filter_state_FkeyB == 0))Fword_Sel_B <= Fword_Sel_B + 1;// Pword_Sel_Balways@(posedge Clk125MHz or negedge Reset_n)if(!Reset_n)Pword_Sel_B<= 0;else if(Release_Flag_PkeyB && (filter_state_PkeyB == 0))Pword_Sel_B <= Pword_Sel_B + 1;
endmodule

DDS_Module_tb.v

Note: 由于信号较多，软件仿真的速度很慢，不利于调试，仅供参考，推荐使用ILA硬件调试。(ILA硬件调试方法会在后面小节具体介绍)

`timescale 1ns / 1ns
// Not in use
module DDS_Module_tb();reg Clk;reg Reset_n;reg SkeyA;reg FkeyA;reg PkeyA;reg SkeyB;reg FkeyB;reg PkeyB;wire ClkA;wire ClkB;wire [13:0] DataA;wire [13:0] DataB;DSS_Module DSS_Module_ins(.Clk(Clk),.Reset_n(Reset_n),.ClkA(ClkA),.SkeyA(SkeyA),.FkeyA(FkeyA),.PkeyA(PkeyA),.WrtA(),.ClkB(ClkB),.SkeyB(SkeyB),.FkeyB(FkeyB),.PkeyB(PkeyB),.WrtB(),.DataA(DataA),.DataB(DataB));initial Clk = 1;always #10 Clk = !Clk;reg [31: 0] rand;initial beginReset_n = 0;#201;Reset_n = 1;press_skeyA(0);press_pkeyA(0);press_fkeyA(0);$stop;endtask press_skeyA;input [3:0] seed;beginSkeyA = 1;#20000000;repeat(5)beginrand = {$random} % 10000000;   // 10ms以内的抖动#rand SkeyA = ~SkeyA;endSkeyA = 0;#20000000;repeat(5)beginrand = {$random} % 10000000;   // 10ms以内的抖动#rand SkeyA = ~SkeyA;endSkeyA = 1;#20000000;#20000000;endendtasktask press_fkeyA;input [3:0] seed;beginFkeyA = 1;#20000000;repeat(5)beginrand = {$random} % 10000000;   // 10ms以内的抖动#rand FkeyA = ~FkeyA;endFkeyA = 0;#20000000;repeat(5)beginrand = {$random} % 10000000;   // 10ms以内的抖动#rand FkeyA = ~FkeyA;endFkeyA = 1;#20000000;#20000000;endendtasktask press_pkeyA;input [3:0] seed;beginPkeyA = 1;#20000000;repeat(5)beginrand = {$random} % 10000000;   // 10ms以内的抖动#rand PkeyA = ~PkeyA;endPkeyA = 0;#20000000;repeat(5)beginrand = {$random} % 10000000;   // 10ms以内的抖动#rand PkeyA = ~PkeyA;endPkeyA = 1;#20000000;#20000000;endendtask
endmodule

key_filter模块

按键模块，进行20ms的消抖处理，若时钟频率改变，则需要修改对于计数器的最大计数值，这里支持的是125MHz的频率。

key_filter.v

// 按键消抖  等待按键按下(下降沿) --->消抖, 若20ms没出现上升沿 ---> 按键已按下---?等待释放 ---> 20ms? --->已释放
module key_filter(Clk,Reset_n,signal,Press_Flag,Release_Flag,filter_state,result);input Clk;input Reset_n;input signal;output reg Press_Flag;output reg Release_Flag;output reg [1:0] filter_state;output reg result;// 多级寄存器缓解亚稳态现象reg [1: 0] sync_reg;always@(posedge Clk or negedge Reset_n)if(!Reset_n)sync_reg <= 0;elsesync_reg <= {sync_reg[0], signal};// 边缘检测器reg [1:0] edge_reg;    always@(posedge Clk or negedge Reset_n)if(!Reset_n)edge_reg <= 0;elseedge_reg <= {edge_reg[0], sync_reg[1]};wire pos_edge;assign pos_edge = (edge_reg == 2'b01);wire neg_edge;assign neg_edge = (edge_reg == 2'b10);reg [23:0] cnt;// filter_statealways@(posedge Clk or negedge Reset_n)if(!Reset_n)filter_state <= 0;else if(filter_state == 0)beginif(neg_edge)filter_state <= 1;endelse if(filter_state == 1)beginif(pos_edge)filter_state <= 0;  // 回到等待状态else if(cnt == 2500000 - 1)// 20msfilter_state <= 2;endelse if(filter_state == 2)beginif(pos_edge)    // 出现上升沿filter_state <= 3;  // 进入释放消抖endelse if(filter_state == 3)beginif(neg_edge)filter_state <= 2;else if(cnt == 2500000 - 1)filter_state <= 0;end// Press_Flagalways@(posedge Clk or negedge Reset_n)if(!Reset_n)Press_Flag <= 0;else if(filter_state == 1 && (cnt == 2500000 - 1))Press_Flag <= 1;else if(filter_state == 2)Press_Flag <= 0;// Release_Flagalways@(posedge Clk or negedge Reset_n)if(!Reset_n)Release_Flag <= 0;else if(filter_state == 0)Release_Flag <= 0;else if(filter_state == 3 && (cnt == 2500000 - 1)) Release_Flag <= 1;// resultalways@(posedge Clk or negedge Reset_n)if(!Reset_n)result <= 1;else if(filter_state == 1 && (cnt == 2500000 - 1))result <= 0;else if(filter_state == 3 && (cnt == 2500000 - 1))result <= 1;// cntalways@(posedge Clk or negedge Reset_n)if(!Reset_n)cnt <= 0;else if(filter_state == 1)begincnt <= cnt + 1;if(pos_edge)cnt <= 0;else if(cnt == 2500000 - 1)cnt <= 0;endelse if(filter_state == 3)begincnt <= cnt + 1;if(neg_edge)cnt <= 0;       else if(cnt == 2500000 - 1)cnt <= 0;end
endmodule

key_filter_tb.v

`timescale 1ns / 1ns
module key_filter_tb();reg Clk;reg Reset_n;reg signal;wire Press_Flag;wire Release_Flag;wire [1:0] filter_state;wire result;key_filter key_filter_ins(.Clk(Clk),.Reset_n(Reset_n),.signal(signal),.Press_Flag(Press_Flag),.Release_Flag(Release_Flag),.filter_state(filter_state),.result(result));initial Clk = 1;always #4 Clk = !Clk;reg [31: 0] rand;initial beginReset_n = 0;#201;Reset_n = 1;#20;press_key(0);$stop;endtask press_key;input [3:0] seed;beginsignal = 1;#20000000;repeat(5)beginrand = {$random} % 10000000;   // 10ms以内的抖动#rand signal = ~signal;endsignal = 0;#20000000;repeat(5)beginrand = {$random} % 10000000;   // 10ms以内的抖动#rand signal = ~signal;endsignal = 1;#20000000;#20000000;endendtask
endmodule

ILA硬件调试方法

ILA的使用方式有很多，这里就讲一种我比较喜欢的方式。

首先，运行综合，后打开综合设计器。

在这里插入图片描述

然后在netlist里面，可以选择感兴趣的信号设置debug，被选中的信号左边会有个小爬虫

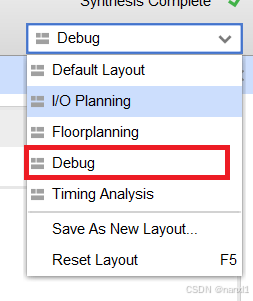

右上角选择Debug界面
在这里插入图片描述

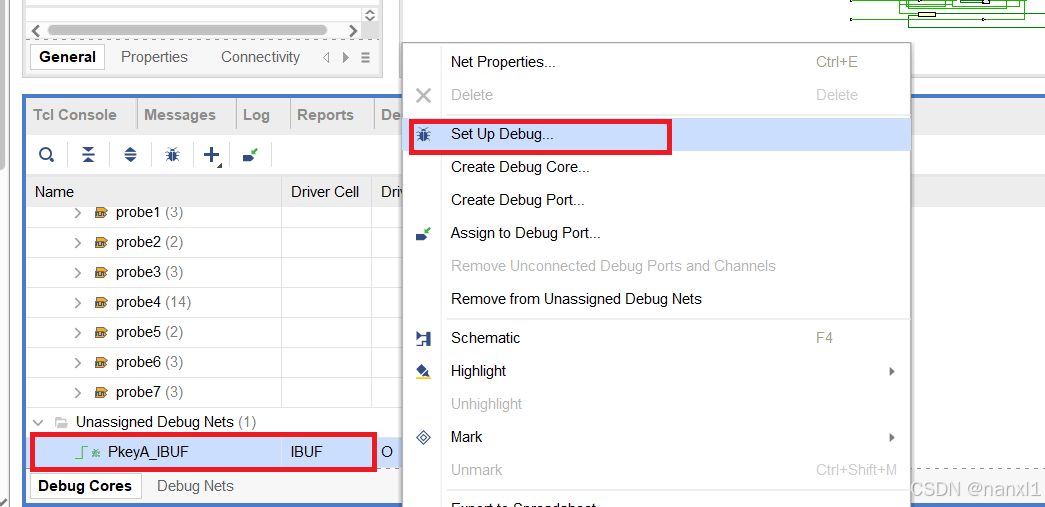

在Debug界面为没有分配ILA IP核的信号，创建或分配一个探针
在这里插入图片描述

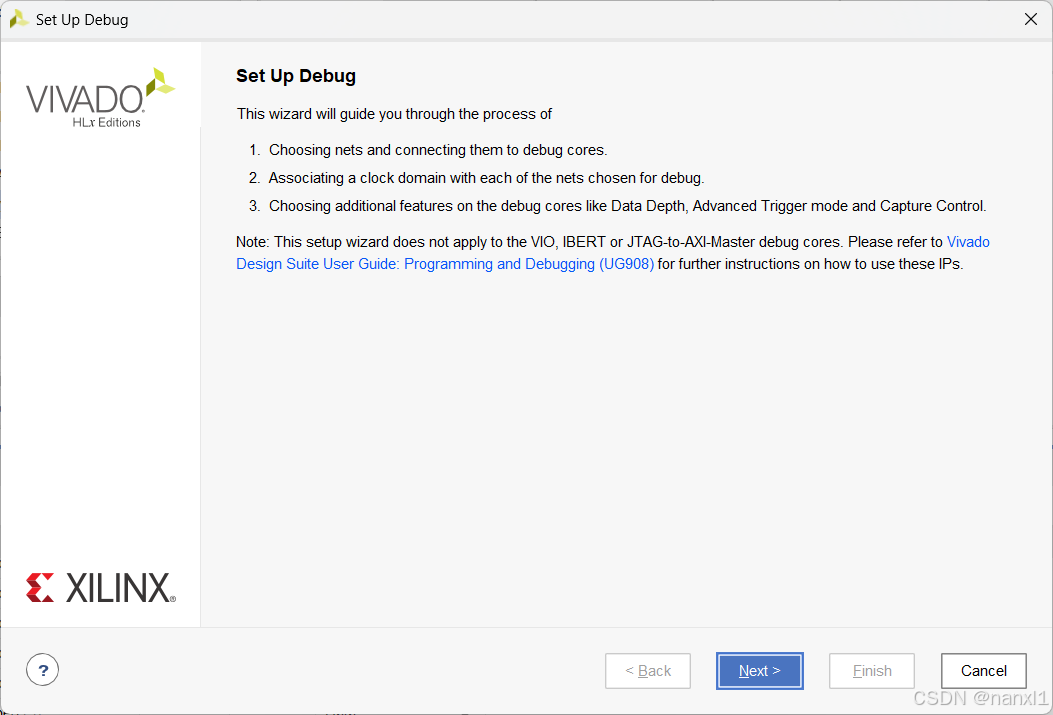

进入到ILA IP核向导界面
在这里插入图片描述

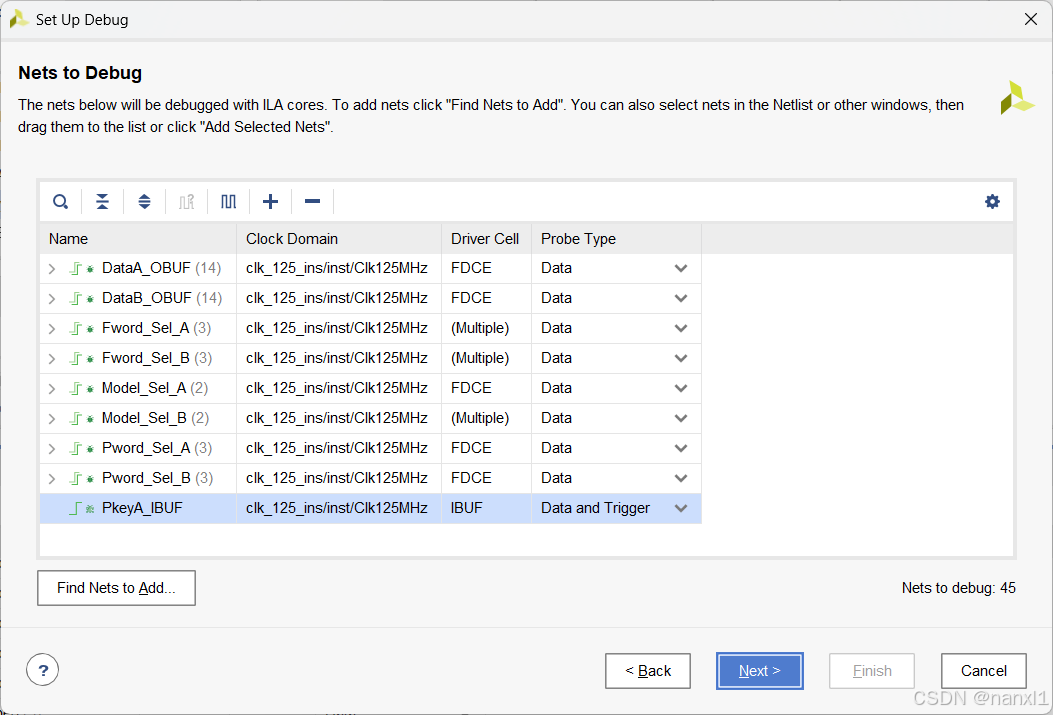

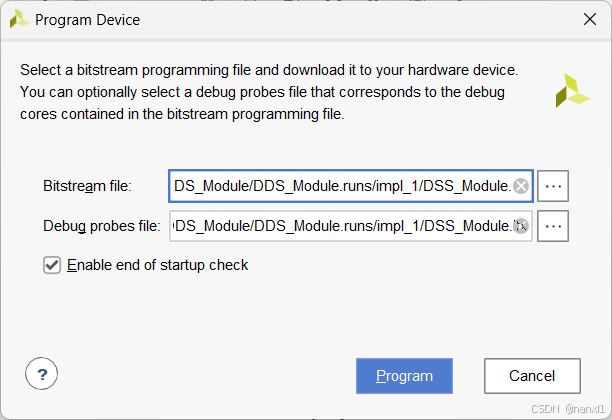

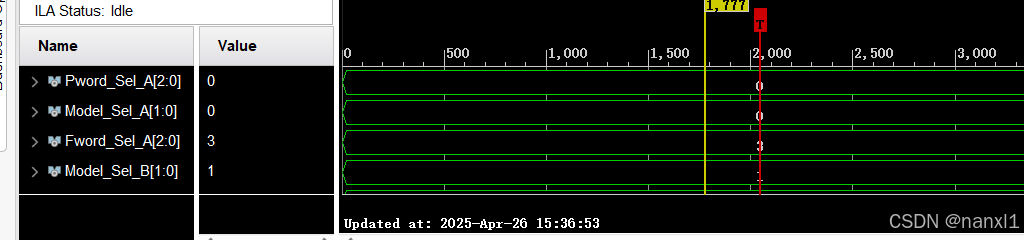

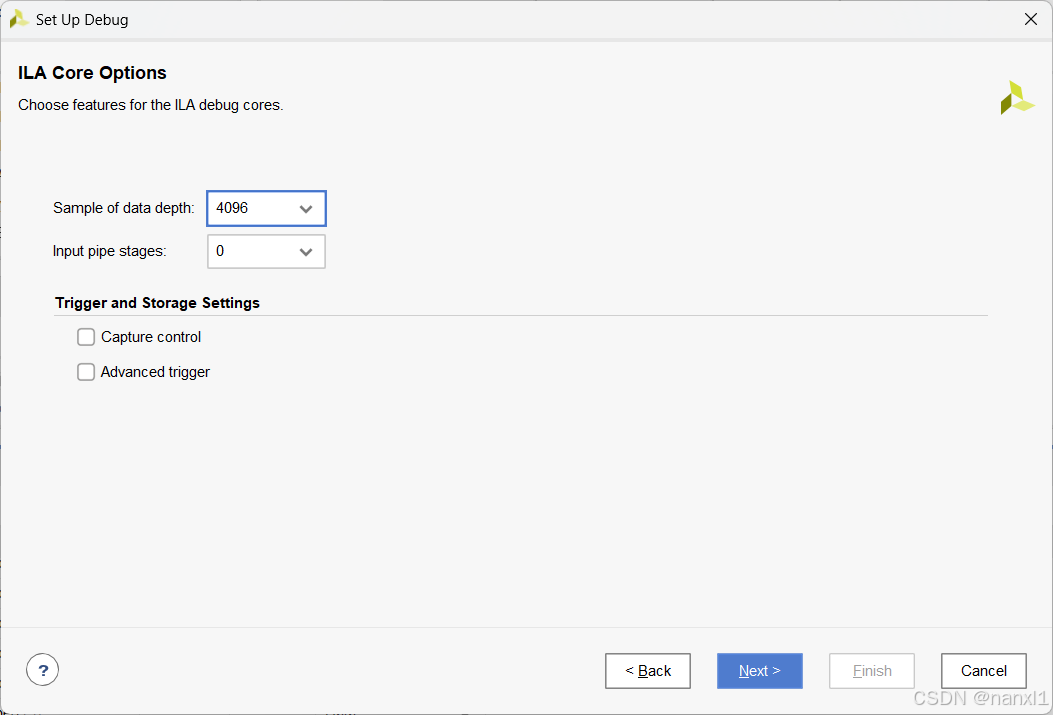

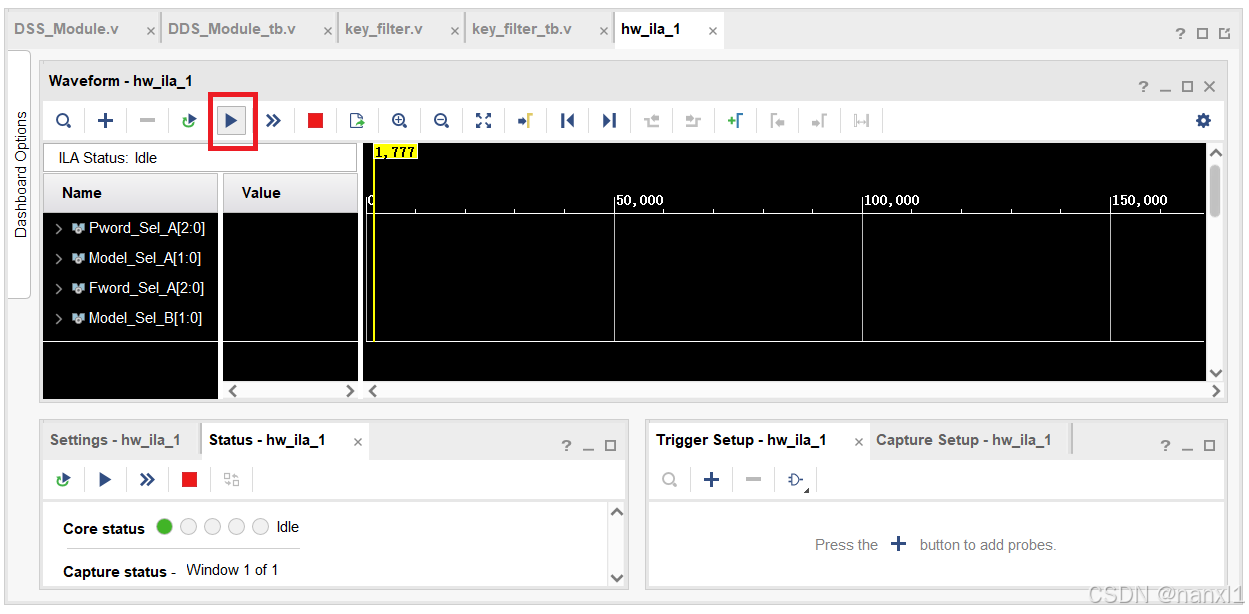

跟着向导走，直到来到以下界面，该界面可以配置需要debug信号探针的类型，Data、Trigger Data&Trigger，触发类型信号，设置触发条件后，当达到触发条件时，ILA会对信号进行采样。这里我们只想看看按键按下后，对应的选择字位有没有变化，因此设置成Data类型的探针就好，当按下开发板按键后，手动触发信号采样。
