1、MQTT协议

MQTT Version 3.1.1

一个 MQTT 数据包由: 固定头(Fixed header)、可变头(Variable header)、消息体(payload)三部分构成

(1) 固定头(Fixed header)。存在于所有 MQTT 数据包中，包含内容如MQTT报文类型（连接，断开连接，发布，订阅，心跳请求，心跳响应等）、Qos等级（0：最多分发一次，1：最少分发一次，2：只分发一次）等。
(2) 可变头(Variable header)。存在于部分 MQTT 数据包中，数据包类型决定了可变头是否存在及其具体内容。可变头部不是可选的意思，而是指这部分在有些协议类型中存在，在有些协议中不存在。
(3) 消息体（Payload)。存在于部分 MQTT 数据包中，表示客户端收到的具体内容。与可变头一样,在有些协议类型中有消息内容，有些协议类型中没有消息内容。

针对固定头和可变头的协议，一般进行上位机和单片机开发时都会移植第三方库，然后我们主要将焦点放在消息体上，传输数据时给消息体增加一个什么协议，方便数据的发送和解析

MQTT是一种轻量级的发布/订阅协议，适合物联网和低带宽环境。云平台可能需要处理大量设备连接，此时MQTT的高效性和低开销就很有优势。

2、C#上位机连接云平台

（1）、框架升级：升级为 .NET Framework 4.8

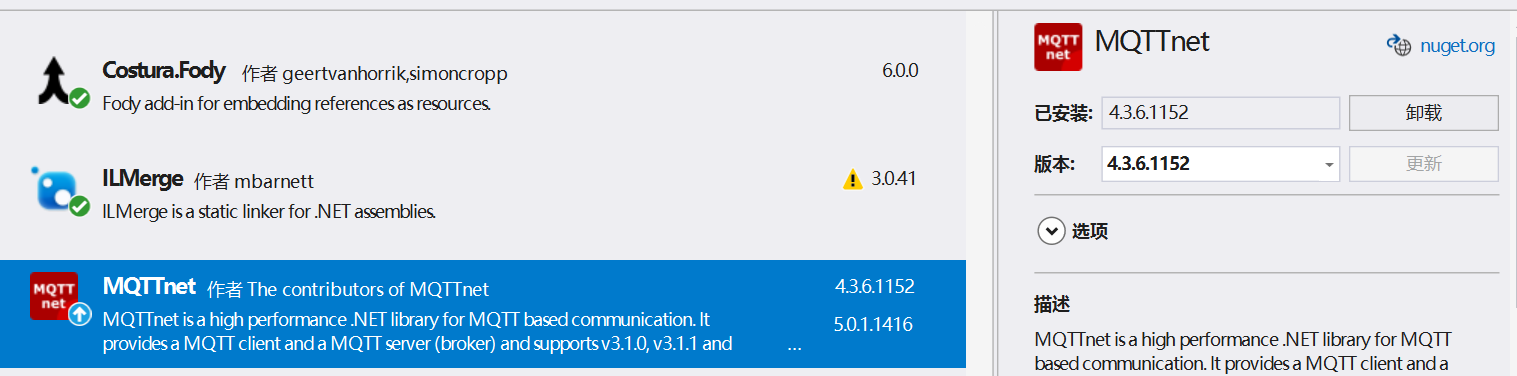

（2）、安装MQTT Net程序包：建议选择4.3.6.1152版本，高版本未必可以使用，低版本API不相同

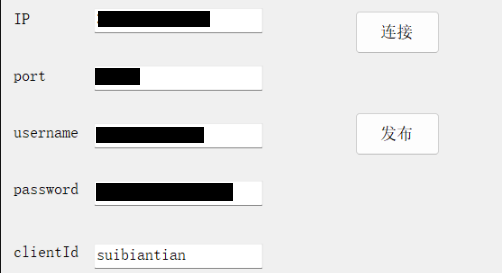

（3）、添加控件：云平台连接的几个参数：ip,port,username,password，clientId。

注意：

ip：服务器的ip地址，阿里云物联网云平台MQTT客户端直连：设备使用TCP接入的安全风险非常高，新建的企业版实例默认关闭TCP（非TLS加密）接入方式。有的云平台可以用ip连接，但有的只能用mqttHostUrl连接

clientId：表示客户端ID，可自定义，长度不可超过64个字符。建议使用设备的MAC地址或SN码，方便您识别区分不同的客户端。不同的云平台对其定义不一致，有的云平台对其值不做任何限制，有的云平台clientID必须完全匹配

（4）、代码编写

using MQTTnet;
using MQTTnet.Client;
using MQTTnet.Client.Internal;  IMqttClient mqttClient = new MqttFactory().CreateMqttClient();//连接阿里云平台private async void button_mqtt_connect_Click(object sender, EventArgs e){try{ if (button_mqtt_connect.Text == "连接"){string ip = textbox_mqtt_ip.Text;int port = Convert.ToInt32(textbox_mqtt_port.Text);string username = textbox_mqtt_username.Text;string password = textbox_mqtt_password.Text;string clientId = textbox_mqtt_clientId.Text;var options = new MqttClientOptionsBuilder().WithTcpServer(ip, port).WithCredentials(username, password).WithClientId(clientId).Build();mqttClient.ApplicationMessageReceivedAsync += MqttClient_ApplicationMessageReceivedAsync;//处理订阅主题报文//设置成功连接回调，用于订阅消息mqttClient.ConnectedAsync += async Connect =>{button_mqtt_connect.Invoke((Action)(() => button_mqtt_connect.Text = "断开"));//button_mqtt_connect.Text = "断开";string LogShow = DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss:fff") + "  连接服务器成功" + "\r\n";Invoke(new Action(() => textBox_mqtt_recv.AppendText(LogShow)));string topic = "0x04/" + textbox_mqtt_sn.Text;await mqttClient.SubscribeAsync(new MqttTopicFilterBuilder().WithTopic(topic).Build());Invoke(new Action(() => textBox_mqtt_recv.AppendText("subscribe topic:" + topic + "\r\n")));};//设置断开连接回调mqttClient.DisconnectedAsync += async Disconnect =>{//button_mqtt_connect.Text = "连接";button_mqtt_connect.Invoke((Action)(() => button_mqtt_connect.Text = "连接"));string LogShow = DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss:fff") + "  断开服务器" + "\r\n";Invoke(new Action(() => textBox_mqtt_recv.AppendText(LogShow)));};//连接到MQTT服务器await mqttClient.ConnectAsync(options);}else{//button_mqtt_connect.Text = "连接";button_mqtt_connect.Invoke((Action)(() => button_mqtt_connect.Text = "连接"));mqttClient.DisconnectAsync();}}catch (Exception ex){MessageBox.Show(ex.Message);}}private Task MqttClient_ApplicationMessageReceivedAsync(MqttApplicationMessageReceivedEventArgs arg){var message = arg.ApplicationMessage;var Messagehex = new StringBuilder(message.Payload.Length * 2);foreach (byte b in message.Payload){Messagehex.AppendFormat("{0:X2}", b); // 大写字母，如需小写改为 "x2"}string payload = Messagehex.ToString();string TopicLogShow = DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss:fff") + "收到主题:" + message.Topic + "  消息:" + payload+ "\r\n";Invoke(new Action(() => textBox_mqtt_recv.AppendText(TopicLogShow)));    throw new NotImplementedException();}private void button_mqtt_publish_Click(object sender, EventArgs e){try{if (mqttClient.IsConnected){byte[] payload = { 0x5A,0x5A};string topic = "0x04/" + textbox_mqtt_sn.Text;//主题如果错误，则会断开连接mqttClient.PublishBinaryAsync(topic, payload);Invoke(new Action(() => textBox_mqtt_recv.AppendText("publish topic :" + topic + "\r\n")));}}catch (Exception ex){MessageBox.Show(ex.Message);}}

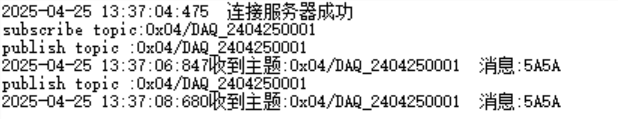

（5）、测试结果

3、单片机连接云平台

（1）、下载MQTT 源码

GitHub - eclipse-paho/paho.mqtt.embedded-c: Paho MQTT C client library for embedded systems. Paho is an Eclipse IoT project (https://iot.eclipse.org/)

（2）工程中新建一个MQTT文件夹

        将压缩包中paho.mqtt.embedded-c-master.zip\paho.mqtt.embedded-c-master\MQTTPacket\src 中的全部文件以及paho.mqtt.embedded-c-master.zip\paho.mqtt.embedded-c-master\MQTTPacket\samples 内的transport.c和transport.h拷入MQTT文件夹



（3）修改源码

第一步：

我们需要做的事情很简单， 只需要修改transport.c中的2个函数即可：
int transport_sendPacketBuffer(unsigned char* buf, int buflen);
int transport_getdata(unsigned char* buf, int count);
剩下的这三个可以不用去管，直接清空函数内容返回0即可
int transport_getdatanb(void *sck, unsigned char* buf, int count);
int transport_open(char* host, int port);
int transport_close(int sock);

//该函数把sock参数删除，原因是源代码使用sock发送数据，此处不需要
int transport_sendPacketBuffer( unsigned char* buf, int buflen)
{WiFi_SendString(buf,buflen);return 1;
}int transport_getdata(unsigned char* buf, int count)
{memcpy(buf,usart1_rcv_buf,count);return count;
}int transport_getdatanb(void *sck, unsigned char* buf, int count)
{return 0;
}int transport_open(char* addr, int port)
{return 0;
}int transport_close(int sock)
{return 0;
}

第二步：

编译报错，发现 cannot open source input file "sys/types.h"，将tranport.c除开函数的部分全部删除，加入自己所需的头文件

#include "main.h"
#include "transport.h"

第三步：

新增连接云平台函数，订阅和发布函数

#include "main.h"
#include "transport.h"
#include "MQTTPacket.h"char *pubtopic="Topic_Send";//设备发送的主题，服务器订阅的主题
char *subtopic = "Topic_Receive";//设备接收的主题，服务器发送的主题#define MQTT_MAX_BUFF 200
uint8_t S_mqtt_buf[MQTT_MAX_BUFF] = {0};//调用此函数前需要确保单片机已经连接了服务器
void mqtt_connect(void)
{MQTTPacket_connectData data = MQTTPacket_connectData_initializer;//配置可变头部分data.clientID.cstring = "ClientID";//设备唯一ID，请向服务器端工程师索要或者商量制定data.keepAliveInterval = 60;//保活计时器，即连续两次心跳包发送的最大时间间隔（单位：秒）data.cleansession = 1;//1：丢弃之前的连接信息data.username.cstring = "userName" ;//用户名，向服务器端工程师索要即可data.password.cstring = "password";//密码，向服务器端工程师索要即可data.MQTTVersion = 4;memset(S_mqtt_buf,0,MQTT_MAX_BUFF);uint32_t len = MQTTSerialize_connect(S_mqtt_buf, MQTT_MAX_BUFF, &data); //构建连接报文并获取长度transport_sendPacketBuffer(S_mqtt_buf,len);//通过硬件接口发送给服务器已经封装好的报文//等待连接成功//wifi进入透传模式发送数据后，如果串口接收中断接受到报文信息，则说明连接成功
}void MQTTSendHeartbeat(void)
{unsigned char h_buf[200] = {0};//长度自行设定测试uint8_t len = MQTTSerialize_pingreq(h_buf, 200);//调用mqtt心跳包封装函数transport_sendPacketBuffer((unsigned char*)h_buf, len);//发送数据
}int mqtt_publish(char *pTopic,char *pMessage,uint8_t msglen)
{MQTTString topicString = MQTTString_initializer;topicString.cstring = pTopic;memset(S_mqtt_buf,0,MQTT_MAX_BUFF);int32_t  len = MQTTSerialize_publish(S_mqtt_buf, MQTT_MAX_BUFF, 0, 0, 0, 0, topicString, (unsigned char*)pMessage, msglen); //transport_sendPacketBuffer(S_mqtt_buf,len);//return 0;
}int mqtt_subscribe(char *pTopic)
{int32_t len;MQTTString topicString = MQTTString_initializer;memset(S_mqtt_buf,0,MQTT_MAX_BUFF);topicString.cstring = pTopic;len = MQTTSerialize_subscribe(S_mqtt_buf, MQTT_MAX_BUFF, 0, 1, 1, &topicString, 0);transport_sendPacketBuffer((unsigned char*)S_mqtt_buf, len);return 0;
}

第四步：开始验证代码移植情况

如果没有联网条件，可以通过查看报文来判断是否移植成功，首先通过网络调试助手连接到服务器，然后发送报文数据到服务器，就可以连接成功，报文的详细解释可以看下面的博客

网络调试助手使用MQTT协议与Mosquitto通信(3)_mqtt调试助手-CSDN博客

http://www.xdnf.cn/news/176473.html
