1.函数栈帧是什么?
在C语言中书写代码时， 我们通常会把一个独立的功能用函数来实现， 不同的函数用来实现不同的功能, 所以C程序是以函数为基本单位的。 那函数是如何被调用的？ 函数的返回值又是如何待会的？ 函数的形参和实参是如何传递的？ 这些问题都和函数栈帧有关系。
函数栈帧（Stack Frame） 是函数运行时在内存栈（Stack）中占用的一个独立空间，用来存储该函数运行所需的所有临时数据。
独立空间所存放的数据包括:
函数参数和函数返回的地址(函数返回值)
旧的基指针(保存调用者（Caller）的栈帧基址（EBP/RBP）)
局部变量和临时数据
2. 理解函数栈帧能解决什么问题
只要理解了函数栈帧的创建和销毁，就能大概弄懂一下的问题
- 局部变量是如何创建的？
- 为什么局部变量不初始化内容是随机的？
- 函数调用时参数时如何传递的？传参的顺序是怎样的？
- 函数的形参和实参分别是怎样实例化的？
- 函数的返回值是如何带会的？
3、函数栈帧的创建和销毁具体过程
3.1 什么是栈
栈（Stack）是现代计算机程序的核心基础之一，几乎所有程序都依赖它运行。
简单来说，栈就像一个严格遵守"后来先出"规则的容器：数据像叠盘子一样被压入（push）栈顶，取出时也只能从最上面弹出（pop）。
在计算机中，栈是一块特殊的内存区域，由CPU通过栈指针寄存器（如x86架构的ESP/RSP）自动管理，随着数据压入栈顶指针向低地址移动（栈向下增长），弹出时则向高地址回退。
正是这个精巧的设计，使得函数调用、局部变量存储、参数传递等关键功能得以实现，可以说没有栈就没有现代编程语言中的函数概念。
3.2 认识相关寄存器和汇编指令
相关寄存器:
1.eax：通用寄存器，保留临时数据，常用于返回值
2.ebx：通用寄存器，保留临时数据
3.ebp：栈底寄存器
4.esp：栈顶寄存器
5.eip：指令寄存器，保存当前指令的下一条指令的地址
汇编指令:
1.call:保存下一条指令地址（返回地址）到栈顶，并跳转到目标函数
2.ret:从栈顶弹出返回地址，跳转回调用位置继续执行。
3.push:将数据压入栈顶，栈指针下移（栈向低地址增长）。
4.pop:从栈顶弹出数据，栈指针上移。
5.enter:建立新栈帧（保存旧帧指针，分配局部变量空间）。
6.leave:撤销当前栈帧（恢复旧帧指针和栈指针）。
7.mov (ebp/esp):直接操作帧指针（ebp）或栈指针（esp），用于调整栈结构。
8.sub/add (esp):动态调整栈空间（如分配/释放局部变量）。
3.3函数栈帧的创建和销毁
3.3.1 预备知识
首先我们达成一些预备知识才能有效的帮助我们理解，函数栈帧的创建和销毁。
1.每一次函数调用，都要为本次函数调用开辟空间，就是函数栈帧的空间。
2.这块空间的维护是使用了2个寄存器： esp 和 ebp ， ebp 记录的是栈底的地址， esp 记录的是栈顶的地址。
3. 函数栈帧的创建和销毁过程，在不同的编译器上实现的方法大同小异。

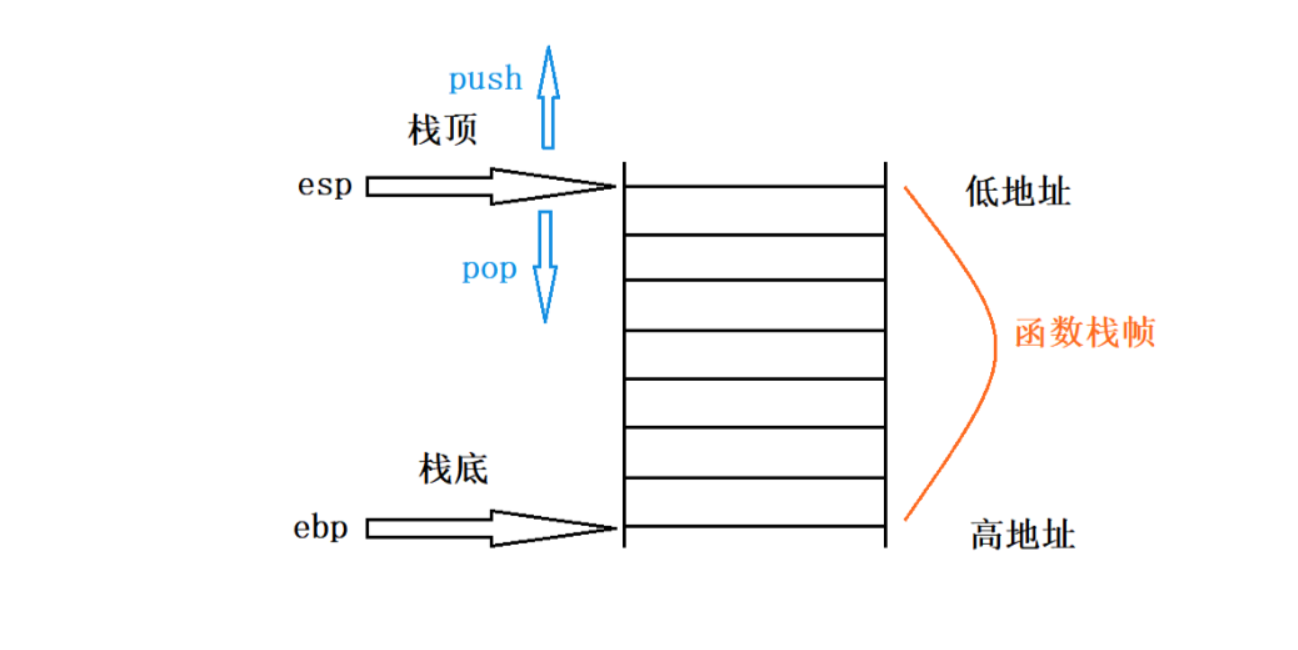

如图:
3.3.2 函数的调用堆栈
演示代码：
#define _CRT_SECURE_NO_WARNINGS
#include<stdio.h>
int Mystrlen(char* arr)
{if (*arr != '\0')return 1+Mystrlen(arr+1);elsereturn 0;
}
int main()
{char arr1[10] = "abcdedg";int len = Mystrlen(arr1);printf("%d", len);return 0;

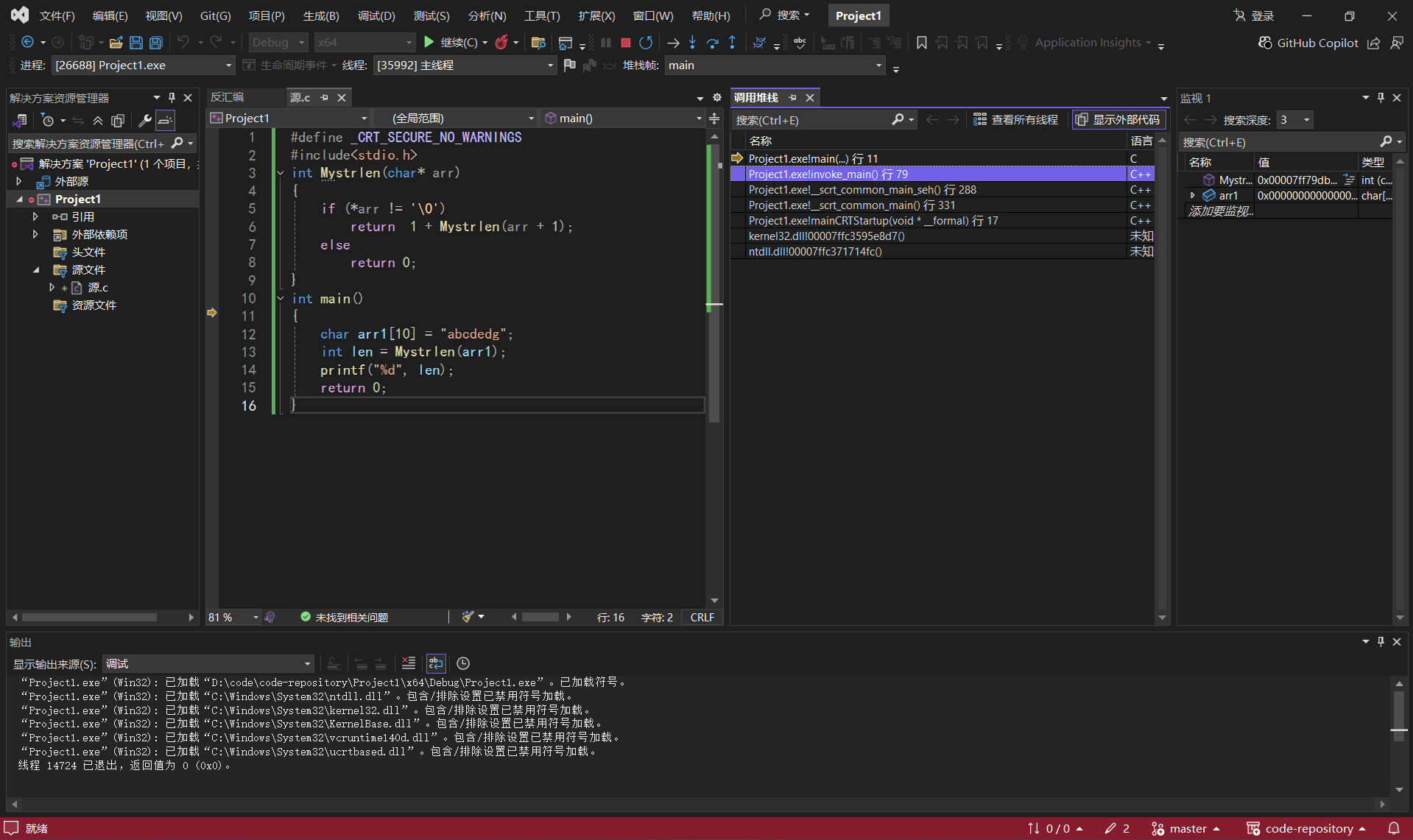

}这段代码，如果我们在VS2022编译器上调试，调试进入Mystrlen函数后，我们就可以观察到函数的调用堆栈（右击勾选【显示外部代码】）如下图：
打开方法:
通过菜单栏打开: 启动调试（按
F5或点击 调试 >)开始调试在调试状态下,点击菜单栏的 调试 (Debug)选择 窗口 (Windows) > 调用堆栈 (Call Stack)。
快捷键：
Ctrl + Alt + C（默认）。
函数调用堆栈是反馈函数调用逻辑的，那我们可以清晰的观察到， main 函数调用之前，是由 invoke_main 函数来调用main函数。在 invoke_main 函数之前的函数调用我们就暂时不考虑了。那我们可以确定， invoke_main 函数应该会有自己的栈帧， main 函数和 Add 函数也会维护自己的栈帧，每个函数栈帧都有自己的 ebp 和 esp 来维护栈帧空间。那接下来我们从main函数的栈帧创建开始讲解：
3.3.3 准备环境

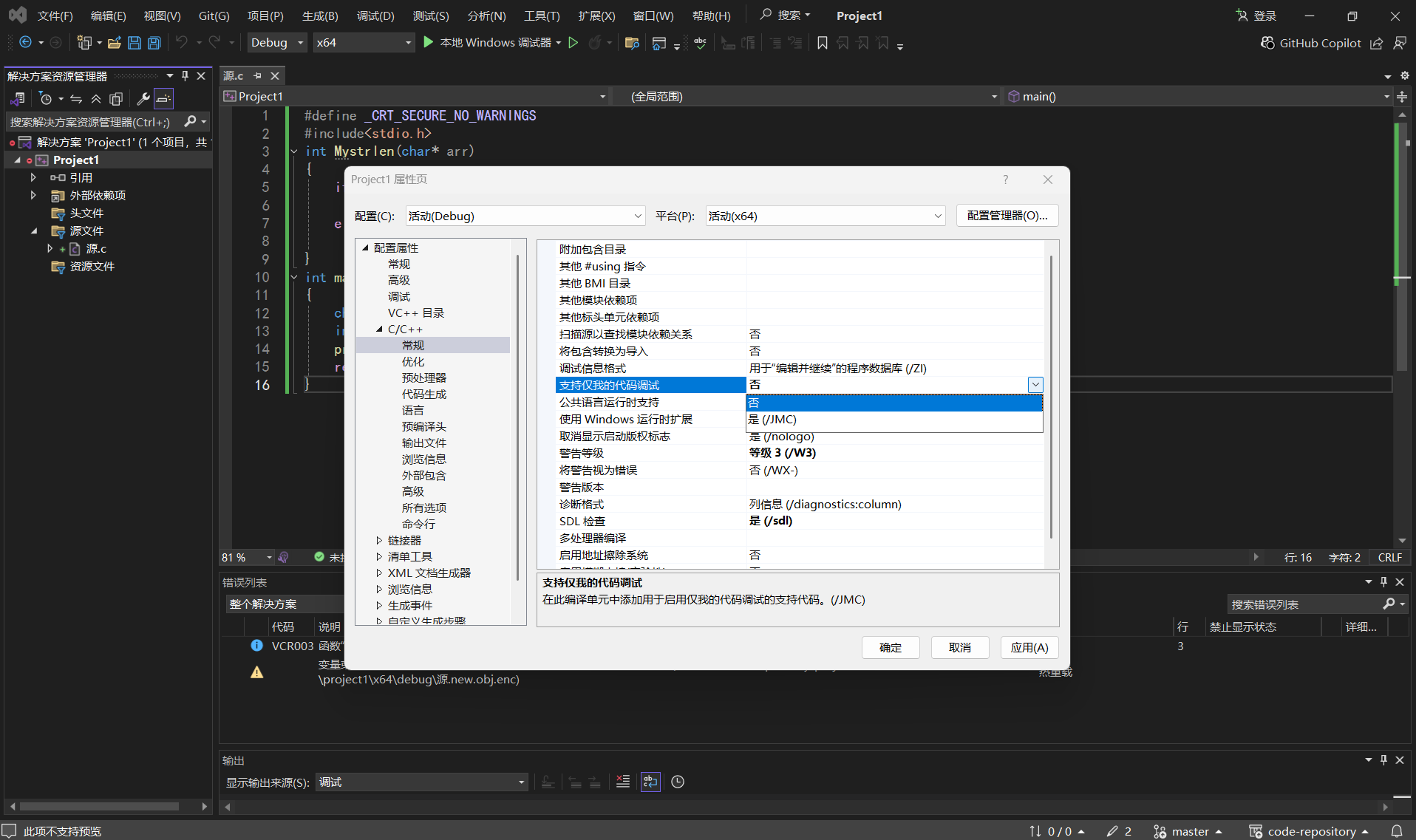

为了让我们研究函数栈帧的过程足够清晰，不要太多干扰，我们可以关闭下面的选项，让汇编代码中排除一些编译器附加的代码：
3.3.4 转到反汇编
调试到main函数开始执行的第一行，右击鼠标转到反汇编。
注：VS编译器每次调试都会为程序重新分配内存，课件中的反汇编代码是一次调试代码过程中数据，每次调试略有差异。
int main()
{
//函数栈帧的创建
00007FF79DB71900 push rbp
00007FF79DB71902 push rdi
00007FF79DB71903 sub rsp,148h
00007FF79DB7190A lea rbp,[rsp+20h]
00007FF79DB7190F lea rdi,[rsp+20h]
00007FF79DB71914 mov ecx,2Ah
00007FF79DB71919 mov eax,0CCCCCCCCh
00007FF79DB7191E rep stos dword ptr [rdi]
00007FF79DB71920 mov rax,qword ptr [__security_cookie (07FF79DB7D000h)]
00007FF79DB71927 xor rax,rbp
00007FF79DB7192A mov qword ptr [rbp+118h],rax
00007FF79DB71931 lea rcx,[__167BB7BA_源@c (07FF79DB82008h)]
00007FF79DB71938 call __CheckForDebuggerJustMyCode (07FF79DB71370h)
00007FF79DB7193D nop
//main函数中的核心代码char arr1[10] = "abcdedg";
00007FF79DB7193E mov rax,qword ptr [string "abcdedg" (07FF79DB7AC70h)]
00007FF79DB71945 mov qword ptr [arr1],rax
00007FF79DB71949 lea rax,[rbp+60h]
00007FF79DB7194D mov rdi,rax
00007FF79DB71950 xor eax,eax
00007FF79DB71952 mov ecx,2
00007FF79DB71957 rep stos byte ptr [rdi] int len = Mystrlen(arr1);
00007FF79DB71959 lea rcx,[arr1]
00007FF79DB7195D call Mystrlen (07FF79DB713DEh)
00007FF79DB71962 mov dword ptr [len],eax printf("%d", len);
00007FF79DB71968 mov edx,dword ptr [len]
00007FF79DB7196E lea rcx,[string "%d" (07FF79DB7ACB4h)]
00007FF79DB71975 call printf (07FF79DB7119Ah)
00007FF79DB7197A nop return 0;
00007FF79DB7197B xor eax,eax
}3.3.5 函数栈帧的创建
这里我看到 main 函数转化来的汇编代码如上所示。接下来我们就一行行拆解汇编代码：
00007FF79DB71900 push rbp
//将调用者（如invoke_main）的栈基址rbp压栈保存，esp自动-8（x64下指针占8字节）
//此时rsp指向栈顶，保存了旧的rbp值00007FF79DB71902 push rdi
//保存rdi寄存器的值到栈中（x64调用约定中rdi可能被调用者修改），esp再-800007FF79DB71903 sub rsp,148h
//给main函数分配栈空间：rsp减去0x148字节（328字节）
//现在rsp指向main函数栈帧的顶部，与后续的rbp构成栈帧范围00007FF79DB7190A lea rbp,[rsp+20h]
//设置main函数的栈基址rbp = rsp + 0x20
//这样rbp到rsp之间保留0x20字节（可能用于调试或局部变量）00007FF79DB7190F lea rdi,[rsp+20h]
//将rdi指向栈初始化区域的起始地址（rbp的位置），准备填充0xCC00007FF79DB71914 mov ecx,2Ah
//设置循环次数ecx = 0x2A（42次），每次处理4字节，共初始化42*4=168字节00007FF79DB71919 mov eax,0CCCCCCCCh
//用调试模式填充值0xCCCCCCCC初始化栈空间（未初始化内存的标记）00007FF79DB7191E rep stos dword ptr [rdi]
//从rdi指向的地址开始，重复填充eax的值(0xCCCCCCCC)到内存，共ecx次
//相当于初始化[rbp-0x20]到[rbp+0xA8]的范围（168字节）00007FF79DB71920 mov rax,qword ptr [__security_cookie (07FF79DB7D000h)]
// 从全局变量加载安全cookie（栈溢出保护值）到rax00007FF79DB71927 xor rax,rbp
//将安全cookie与当前栈基址rbp异或，生成唯一校验值00007FF79DB7192A mov qword ptr [rbp+118h],rax
//将校验值存入栈中[rbp+0x118]的位置（函数返回时会验证是否被篡改）00007FF79DB71931 lea rcx,[__167BB7BA_源@c (07FF79DB82008h)]
//加载调试信息符号地址到rcx（用于"Just My Code"调试功能）00007FF79DB71938 call __CheckForDebuggerJustMyCode (07FF79DB71370h)
//调用VS调试器检查函数，确认是否在调试模式下运行00007FF79DB7193D nop
//空指令（用于对齐或预留调试断点位置）上面的这段代码,等价于下面的伪代码:
void main() {// 1. 保存调用者的栈基址和寄存器push(rbp); // 保存invoke_main的rbppush(rdi); // 保存可能被修改的rdi// 2. 分配栈空间（x64下更大）rsp -= 0x148; // 分配328字节空间// 3. 设置新的栈基址（跳过预留区域）rbp = rsp + 0x20; // rbp指向有效栈帧起始处// 4. 初始化栈空间（填充0xCC）rdi = rbp; // 初始化起始地址ecx = 42; // 循环次数（42次×4字节=168字节）eax = 0xCCCCCCCC;memset(rdi, eax, ecx * 4); // 填充168字节// 5. 栈溢出保护（x64特有）rax = __security_cookie; // 加载安全cookierax ^= rbp; // 与栈基址异或加密*(rbp + 0x118) = rax; // 存储校验值// 6. 调试检查（VS特有）if (IsDebuggerPresent()) { // 检查调试器__CheckForDebuggerJustMyCode(); // 调试钩子}

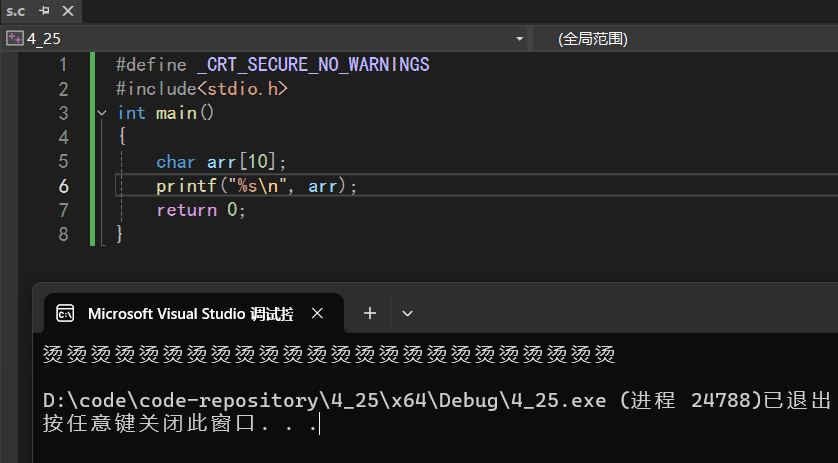

}小知识 : 烫烫烫烫烫烫烫烫烫烫烫烫
出现 “烫烫烫……” 的原因是：在 Windows 下，未初始化的栈内存可能会被初始化为 0xCC ，而 0xCC 对应的字符在当前字符编码下显示为 “烫” 。
接下来我们再分析main函数中的核心代码:
1. 初始化字符数组 arr1[10] = "abcdedg";
00007FF79DB7193E mov rax, qword ptr [string "abcdedg" (07FF79DB7AC70h)]
//从全局数据段（地址 `07FF79DB7AC70h`）加载字符串 `"abcdedg"` 的前 8 字节到 `rax`。
//由于 `"abcdedg"` 是 7 字节（含 `\0`），rax 会包含'a','b','c','d','e','d','g','\0'00007FF79DB71945 mov qword ptr [arr1], rax
//将 `rax` 的值（即字符串的前 8 字节）存储到 `arr1` 的起始地址（`[arr1]`）。
//此时 `arr1` 的前 8 字节已填充为 `"abcdedg\0"`。00007FF79DB71949 lea rax, [rbp+60h]
//计算 `arr1` 的剩余部分地址（`rbp+60h`）
//即 `arr1[8]` 的位置（因为 `arr1` 是 `char[10]`，前 8 字节已填充，剩余 2 字节）。00007FF79DB7194D mov rdi, rax
//将目标地址 `rbp+60h` 存入 `rdi`（`stos` 指令的目的寄存器）。00007FF79DB71950 xor eax, eax
//清零 `eax`，即 `al = 0`（`\0` 字符）。00007FF79DB71952 mov ecx, 2
//设置循环次数 `ecx = 2`（剩余 2 字节需要填充 `\0`）。00007FF79DB71957 rep stos byte ptr [rdi]
//从 `rdi` 指向的地址开始，重复填充 `al`（`0`）到内存，共 `ecx` 次（2 次）。
//相当于 `arr1[8] = '\0'; arr1[9] = '\0';`，确保数组完全以 `\0` 结尾。2. 调用 Mystrlen(arr1) 计算字符串长度
00007FF79DB71959 lea rcx, [arr1]
//将 `arr1` 的地址加载到 `rcx`（x64 调用约定：第一个参数用 `rcx` 传递）。00007FF79DB7195D call Mystrlen (07FF79DB713DEh)
//调用 `Mystrlen` 函数，返回值存储在 `eax` 中。00007FF79DB71962 mov dword ptr [len], eax
//将返回值（字符串长度）存入局部变量 `len`。3. 调用 printf 打印长度
00007FF79DB71968 mov edx, dword ptr [len]
//将 `len` 的值（`7`）存入 `edx`（x64 调用约定：第二个参数用 `edx` 传递）。00007FF79DB7196E lea rcx, [string "%d" (07FF79DB7ACB4h)]
//加载格式字符串 `"%d"` 的地址到 `rcx`（第一个参数）。00007FF79DB71975 call printf (07FF79DB7119Ah)
//调用 `printf`，输出 `7`。00007FF79DB7197A nop
//空指令（对齐或占位）。4. 返回 0
00007FF79DB7197B xor eax, eax
//将 `eax` 清零（`return 0;` 的常见优化写法）。3.3.6 函数栈帧的销毁
当函数调用要结束返回的时候，前面创建的函数栈帧也开始销毁。那具体是怎么销毁的呢？我们看一下反汇编代码。
00007FF773182288 lea rsp, [rbp+0C8h]
//将 rsp 直接设置为 rbp + 0C8h，相当于回收整个函数的栈空间（esp = ebp + 分配的大小）
//此时 rsp 指向调用者栈帧的栈顶（函数调用前的 rsp 值） 00007FF77318228F pop rdi
//从栈顶弹出一个值，存放到 rdi 中（恢复调用者的 rdi 寄存器），rsp + 8（x64 下指针占 8 字节） 00007FF773182290 pop rbp
//从栈顶弹出一个值，存放到 rbp 中，此时栈顶的值就是调用者的 rbp（恢复调用者的栈基址），rsp + 8 00007FF773182291 ret
//ret 指令的执行：
//1. 从栈顶弹出一个值（此时栈顶的值就是 call 指令下一条指令的地址），rsp + 8
//2. 跳转到该地址，继续执行调用者的代码 这样之后就会跳转到main函数内继续执行代码
本章结束 以上就是函数栈帧创建和销毁
以下是一些概念知识 需要的可自行阅读
相关概念知识(辅助理解):
1.栈（Stack）
栈是一种后进先出（LIFO）的数据结构，在内存中从高地址向低地址增长。在函数调用时，栈用于：
- 存储函数参数（由调用者压栈）
- 保存返回地址（
call指令自动压入）- 保存调用者的
ebp（被调函数保存）- 分配局部变量
- 存储临时数据（如运算中间结果）
2. esp 和 ebp 的作用
寄存器 全称 作用 espExtended Stack Pointer 始终指向栈的当前顶部（最低可用地址），随 push/pop动态变化ebpExtended Base Pointer 指向当前函数栈帧的基地址，用于定位局部变量和参数
esp的特点
- 动态变化，每次
push、pop、sub esp, N（分配空间）或add esp, N（释放空间）都会改变。- 在函数调用时，
esp会调整以容纳新的栈帧。
ebp的特点
- 在函数执行期间固定，作为局部变量和参数的基准。
- 通过
[ebp + offset]访问参数，[ebp - offset]访问局部变量。
3. 寄存器
寄存器（Registers）是CPU内部的高速存储单元，用于临时存放数据、地址和控制信息。在函数调用和栈帧管理中，关键的寄存器包括 通用寄存器、段寄存器 和 控制寄存器
1.通用寄存器（General-Purpose Registers）
这些寄存器可用于计算、寻址和数据传输，主要分为：
寄存器 名称 主要用途 eaxAccumulator 存放函数返回值、算术运算 ebxBase 数据存储（较少用于计算） ecxCounter 循环计数（如 rep指令）edxData 辅助 eax（如乘法/除法的高位结果）esiSource Index 字符串/数组操作的源指针 ediDestination Index 字符串/数组操作的目标指针 espStack Pointer 指向栈顶（动态变化） ebpBase Pointer 指向当前栈帧基址（固定）
2. 段寄存器（Segment Registers）
用于内存分段（现代操作系统已较少使用）：
寄存器 名称 用途 csCode Segment 代码段基址 dsData Segment 数据段基址 ssStack Segment 栈段基址（ esp/ebp默认在此段）es,fs,gsExtra Segments 附加数据段
3. 控制寄存器（Control Registers）
寄存器 名称 用途 eipInstruction Pointer 指向下一条要执行的指令（不可直接修改） eflagsFlags 存储状态标志（如零标志 ZF、进位标志CF）
4. 关键寄存器详解：
（1）
esp（Stack Pointer）
- 作用：始终指向栈的当前顶部（即最后入栈的数据地址）。
- 变化规则：
push时：esp减小（栈向低地址增长）。pop时：esp增大。- 函数调用时，
esp会动态调整以分配/释放栈空间。（2）
ebp（Base Pointer）
- 作用：指向当前函数栈帧的基地址，用于：
- 定位局部变量（
[ebp - offset]）。- 访问函数参数（
[ebp + offset]）。- 特点：
- 在函数执行期间固定不变（除非手动修改）。
- 通过
mov ebp, esp在函数开头建立栈帧。
