AI大模型在工业领域的前景与实战

1. 引言

随着人工智能技术的飞速发展，大模型（Large Language Models, LLMs）作为AI领域的前沿技术，正在各行各业掀起变革浪潮。在工业领域，大模型的应用不仅仅是简单的技术迭代，而是对传统制造业思维模式和生产方式的全面重构。本文将探讨AI大模型在工业领域的应用前景、关键技术和实战案例，帮助企业把握数字化转型的机遇。

2. 工业领域中大模型的技术价值

2.1 制造精度的突破性提升

大模型在制造精度方面带来了革命性突破，主要体现在以下技术层面：

• 复杂参数优化：大模型可以同时处理数百个制造参数间的复杂非线性关系，实现最优工艺参数组合的自动寻优。在精密零件加工中，通过对刀具路径、进给速度、主轴转速等参数的协同优化，可将加工误差从传统的±0.02mm提升至±0.005mm。

• 缺陷检测精度提升：传统机器视觉检测系统对于复杂表面缺陷的识别准确率一般在85%-90%，而基于大模型的视觉检测系统可达到97%-99%，且能识别更多类型的细微缺陷。

• 异常模式识别：大模型能从海量传感器数据中捕捉到人类专家难以发现的异常模式。例如，在某钢铁企业的轧制生产线上，大模型分析数千个传感器点的协同变化，发现了会导致产品偏差的22种微小异常模式，比传统统计方法多识别出14种。

2.2 生产效率的量化提升

大模型技术在提升生产效率方面具有显著优势，具体表现在：

• 工艺路径优化：通过对历史生产数据的深度学习，大模型可以优化CNC加工、3D打印等工艺的路径规划。在航空零部件制造中，优化后的路径规划减少了28%的加工时间，提高了37%的材料利用率。

• 预测性调整：大模型能预测生产过程中的参数漂移，在实际偏差发生前进行微调。某半导体制造厂采用此技术后，生产线停机时间减少42%，参数校准频率降低57%。

• 多目标平衡优化：在满足质量要求的前提下，大模型可以实现能耗、原材料消耗、生产速度三者的平衡优化。某化工企业应用后，在保持产品质量的同时，能源消耗降低18%，原材料使用减少12%。

2.3 工艺创新与知识挖掘

大模型在工艺创新方面的技术价值主要体现在：

• 隐性知识形式化：将资深工程师30-40年积累的经验通过大模型形式化为可复用的算法。某模具制造企业利用这一技术，新工程师的产能提升速度加快了3倍，6个月即可达到传统方法2年才能达到的技能水平。

• 跨领域知识融合：大模型可以整合材料学、力学、热力学等多学科知识，提出创新工艺方案。如在复合材料制造中，某企业通过大模型提出的新型热处理工艺，使产品强度提高22%，同时减少了35%的内部应力。

• 专利挖掘与创新：大模型分析全球数百万专利文献，从中提取可用于当前制造难题的解决方案。某装备制造企业通过这种方式，发现了73个可直接应用的技术方案，研发周期缩短40%。

2.4 精准的数字孪生与仿真

大模型极大地提升了数字孪生与仿真的精度和效率：

• 高精度物理模拟：传统有限元分析往往需要大量简化和假设，而大模型通过学习真实生产数据，可以建立包含微观结构的高精度模拟。在高温合金铸造中，模拟精度从85%提高到96%，大幅减少了试验次数。

• 实时仿真与调整：大模型驱动的仿真系统响应速度提升了100-1000倍，使得工艺参数调整可以实时进行。某汽车制造商的冲压生产线应用此技术后，模具调试时间从平均3天缩短至4小时。

• 多尺度仿真集成：大模型能同时处理从微观材料结构到宏观系统性能的多尺度仿真，避免了传统方法中的精度损失。在航空发动机叶片制造中，这种技术使得一次成型率提高了31%。

通过上述技术应用，大模型正在从根本上重塑制造业的精度和效率标准，为制造企业创造了显著的竞争优势和经济价值。与传统AI技术相比，大模型在处理复杂多变的制造环境、融合多源异构数据、实现长期持续优化等方面具有本质性的技术优势。

3. 工业大模型的关键技术

3.1 工业领域特化的预训练

与通用大模型不同，工业大模型需要针对行业特点进行特化训练。这包括：

• 行业专业知识的融入（如机械、电子、材料科学等）
• 工业术语和标准的学习
• 多模态数据（文本、图像、时序数据等）的整合处理能力

3.2 知识增强技术

工业大模型需要具备深厚的专业知识和推理能力：

• 知识图谱融合：将工业领域知识结构化，提升模型的专业性
• 检索增强生成（RAG）：实时检索最新的技术标准和生产数据，确保输出的准确性
• 专家反馈学习：通过领域专家的持续反馈，优化模型的专业能力

3.3 安全可控与隐私保护

在工业环境中，数据安全和模型可控性尤为重要：

• 数据脱敏技术：保护企业核心数据安全
• 联邦学习：在保护数据隐私的前提下实现多方数据协同训练
• 可解释AI：提供模型决策的解释机制，增强用户信任

4. 工业大模型实战案例

4.1 智能制造领域

案例1：钢铁生产工艺优化

某大型钢铁企业通过部署大模型系统，实现了以下突破：

• 分析历史生产数据和专家经验，优化冶炼参数
• 降低能耗5.8%，提高产品合格率3.2%
• 年节约成本超过3000万元

案例2：半导体制造良率提升

半导体制造商通过大模型分析：

• 整合设备日志、工艺参数、质检数据
• 预测潜在的良率问题并提供优化建议
• 良率提升2.5%，相当于数千万美元的年度收益

4.2 设备维护与故障诊断

智能故障诊断系统

大型制造企业实施的智能故障诊断系统：

• 通过振动、声音、温度等多模态数据分析
• 提前7-15天预警潜在设备故障
• 将计划外停机时间减少35%
• 维护成本降低28%

4.3 产品研发创新

新材料开发加速

材料科学领域的大模型应用：

• 分析已有材料性能和分子结构关系
• 预测新材料性能并推荐配方
• 研发周期缩短40%，成功率提高60%

4.4 机械设备自动化设计中的创新思路

当前行业误区与挑战

在机械设备自动化设计领域，当前面临的核心挑战是跨领域人才缺口：

• 懂大模型的人不懂机械设计
• 懂机械设计的人不懂大模型技术
• 同时掌握CAD开发、大模型训练和机械设计的复合型人才极度稀缺

这一人才结构导致很多团队在探索AI驱动的机械设计时陷入了误区：

误区一：直接生成3D模型

目前许多团队尝试使用大模型直接生成完整的3D模型，但这种方法存在致命问题：

• 缺乏作图过程记录，无法进行后续调参和修改
• 无法满足机械设计的精度和工艺要求
• 生成的模型难以整合到现有工程流程中

例如，使用Stable-Diffusion生成图片后转为3D浮雕模型的方式，虽然在艺术设计领域有应用，但在精密机械设计中几乎不可用。

误区二：通过LLM微调理解3D文件格式

另一种流行思路是通过LLM算法微调，使其理解STL、Mesh、B-rep等3D文件格式。这种方法的局限性在于：

• 只能实现基础的造型设计
• 无法生成BOM清单和材料属性
• 无法支持结构力学分析和稳定性计算
• 模型接缝处理、焊接、铆接等连接方式表达困难

可行解决方案：基于CAD脚本语言的生成式设计

一种更切实可行的方法是利用文本大模型生成3DCAD脚本语言：

1. 参数化接口设计：将常用零部件绘制功能做成参数化接口，使文本大模型能够生成调用这些接口的脚本代码
2. 过程式设计：通过脚本保留每一步的设计过程，便于后续修改和调整
3. 空间想象训练：通过大量CAD脚本与对应3D模型的训练，使大模型具备空间想象能力
4. 扩展性考虑：考虑采用VRML语言结合JavaScript实现更强的扩展性，支持仿真和其他高级功能

这种方法的优势在于：

• 保留了完整的设计过程，便于调整和修改
• 可以整合到现有CAD系统中，兼容工程师的工作流程
• 较低的技术门槛，允许机械工程师通过自然语言来控制设计过程
• 支持从简单组件到复杂装配体的渐进式设计

脚本化CAD设计实例

下面通过三种不同的技术实现来展示脚本化CAD设计的实际应用，这些示例代码可以由AI大模型根据自然语言指令生成。

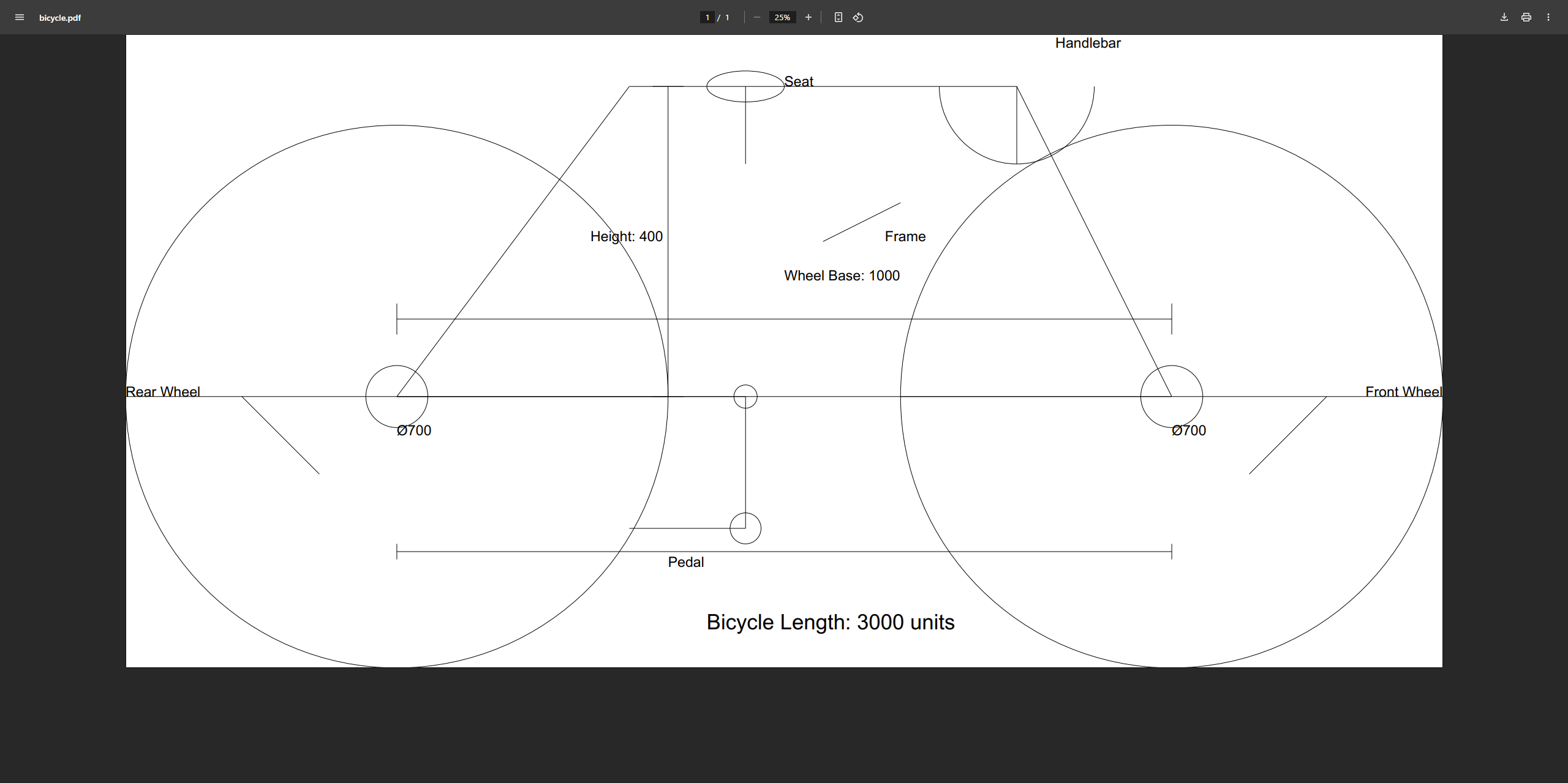

示例1：VBA + SolidWorks实现自行车车架设计

使用VBA在SolidWorks中自动化创建参数化的自行车车架:

Sub CreateBicycleFrame()' 自行车几何参数 - 这些参数可以由AI根据用户需求生成Dim frameHeight As Double: frameHeight = 500    ' 车架高度(mm)Dim topTubeLength As Double: topTubeLength = 580  ' 上管长度(mm)Dim headTubeAngle As Double: headTubeAngle = 73    ' 头管角度(度)Dim seatTubeAngle As Double: seatTubeAngle = 74    ' 座管角度(度)Dim chainstayLength As Double: chainstayLength = 420  ' 后下叉长度(mm)Dim tubeDiameter As Double: tubeDiameter = 30    ' 管材直径(mm)' 获取SolidWorks实例Dim swApp As ObjectSet swApp = Application.SldWorks' 创建新文档Dim swModel As ObjectSet swModel = swApp.NewDocument("Part.prtdot", 0, 0, 0)' 获取特征管理器Dim swFeatMgr As ObjectSet swFeatMgr = swModel.FeatureManager' 创建底部中括点 - 这是车架的中心点Dim swSketchMgr As ObjectSet swSketchMgr = swModel.SketchManager' 创建前三角形的草图swModel.Extension.SelectByID2 "Front Plane", "PLANE", 0, 0, 0, False, 0, Nothing, 0swSketchMgr.InsertSketch True' 创建底部中括(Bottom Bracket)点作为起点Dim bbPoint(2) As DoublebbPoint(0) = 0: bbPoint(1) = 0: bbPoint(2) = 0swSketchMgr.CreatePoint bbPoint(0), bbPoint(1), bbPoint(2)' 计算座管上端点的位置Dim seatTubeTopX As Double: seatTubeTopX = -frameHeight * Math.Sin(Math.PI * (180 - seatTubeAngle) / 180)Dim seatTubeTopY As Double: seatTubeTopY = frameHeight * Math.Cos(Math.PI * (180 - seatTubeAngle) / 180)' 创建座管线swSketchMgr.CreateLine 0, 0, 0, seatTubeTopX, seatTubeTopY, 0' 计算头管底部位置Dim headTubeBotX As Double: headTubeBotX = topTubeLength - 100  ' 减去头管长度Dim headTubeBotY As Double: headTubeBotY = seatTubeTopY * 0.75  ' 简化计算，实际应基于几何' 计算头管顶部位置Dim headTubeTopX As Double: headTubeTopX = headTubeBotX + 100 * Math.Sin(Math.PI * (90 - headTubeAngle) / 180)Dim headTubeTopY As Double: headTubeTopY = headTubeBotY + 100 * Math.Cos(Math.PI * (90 - headTubeAngle) / 180)' 创建头管swSketchMgr.CreateLine headTubeBotX, headTubeBotY, 0, headTubeTopX, headTubeTopY, 0' 连接上管swSketchMgr.CreateLine seatTubeTopX, seatTubeTopY, 0, headTubeTopX, headTubeTopY, 0' 连接下管swSketchMgr.CreateLine 0, 0, 0, headTubeBotX, headTubeBotY, 0' 计算后下叉端点Dim chainstayEndX As Double: chainstayEndX = -chainstayLengthDim chainstayEndY As Double: chainstayEndY = 0' 创建后下叉swSketchMgr.CreateLine 0, 0, 0, chainstayEndX, chainstayEndY, 0' 创建后上叉(简化，实际设计需要更精确的计算)swSketchMgr.CreateLine seatTubeTopX, seatTubeTopY, 0, chainstayEndX, chainstayEndY, 0' 退出草图swSketchMgr.InsertSketch True' 创建管材挤压特征(为简化示例，实际需对每个管道单独处理)Dim frontTriSketch As ObjectSet frontTriSketch = swFeatMgr.GetLastFeature' 选择草图swModel.Extension.SelectByID2 frontTriSketch.Name, "SKETCH", 0, 0, 0, False, 0, Nothing, 0' 沿侧向挤压以创建3D模型Dim myFeature As ObjectSet myFeature = swFeatMgr.FeatureExtrusion2(True, False, False, 0, 0, tubeDiameter, 0, False, False, False, False, 0, 0, False, False, False, False, True, True, True, 0, 0, False)' 保存模型swModel.Save2 False, False, True
End Sub

这个示例展示了如何通过VBA脚本在SolidWorks中创建参数化的自行车车架。代码中定义了关键几何参数（如车架高度、角度等），然后依次创建车架中的各个管材。这种方法的强大之处在于，只需修改几个参数值就可以得到不同尺寸和形状的自行车车架设计。

示例2：使用ezdxf库创建参数化机械零件

Python的ezdxf库可以用于创建和修改DXF文件，这是CAD系统广泛支持的通用格式:

import ezdxf
import mathdef create_parametric_bracket(width: float = 120.0,height: float = 80.0,thickness: float = 10.0,hole_diameter: float = 12.0,mounting_holes: int = 4,corner_radius: float = 5.0
):"""创建一个参数化支架的DXF图纸"""# 创建一个新的DXF R2018文档doc = ezdxf.new("R2018")# 添加必要的图层doc.layers.new(name="OUTLINE", dxfattribs={"color": 1})doc.layers.new(name="HOLES", dxfattribs={"color": 2})doc.layers.new(name="DIMENSIONS", dxfattribs={"color": 3})doc.layers.new(name="HIDDEN", dxfattribs={"color": 4, "linetype": "DASHED"})# 创建模型空间msp = doc.modelspace()# 绘制外轮廓 - 圆角矩形# 左下角开始，顺时针points = [(corner_radius, 0),(width - corner_radius, 0),(width, corner_radius),(width, height - corner_radius),(width - corner_radius, height),(corner_radius, height),(0, height - corner_radius),(0, corner_radius),(corner_radius, 0)]# 创建多段线对象outline = msp.add_lwpolyline(points, dxfattribs={"layer": "OUTLINE"})# 在每个角落添加圆弧arc_start = 0for i in range(4):center_x = points[i*2+2][0] - corner_radius if i in [0, 3] else points[i*2+2][0] + corner_radiuscenter_y = points[i*2+2][1] - corner_radius if i in [0, 1] else points[i*2+2][1] + corner_radiusstart_angle = i * 90end_angle = (i + 1) * 90msp.add_arc(center=(center_x, center_y),radius=corner_radius,start_angle=start_angle,end_angle=end_angle,dxfattribs={"layer": "OUTLINE"})# 添加安装孔hole_margin = 20.0  # 孔距边缘的最小距离if mounting_holes == 4:# 四个角落的安装孔hole_centers = [(hole_margin + corner_radius, hole_margin + corner_radius),(width - hole_margin - corner_radius, hole_margin + corner_radius),(width - hole_margin - corner_radius, height - hole_margin - corner_radius),(hole_margin + corner_radius, height - hole_margin - corner_radius)]elif mounting_holes == 2:# 在中心线上的两个安装孔hole_centers = [(width / 4, height / 2),(3 * width / 4, height / 2)]else:# 默认中心一个孔hole_centers = [(width / 2, height / 2)]# 绘制孔for center in hole_centers:msp.add_circle(center, hole_diameter/2, dxfattribs={"layer": "HOLES"})# 添加中心线(用于制造)msp.add_line((width/2, 0), (width/2, height), dxfattribs={"layer": "HIDDEN"})msp.add_line((0, height/2), (width, height/2), dxfattribs={"layer": "HIDDEN"})# 添加尺寸标注# (简化版，实际应用中可能需要更详细的尺寸标注)msp.add_linear_dim(base=(width/2, -10),p1=(0, 0),p2=(width, 0),angle=0,text=f"{width}",dimstyle="STANDARD",override={"dimtad": 1},dxfattribs={"layer": "DIMENSIONS"})msp.add_linear_dim(base=(-10, height/2),p1=(0, 0), p2=(0, height),angle=90,text=f"{height}",dimstyle="STANDARD",override={"dimtad": 1},dxfattribs={"layer": "DIMENSIONS"})# 添加标题块信息msp.add_text(f"BRACKET {width}x{height}x{thickness}",dxfattribs={"height": 5,"layer": "DIMENSIONS","insert": (width/2, -30)}).set_pos((width/2, -30), align="MIDDLE_CENTER")# 返回文档对象以便保存return doc# 创建一个自定义支架并保存
bracket = create_parametric_bracket(width=150.0,height=100.0,thickness=8.0,hole_diameter=10.0,mounting_holes=4,corner_radius=8.0
)
bracket.saveas("parametric_bracket.dxf")

这个Python示例展示了如何使用ezdxf库创建一个完全参数化的支架零件。用户可以通过调整参数来修改支架的宽度、高度、厚度、安装孔数量和位置等属性。此方法的优势在于它可以生成标准DXF文件，几乎所有CAD系统都可以导入这种格式，从而实现CAD软件间的无缝集成。

示例3：使用pyautocad自动化装配体设计

pyautocad库允许Python脚本直接控制AutoCAD，适合复杂装配体的自动化设计:

from pyautocad import Autocad, APoint
import mathdef create_gearbox_assembly(housing_width: float = 200.0,housing_height: float = 150.0,gear_ratio: float = 3.5,shaft_diameter: float = 20.0,num_gears: int = 2
):"""创建一个简化的齿轮箱装配体"""# 连接到AutoCAD实例acad = Autocad(create_if_not_exists=True)# 清空当前图纸acad.doc.New()acad.prompt("创建一个参数化齿轮箱装配体...")# 创建一个新图层用于外壳housing_layer = "HOUSING"try:acad.doc.Layers.Add(housing_layer)acad.doc.Layers.Item(housing_layer).Color = 5  # 蓝色except:pass  # 图层可能已存在# 创建一个新图层用于齿轮gear_layer = "GEARS"try:acad.doc.Layers.Add(gear_layer)acad.doc.Layers.Item(gear_layer).Color = 1  # 红色except:pass  # 图层可能已存在# 创建一个新图层用于轴shaft_layer = "SHAFTS"try:acad.doc.Layers.Add(shaft_layer)acad.doc.Layers.Item(shaft_layer).Color = 2  # 黄色except:pass  # 图层可能已存在# 绘制外壳 - 矩形带圆角acad.model.AddRectangle(APoint(0, 0),APoint(housing_width, housing_height))# 设置当前图层为外壳图层acad.doc.ActiveLayer = acad.doc.Layers.Item(housing_layer)# 计算齿轮相关参数input_gear_diameter = 60.0  # 输入齿轮直径output_gear_diameter = input_gear_diameter * gear_ratio  # 输出齿轮直径# 计算齿轮中心位置center_x = housing_width / 3center_y = housing_height / 2# 设置当前图层为齿轮图层acad.doc.ActiveLayer = acad.doc.Layers.Item(gear_layer)# 绘制输入齿轮input_gear = acad.model.AddCircle(APoint(center_x, center_y),input_gear_diameter / 2)# 计算输出齿轮中心位置output_center_x = center_x + (input_gear_diameter + output_gear_diameter) / 2output_center_y = center_y# 绘制输出齿轮output_gear = acad.model.AddCircle(APoint(output_center_x, output_center_y),output_gear_diameter / 2)# 如果有额外的齿轮需要绘制if num_gears > 2:for i in range(2, num_gears):# 为简化起见，额外的齿轮直径逐步增加extra_gear_diameter = output_gear_diameter * (1 + 0.2 * (i-1))# 计算额外齿轮的位置 - 简单螺旋排列angle = (i-1) * math.pi / 4radius = (output_gear_diameter + extra_gear_diameter) / 2extra_center_x = output_center_x + radius * math.cos(angle)extra_center_y = output_center_y + radius * math.sin(angle)# 绘制额外齿轮acad.model.AddCircle(APoint(extra_center_x, extra_center_y),extra_gear_diameter / 2)# 设置当前图层为轴图层acad.doc.ActiveLayer = acad.doc.Layers.Item(shaft_layer)# 绘制输入轴acad.model.AddCircle(APoint(center_x, center_y),shaft_diameter / 2)# 绘制输出轴acad.model.AddCircle(APoint(output_center_x, output_center_y),shaft_diameter / 2)# 添加文本注释acad.model.AddText(f"齿轮箱装配体 - 齿轮比 {gear_ratio}:1",APoint(housing_width/2, -20),10)# 更新视图acad.app.ZoomExtents()acad.prompt("齿轮箱装配体创建完成!")return "齿轮箱装配体已成功创建"# 调用函数创建齿轮箱
result = create_gearbox_assembly(housing_width=300.0,housing_height=200.0,gear_ratio=4.2,shaft_diameter=25.0,num_gears=3
)
print(result)

• 验证结果



这个示例展示了如何使用pyautocad自动化创建齿轮箱装配体。通过调整几个关键参数（如齿轮比、外壳尺寸、轴直径等），可以快速生成不同规格的齿轮箱设计。这种方法特别适合复杂的装配体设计，其中多个组件需要保持协调的几何关系。

通过这三个实例可以看出，基于脚本的CAD生成方法不仅保留了设计过程，而且通过参数化方式实现了高度的灵活性和可定制性。这正是AI大模型在机械设计中的理想应用方式—AI可以理解用户的自然语言需求，转化为适当的参数值和设计脚本，生成可立即用于制造的CAD模型。

实现挑战与解决思路

这种方法也面临一些挑战：

• 需要建立大量参数化零部件库
• 大模型需要理解机械设计的空间关系和约束条件
• 解决基于既有物体进行二次设计的复杂问题（如为异形产品设计包装）

解决思路包括：

1. 收集和编码机械手册中已有的参数化设计方法
2. 构建设计模式库，教会模型理解常见的机械结构
3. 使用真实CAD软件执行模型生成的脚本，验证结果并提供反馈

5. 竞品分析：AI与CAD融合的不同路径

为了更全面地了解AI驱动CAD设计的现状和发展方向，本节对比分析三个典型平台的技术路线和应用特点。

5.1 DesignOrder

DesignOrder采用了人机协作的混合模式：

技术路径：

• 以设计师社区为核心，通过人工智能辅助匹配需求与设计师
• 结合标准化模板和自动化工具提升设计效率
• 保留人工设计师在创意和质量控制环节的主导作用

优势：

• 设计品质有保障，符合工程制造标准
• 能够处理复杂、非标准化的设计需求
• 设计成果包含完整的参数化过程

局限性：

• 响应速度受限于人工参与环节
• 成本较高，难以实现设计的完全自动化
• 知识积累与共享依赖于设计师经验

与脚本化方法的对比：DesignOrder的模式适合高复杂度、高定制化的设计任务，而我们提出的脚本化方法更适合标准零部件的快速迭代设计。

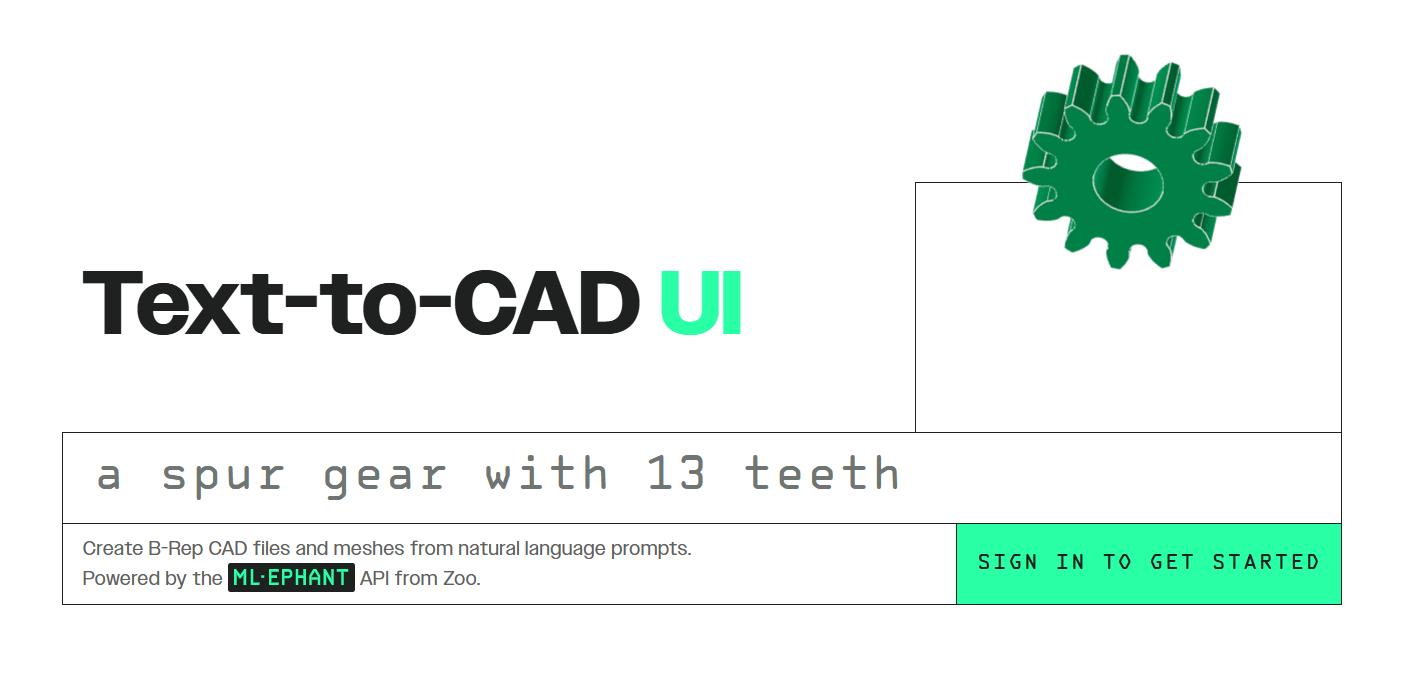

5.2 Text-to-CAD: 直接生成3D模型的尝试

Text-to-CAD代表了一种直接从文本描述生成3D模型的技术路线：

技术路径：

• 直接通过自然语言提示生成B-Rep CAD文件和网格模型
• 基于Zoo的ML-ephant API，采用大规模模型训练
• 输入简单文本描述（例如"13齿的正齿轮"）即可生成模型

优势：

• 用户体验简单直接，无需CAD专业知识
• 生成速度快，实时反馈
• 简化了从创意到初步模型的过程

局限性：

• 生成模型缺乏设计过程，难以进行精确修改
• 结构复杂度和精度有限，难以应用于精密机械设计
• 难以处理复杂的约束条件和工程参数

与脚本化方法的对比：Text-to-CAD适合概念验证和快速原型设计，但在工业级应用方面存在明显局限；脚本化方法虽然技术实现复杂，但保留了完整设计过程和参数控制能力，更适合工业应用。

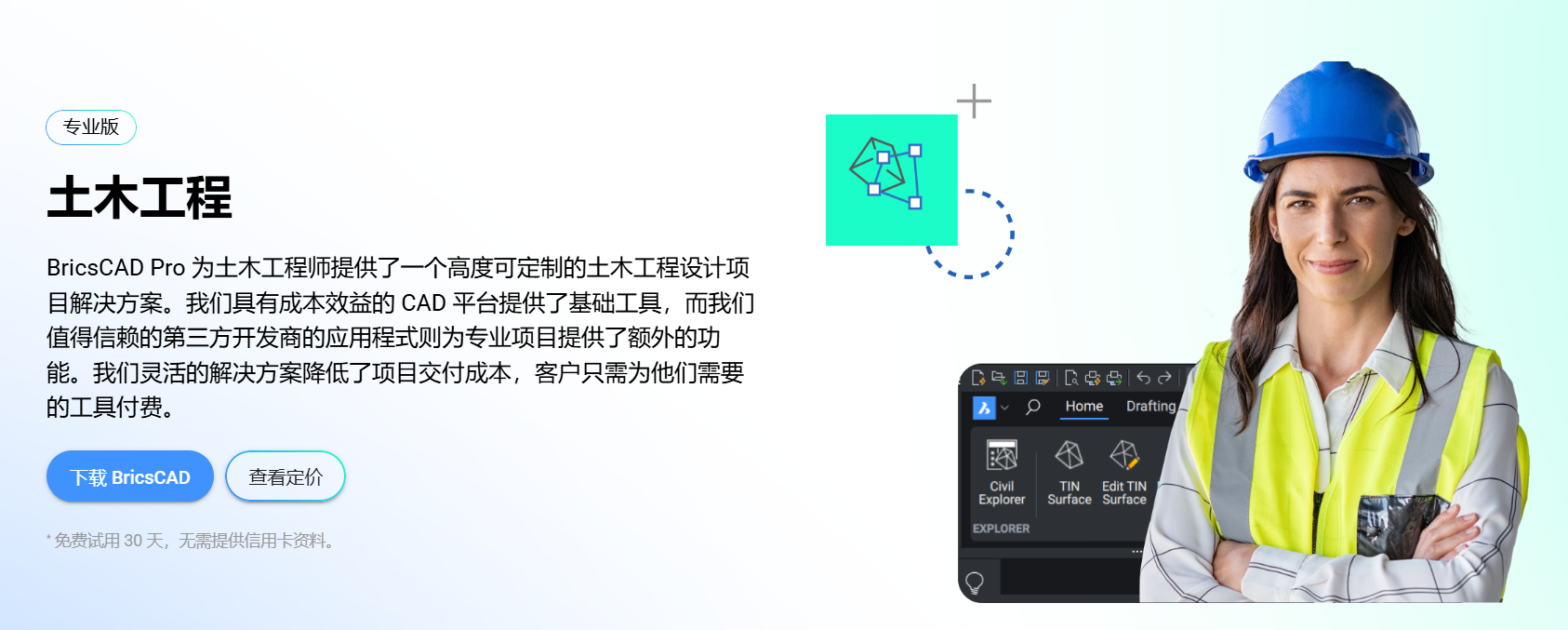

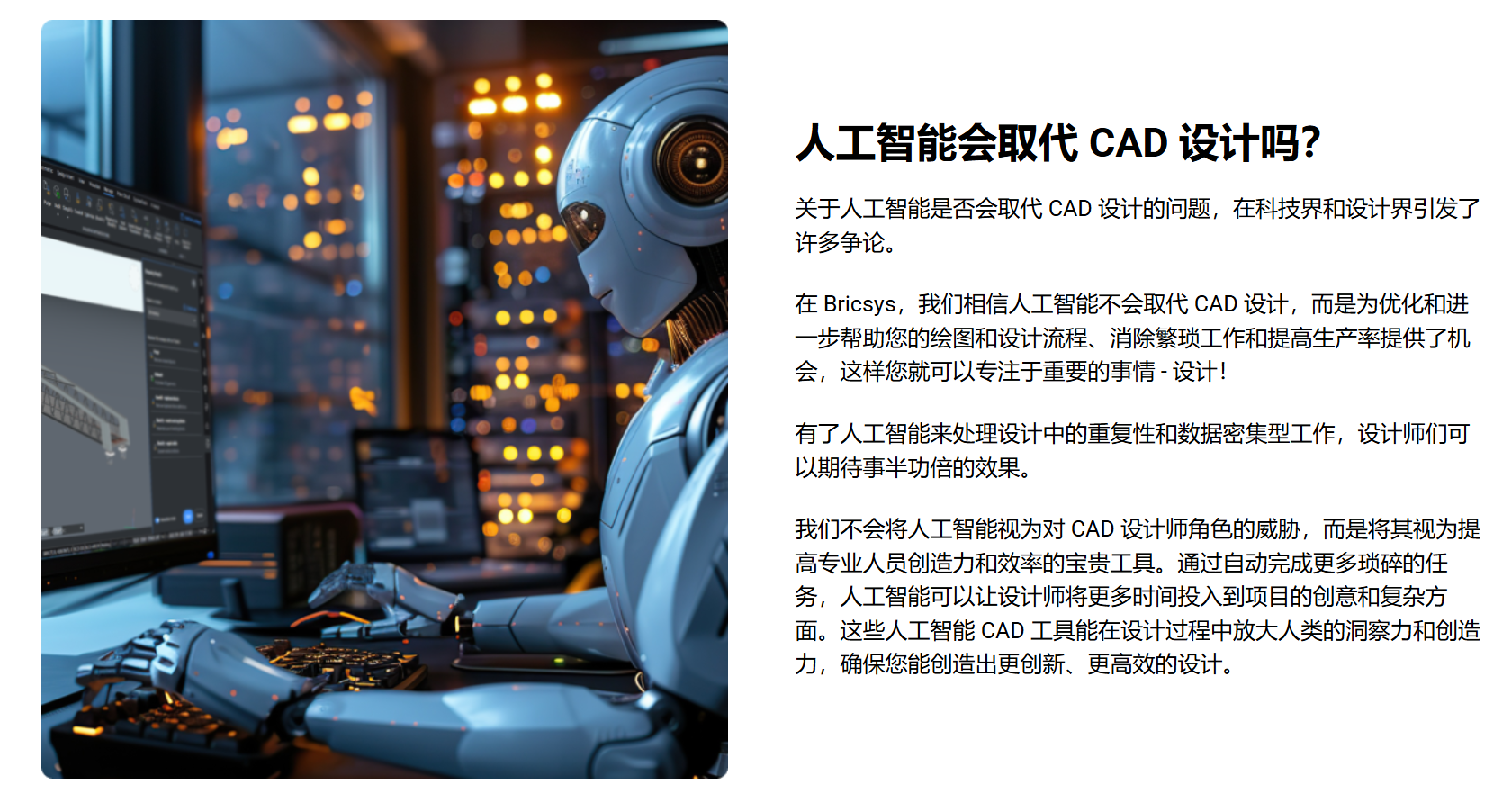

5.3 BricsCAD: 传统CAD平台的AI进化

BricsCAD代表了传统CAD软件向AI增强方向演进的路径：

技术路径：

• 以强大、直观且可互操作的CAD和建模工具为基础
• 不同产品级别(Lite、Pro、Mechanical、BIM、Ultimate)覆盖不同应用场景
• 通过AI驱动功能增强传统CAD工作流程

优势：

• 专业级工程设计能力，符合行业标准
• 完善的工具链和生态系统
• 与现有工程流程无缝衔接
• 提供2D绘图、3D建模、机械工具、BIM工具等全面功能

局限性：

• 学习曲线陡峭，需要专业CAD知识
• 自动化程度有限，主要依赖用户操作
• AI功能多为辅助性质，未实现根本性变革

与脚本化方法的对比：BricsCAD等传统CAD软件提供了成熟的工程设计环境，我们提出的脚本化方法可视为其自动化层面的补充，二者可形成互补关系——脚本化方法负责初始设计生成，专业CAD软件负责精细调整和最终验证。

5.4 技术路线综合对比

特性	脚本化设计方法	DesignOrder	Text-to-CAD	BricsCAD
设计自动化程度	高	中	高	低
保留设计过程	是	是	否	是
参数化能力	强	强	弱	强
技术门槛	中	低	低	高
灵活性/可定制性	高	高	低	高
适用场景	标准零部件到中等复杂度装配体	创新设计、非标准设计	概念设计、简单模型	全流程专业工程设计
AI集成度	高	中	高	低至中

5.5 启示与发展方向

对比不同技术路线后，我们得出以下见解与发展方向：

1. 混合技术路线的优势：脚本化CAD方法介于直接生成模型(Text-to-CAD)和传统CAD软件(BricsCAD)之间，保留了设计过程的同时提供了自动化能力。

2. 行业垂直化趋势：不同行业对CAD工具的需求差异明显，像DesignOrder这样针对特定行业的解决方案具有独特价值。

3. 编程与设计的融合：未来的CAD工具将更深度融合编程能力，使非专业人士也能通过自然语言创建专业设计。

4. 开放平台的重要性：能够与现有CAD系统集成的开放解决方案(如BricsCAD的开发者API)将成为推动行业采用的关键。

5. AI辅助与人工专业知识的平衡：完全自动化并非所有场景的最佳选择，人机协作模式(如DesignOrder)在复杂设计中仍有不可替代的价值。

基于上述分析，我们认为脚本化CAD设计方法在保留设计过程和实现自动化之间取得了良好平衡，特别适合标准化程度较高的机械设计任务。随着大模型技术的发展，这种方法的应用前景将更加广阔。

6. 未来展望

工业大模型技术正处于快速发展阶段，未来将呈现以下趋势：

1. 更精细的行业垂直化模型：针对特定工业细分领域的专用模型将涌现
2. 多模态感知能力增强：整合更多工业场景下的数据类型
3. 自主决策能力提升：从辅助决策走向一定程度的自主决策
4. 人机协作模式演进：形成"人类专家+AI模型"的新型工作模式
5. 工程设计范式转变：从传统参数化设计到AI辅助的意图驱动设计

7. 结论

AI大模型在工业领域的应用正处于起步阶段，但已展现出巨大的价值创造潜力。企业应当积极探索大模型技术与自身业务的结合点，构建数字化转型的新引擎。在这一过程中，技术选型、人才培养、组织变革缺一不可。通过人机协作，工业企业将能够实现数据、知识、经验的有机融合，走向更高效、更智能的生产方式。

在机械设备自动化设计等复杂领域，我们需要避免盲目追求技术前沿而忽视实际应用需求。"刀走偏锋"的创新思路往往能在资源约束下提供更务实的解决方案。未来，成功的工业AI应用将不仅仅依赖于技术的先进性，更取决于对行业深度理解和跨领域知识的整合能力。

未来，工业智能化将不再是简单的自动化升级，而是知识驱动的智能制造革命。拥抱AI大模型技术，将成为工业企业在数字化时代保持竞争力的关键。
