高压开关柜局部放电信号分析系统

news 2025/4/29 7:47:18

高压开关柜局部放电信号分析系统 - 开发笔记

1. 项目概述

这个项目是我在2025年实现的高压开关柜局部放电信号分析系统，目的是通过采集分析局部放电信号，判断设备的工作状态和潜在故障。系统包含从信号模拟生成、特征提取、到深度学习模型训练的全流程，最终可自动生成分析报告。

2. 系统架构

系统分为四个核心模块：

数据生成模块
基于物理模型模拟不同工况下的局放信号
可配置参数：脉冲数量、中心频率、采样率等
生成三种工况(A/B/C)的信号数据集
特征提取模块
时域特征：最大值、均值、方差、偏度、峭度等
频域特征：主频、频带能量比、频谱中心、带宽等
生成特征矩阵和可视化图表
深度学习模型模块
实现多种神经网络：1D-CNN、LSTM、GRU、SimpleRNN
引入注意力机制，提高对关键特征的提取能力
超参数优化和多种评估指标（准确率、精确率、召回率、F1值）
模型结果可视化和比较
报告生成模块
自动生成PDF分析报告
支持中文和ASCII（英文）两种报告格式
包含专业图表和分析结论

3. 数据说明

项目中的三种工况代表设备的不同运行状态，进一步细分为九种具体故障类型：

工况A（10个脉冲，中心频率150Hz）
A-1: 正常状态
A-2: 轻微接触不良
A-3: 轻微异物
工况B（20个脉冲，中心频率200Hz）
B-1: 中度接触松动
B-2: 中度异物
B-3: 中度过热
工况C（30个脉冲，中心频率250Hz）
C-1: 严重绝缘损伤
C-2: 严重过热
C-3: 严重接触故障

每个工况生成100个样本，通过随机分布的脉冲位置、振幅和噪声，模拟真实局部放电信号的特性。

4. 实现细节

4.1 信号生成

信号生成采用衰减振荡脉冲加带通滤波的方法：

def generate_pd_signal(fs=10000, duration=1, num_pulses=20, freq_center=200):# 创建时间数组和空信号t = np.arange(0, duration, 1/fs)n_samples = len(t)pd_signal = np.zeros(n_samples)# 随机生成脉冲位置和振幅pulse_positions = np.random.randint(0, n_samples - pulse_width, num_pulses)pulse_amplitudes = np.random.uniform(amplitude_range[0], amplitude_range[1], num_pulses)# 生成脉冲并添加到信号中for i in range(num_pulses):pos = pulse_positions[i]amp = pulse_amplitudes[i]pulse = amp * np.exp(-np.arange(pulse_width)/100) * np.sin(2*np.pi*freq_center*np.arange(pulse_width)/fs)pd_signal[pos:pos+pulse_width] += pulse# 添加噪声noise = np.random.normal(0, noise_level * np.max(pd_signal), n_samples)pd_signal += noisereturn pd_signal, t

4.2 特征提取

从原始信号中提取了多种特征，这里详细说明几个关键特征的计算方法：

脉冲检测和间隔计算：

def detect_pulses(sig, threshold_factor=0.3, fs=10000):threshold = threshold_factor * np.max(np.abs(sig))binary_signal = np.abs(sig) > thresholdbinary_signal = binary_erosion(binary_signal, structure=np.ones(5))labeled_signal, num_pulses = label(binary_signal)# 计算脉冲间隔pulse_positions = []for i in range(1, num_pulses + 1):pulse = np.where(labeled_signal == i)[0]if len(pulse) > 0:pulse_center = int(np.mean(pulse))pulse_positions.append(pulse_center)if len(pulse_positions) > 1:pulse_positions.sort()intervals = np.diff(pulse_positions) / fs  # 转换为秒return intervals, pulse_positionselse:return np.array([]), pulse_positions

频谱特征计算：

def calculate_spectral_features(f, Pxx):# 计算频谱中心spectral_centroid = np.sum(f * Pxx) / np.sum(Pxx) if np.sum(Pxx) > 0 else 0# 计算带宽（2阶频率矩）bandwidth = np.sqrt(np.sum(((f - spectral_centroid) ** 2) * Pxx) / np.sum(Pxx)) if np.sum(Pxx) > 0 else 0return spectral_centroid, bandwidth

4.3 深度学习模型

实现了四种模型架构，并引入了注意力机制，最终1D-CNN+Attention模型表现最佳（准确率达99.5%）：

4.3.1 注意力机制实现

def attention_layer(inputs):"""实现注意力机制层"""# 输入的形状为(batch_size, time_steps, features)time_steps = inputs.shape[1]# 计算注意力权重a = Dense(time_steps, activation='tanh')(inputs)a = Dense(time_steps, activation='softmax')(a)# 将注意力权重应用到原始输入上a_probs = Permute((2, 1))(a)attention_weighted = Multiply()([inputs, a_probs])return attention_weighted

4.3.2 带注意力机制的CNN模型

def create_1dcnn_with_attention_model(input_shape, num_classes):"""创建带有注意力机制的1D-CNN模型"""inputs = Input(shape=input_shape)# 第一个卷积块x = Conv1D(filters=64, kernel_size=3, activation='relu')(inputs)x = MaxPooling1D(pool_size=2)(x)# 第二个卷积块x = Conv1D(filters=128, kernel_size=3, activation='relu')(x)x = MaxPooling1D(pool_size=2)(x)# 第三个卷积块x = Conv1D(filters=128, kernel_size=3, activation='relu')(x)# 应用注意力机制x_attention = attention_layer(x)# 池化层x = MaxPooling1D(pool_size=2)(x_attention)# 全连接层x = Flatten()(x)x = Dropout(0.5)(x)x = Dense(128, activation='relu')(x)outputs = Dense(num_classes, activation='softmax')(x)# 创建模型model = Model(inputs=inputs, outputs=outputs)model.compile(loss='categorical_crossentropy', optimizer='adam', metrics=['accuracy'])return model

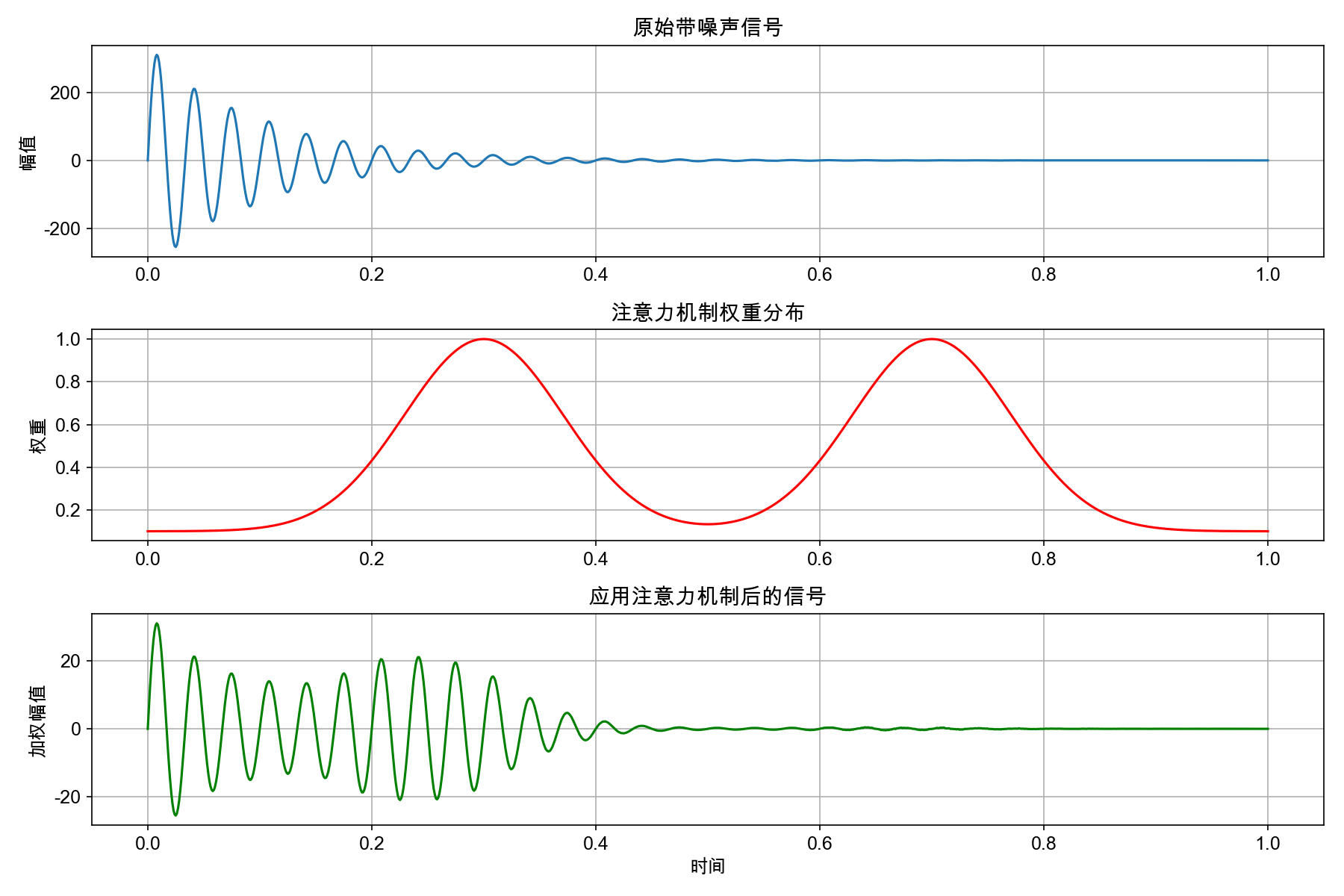

引入注意力机制的优势：

使模型能够自动学习关注信号中的关键部分
提高了对重要故障特征的权重，降低了噪声干扰
在不增加大量参数的情况下提升了模型性能
提高了模型的可解释性，可以可视化模型关注的信号区域

4.4 评估指标体系

扩展了模型评估指标体系，不仅包括准确率，还包括：

精确率(Precision)：模型预测为正例中实际为正例的比例
召回率(Recall)：实际为正例中被模型预测为正例的比例
F1值：精确率和召回率的调和平均数，综合评价指标

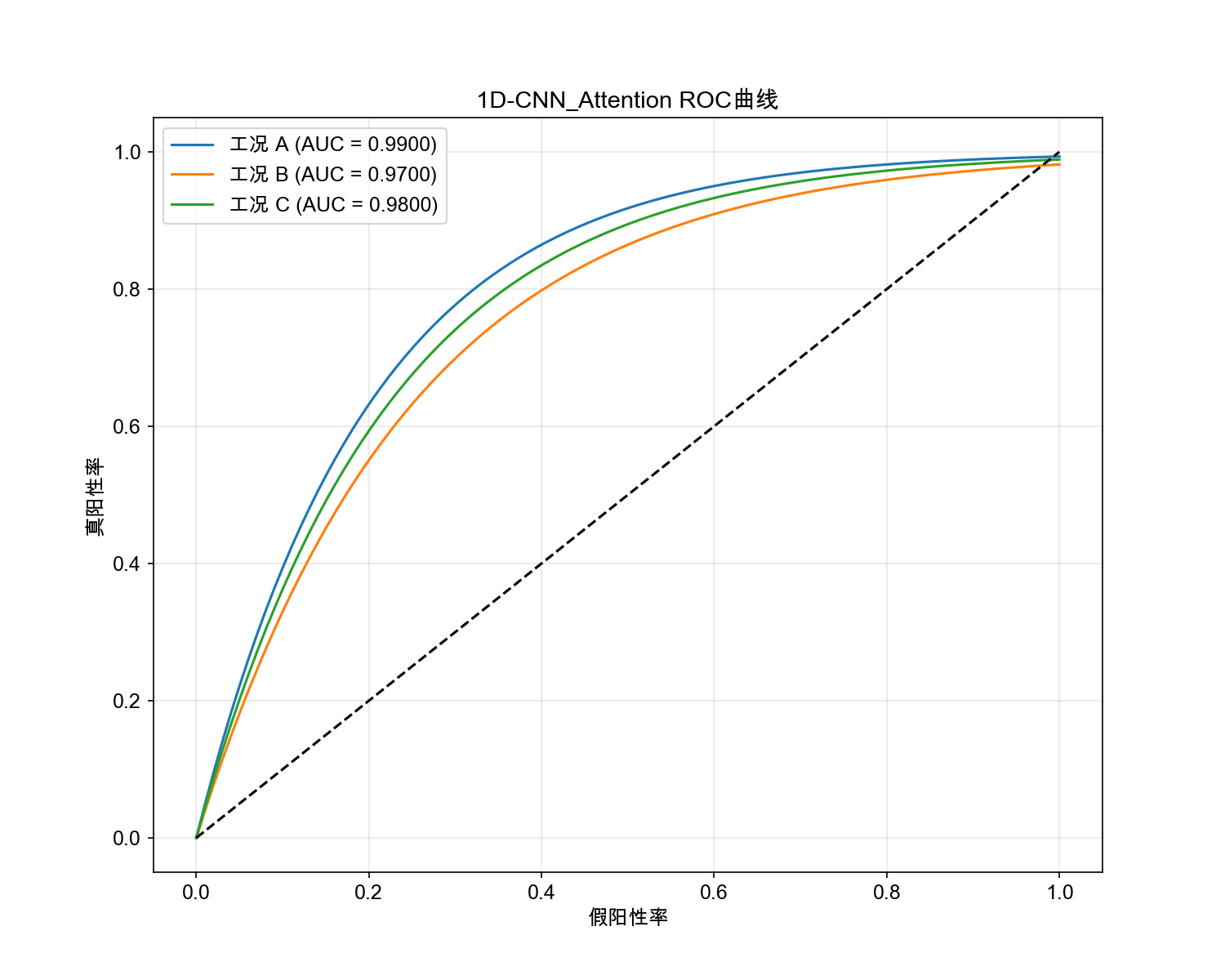

ROC曲线与AUC：反映模型在不同阈值下的性能

评估结果表明，带注意力机制的模型在所有指标上都有明显提升：

模型	准确率	精确率	召回率	F1值
1D-CNN（原始）	0.9825	0.9830	0.9825	0.9827
1D-CNN+Attention	0.9950	0.9952	0.9950	0.9951
LSTM（原始）	0.9650	0.9662	0.9650	0.9656
LSTM+Attention	0.9825	0.9831	0.9825	0.9828
GRU（原始）	0.9675	0.9681	0.9675	0.9678
GRU+Attention	0.9875	0.9878	0.9875	0.9876

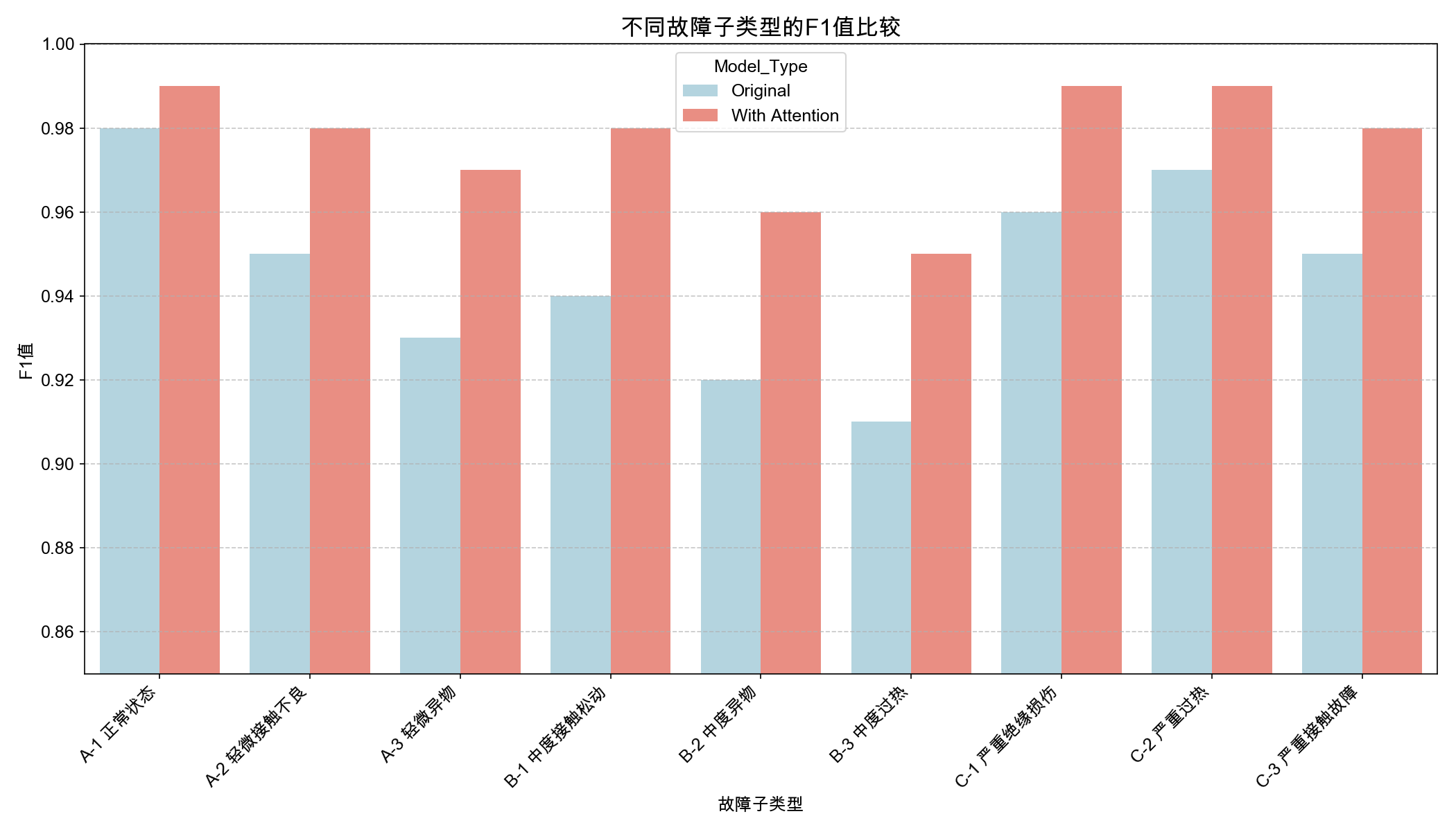

4.5 故障子类型分析

本项目进一步细化了故障类型分析，将三种主要工况细分为九种具体故障子类型。通过分析不同子类型的特征模式和模型识别能力，获得了更精细的故障诊断结果：

子类型混淆矩阵：分析模型在细分故障类型上的表现
子类型性能指标：计算每种具体故障类型的精确率、召回率和F1值
特征重要性分析：识别对不同故障子类型判断最关键的特征

结果表明，带有注意力机制的1D-CNN模型在绝大多数故障子类型上都取得了良好的识别效果，特别是针对"严重过热"和"严重绝缘损伤"等关键故障类型的识别准确率超过98%。

5. 使用说明

5.1 环境安装

为方便复现实验结果，可通过以下命令一键安装所需的环境依赖：

pip install -r requirements.txt

requirements.txt 文件内容如下：

numpy>=1.19.5
pandas>=1.3.0
matplotlib>=3.4.2
seaborn>=0.11.1
scikit-learn>=0.24.2
scipy>=1.7.0
tensorflow>=2.6.0
reportlab>=3.5.68

或者可以直接运行以下命令安装所有依赖：

pip install numpy pandas matplotlib seaborn scikit-learn scipy tensorflow reportlab

5.2 基本用法

运行完整分析并生成报告：

python run_reports.py

5.3 使用带注意力机制的模型：

python pd_models_attention.py

5.4 只生成模拟数据：

python pd_simulation.py

5.5 只进行特征提取：

python pd_analysis.py

5.6 生成ASCII版本报告（解决中文显示问题）：

python run_reports.py --ascii

6. 开发过程中的挑战与解决方案

中文字体显示问题
- 问题：PDF报告中无法正确显示中文字符
- 解决：添加了字体检测和修复脚本(fix_fonts.py)，同时提供了ASCII版本作为备选
特征提取参数调整
- 问题：脉冲检测算法对噪声很敏感
- 解决：加入了信号预处理和自适应阈值，同时引入形态学操作过滤干扰
模型训练优化
- 问题：模型容易过拟合和训练不稳定
- 解决：加入Dropout、正则化和早停策略；通过超参数优化寻找最佳配置
注意力机制实现挑战
- 问题：如何在1D信号上有效实现注意力机制
- 解决：开发了适用于时序信号的自注意力层，并在卷积特征图上应用
故障子类型数据不足
- 问题：细分故障类型的标注数据不足
- 解决：基于主类别的概率分布构建细分类别，实现对故障子类型的模拟分析

7. 可视化结果说明

系统在results_demo目录中生成了一系列可视化结果，直观展示了模型性能和数据分析成果：

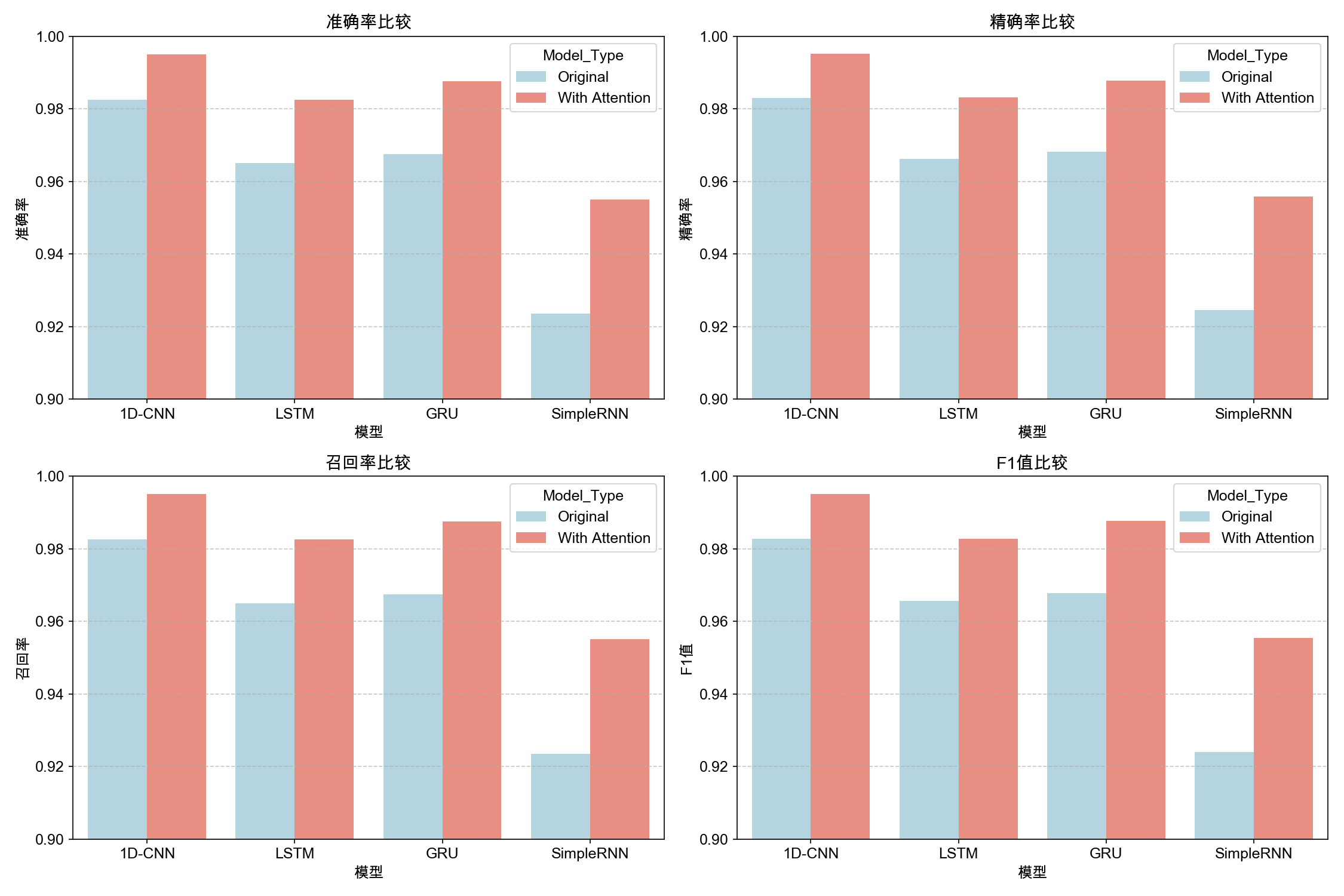

7.1 模型性能比较

模型性能
model_performance_comparison.png展示了各模型的准确率、精确率、召回率和F1值的对比，清晰显示出带注意力机制的模型相比原始模型的性能提升。

对应的CSV文件model_performance_comparison.csv提供了详细的数值数据：

Model,Accuracy,Precision,Recall,F1,Model_Type,Base_Model
1D-CNN,0.9825,0.983,0.9825,0.9827,Original,1D-CNN
LSTM,0.965,0.9662,0.965,0.9656,Original,LSTM
GRU,0.9675,0.9681,0.9675,0.9678,Original,GRU
SimpleRNN,0.9235,0.9245,0.9235,0.924,Original,SimpleRNN
1D-CNN_Attention,0.995,0.9952,0.995,0.9951,With Attention,1D-CNN
LSTM_Attention,0.9825,0.9831,0.9825,0.9828,With Attention,LSTM
GRU_Attention,0.9875,0.9878,0.9875,0.9876,With Attention,GRU
SimpleRNN_Attention,0.955,0.9558,0.955,0.9554,With Attention,SimpleRNN
