ADS基本操作之AC仿真

 1、创建仿真

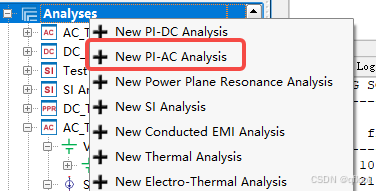

        右键Analyses选择New PI-AC Analysis新建DC仿真；

         AC仿真总共包括7个部分，VRMs就是电源源端，Sinks就是用电端，Nets就是仿真网络，Component Models就是仿真线路有关器件模型，Options仿真设置，Run是运行仿真，Results包含各种仿真结果。



         将待仿真网络选中添加到Nets中，仿真源端添加到VRMs，用电芯片等添加到Sinks中，有关中间器件添加到Component Modes中。

        如果器件未添加模型，ADS会有No Model is defined的提示：

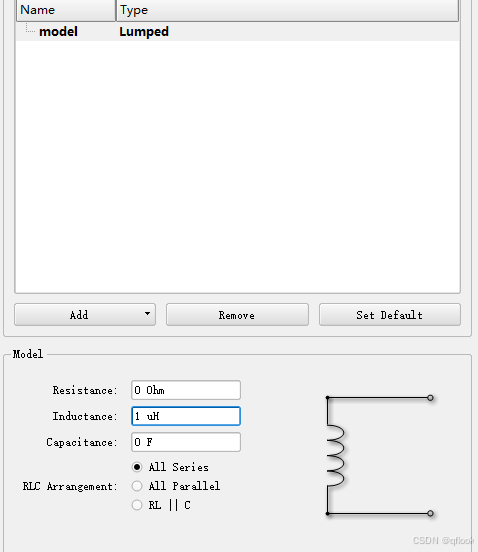

   此时可双击进行模型设置，本例中电感直接选择了Lumped模型，输入电感值1uH。当然如有供应商提供的模型文件会更加准确。

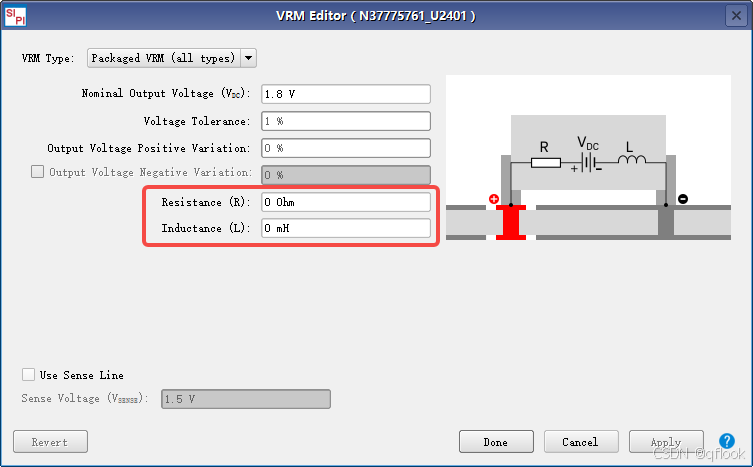

        VRMs设置中仅电阻和电感值对本仿真有影响，其他参数无关。

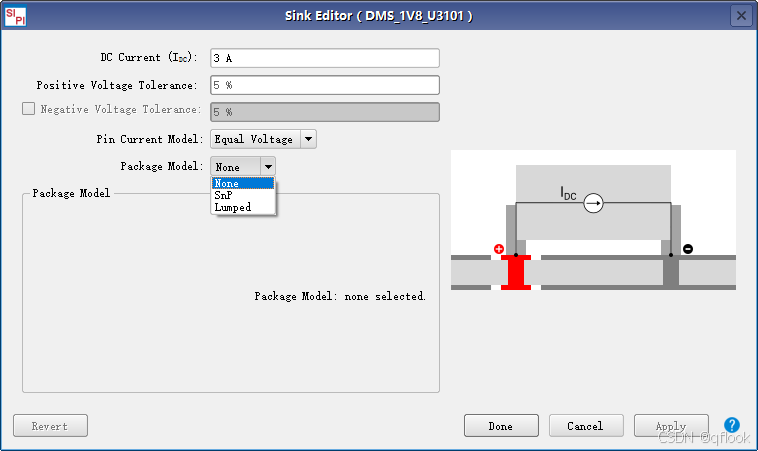

        Sinks设置中也只有Package Model有影响，可选择供应商提供的SNP文件或者Lumped参数，如没有相关参数就选None。

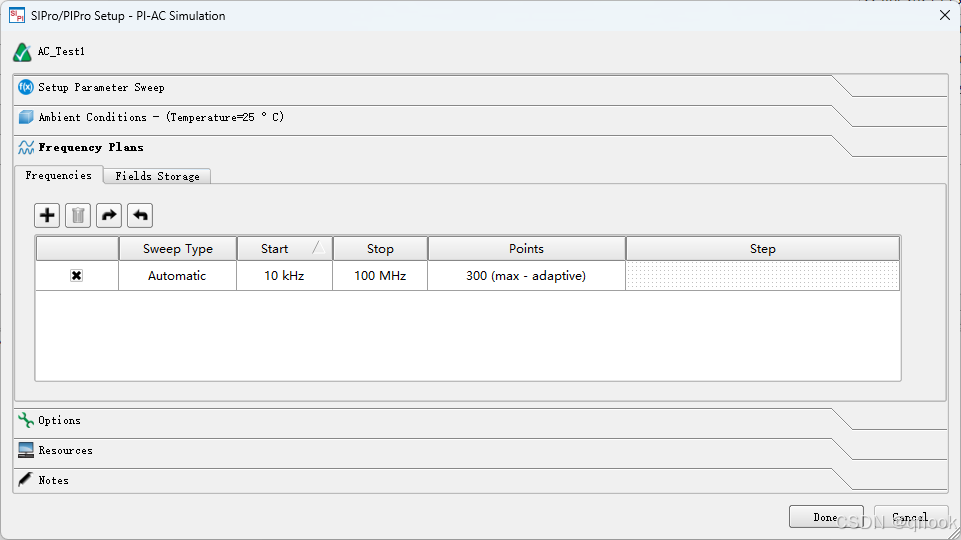

        Options设置中有些需要注意，Frequency Plans要设置仿真频率范围，Sweep Type可选自动，线性和对数等，初学选择自适应即可。

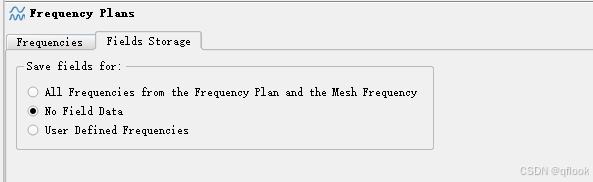

        Fields Storages的话如果要不看电磁场、电流等数据，可选择No Field Data，可快速仿真完成。否则就需要选择第一或第三选项，此时需要配合options上曲线mesh 优化，会大大降低仿真效率，以及占用大量内存。

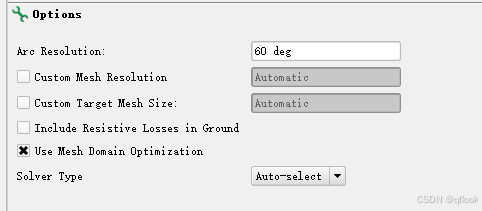

        Options一般默认即可，如需要看场数据，则需要取消勾选Use Mesh Domain Optimization。



2、运行仿真

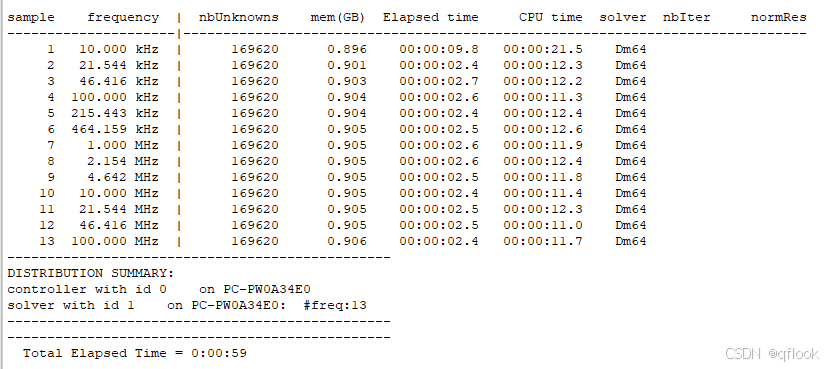

        双击Run即可运行仿真，在log中可以看到仿真运行时间、内存等信息。

3、结果查看

        Results中包括PDN Impedace、S-Parameters、Electric Field、Magetic Field和Current Density，另外两种是生成子电路和Symbol等，用于后续相关仿真，不用的话可不关注。

        PDN的结果，其中VRMs可分别设置Closed或Open，根据实际情况选择即可，一般电源芯片为Closed，电源连接器为Open。

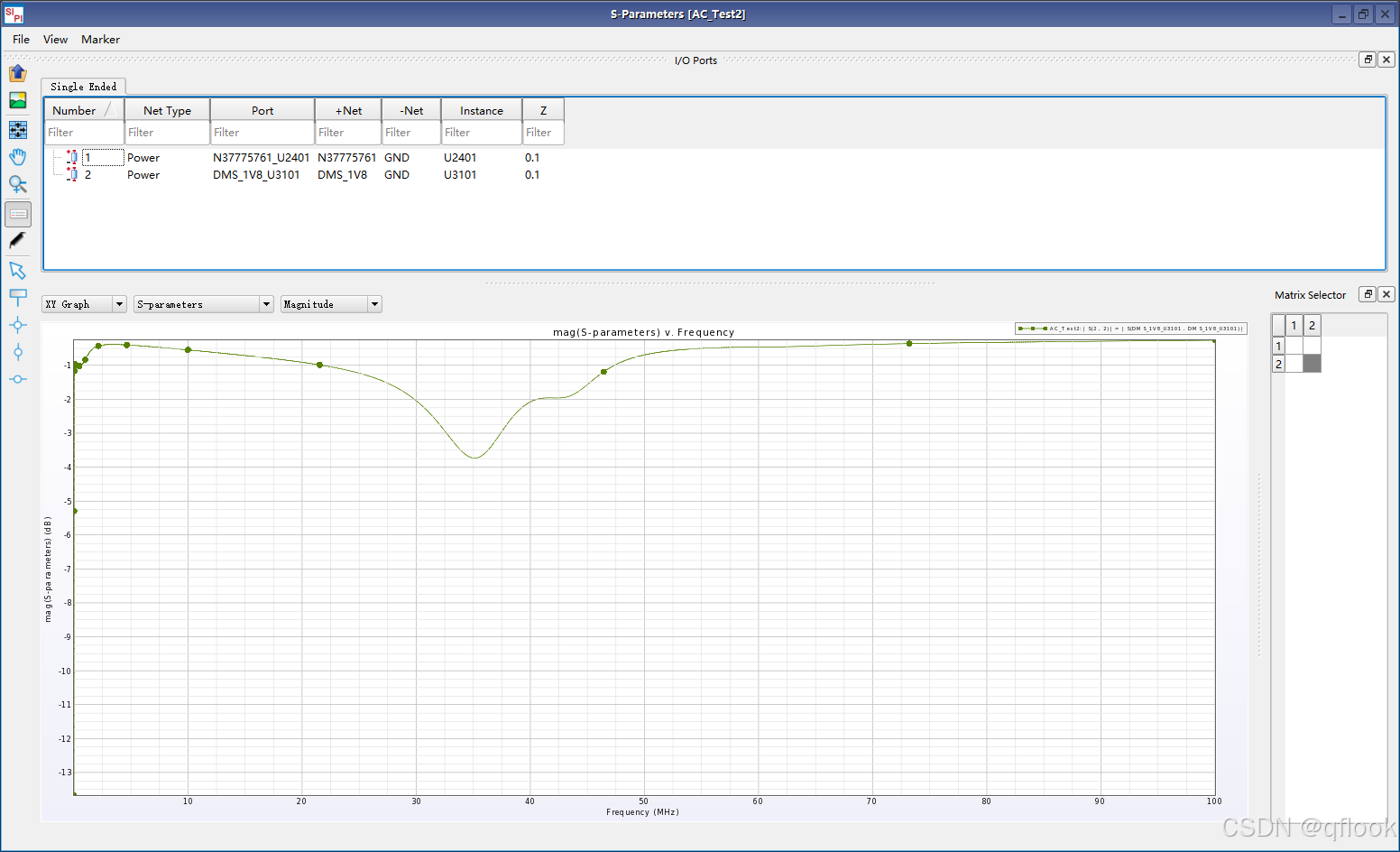

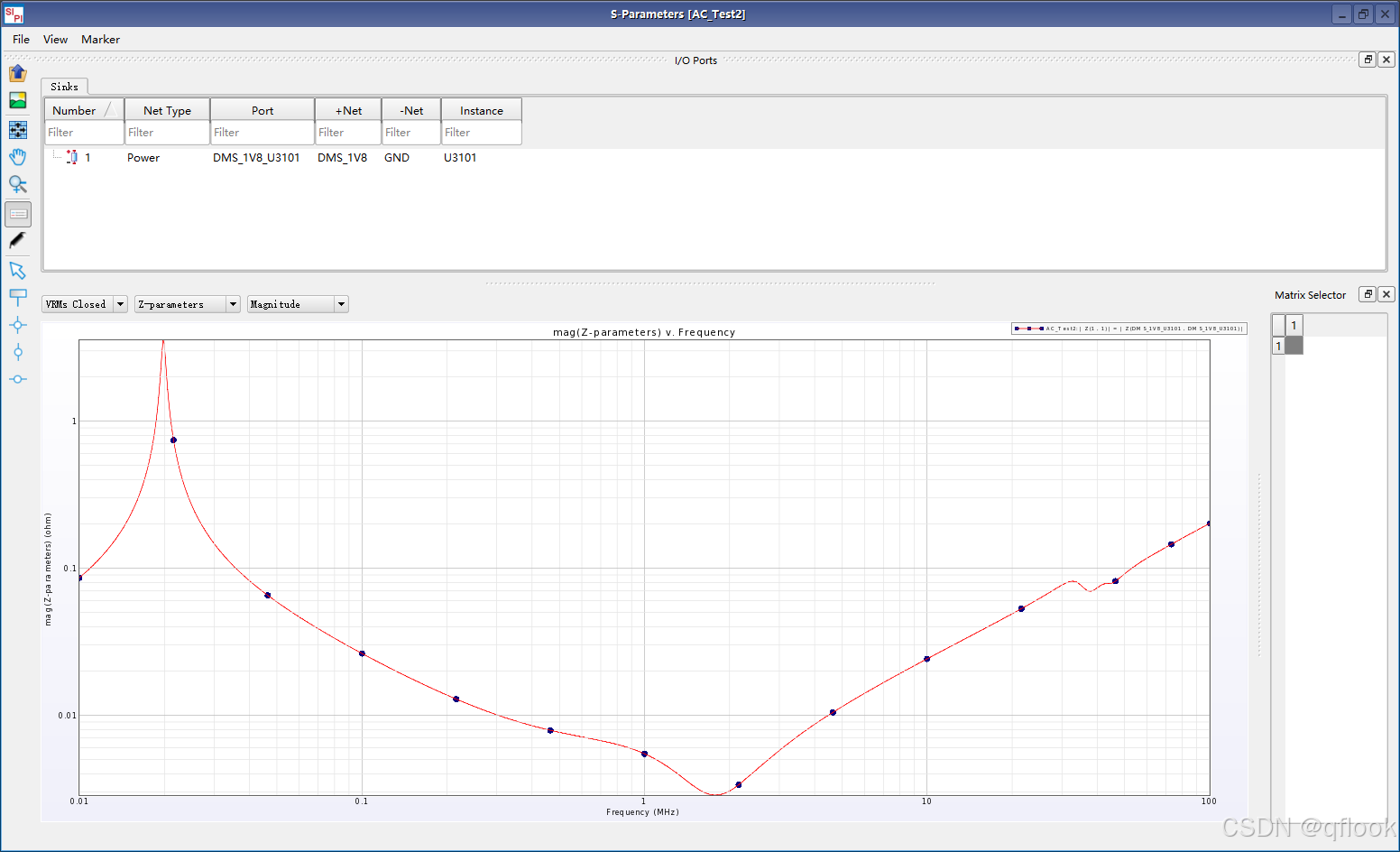

        S参数结果，之所以有S参数结果，是因为PDN和S参数是可以相互转换的，也就是说理论是网分是可以测PDN的，当然实操会有很多问题。

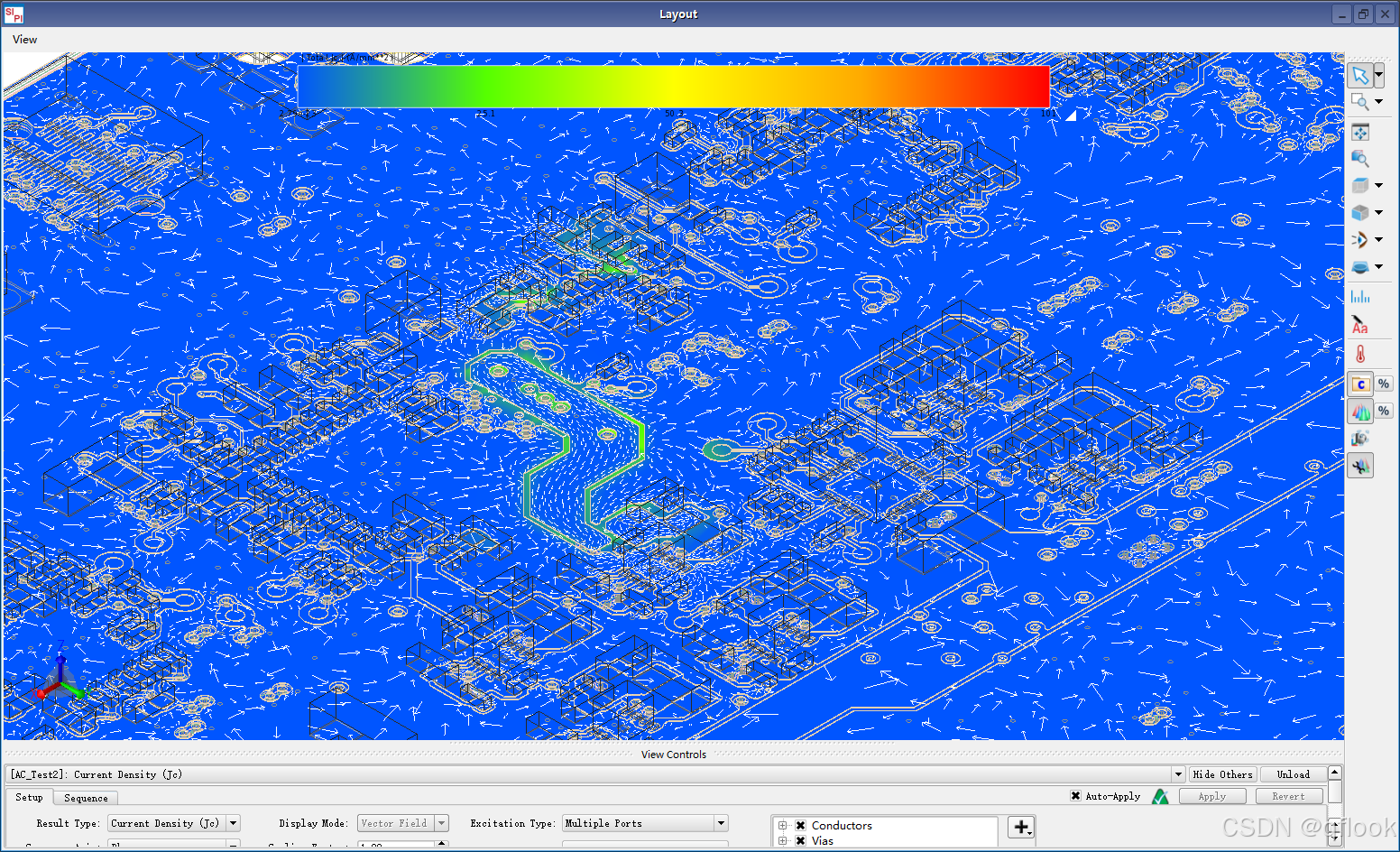

        另外电磁场和电流数据，特别是电流，是可以看出PDN的瓶颈在哪的。如有兴趣，也可以看我写的另外一篇介绍PDN的文章。
